KORADO RADIK doskový radiátor typ PLAN KLASIK 33 900 / 1600 33-090160-80-10

Popis

KORADO doskový radiátor typ PLAN KLASIK 33 900/1600 33-090160-80-10

Model RADIK PLAN KLASIK je doskové vykurovacie teleso v prevedení KLASIK av prevedení PLAN, ktoré umožňuje ľavé alebo pravé bočné pripojenie na rozvod vykurovacej sústavy. Svojou konštrukciou sú určené pre vykurovacie sústavy s núteným alebo samotiažnym obehom. Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek.

parametre:
Výška: 900 mm
Dĺžka: 1600 mm

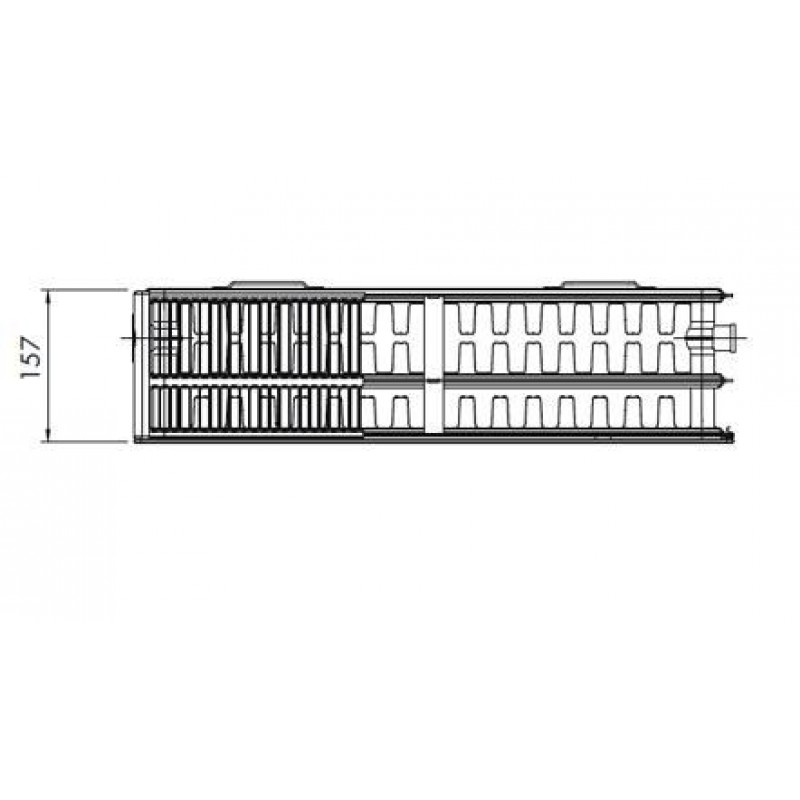

Hĺbka: 157 mm

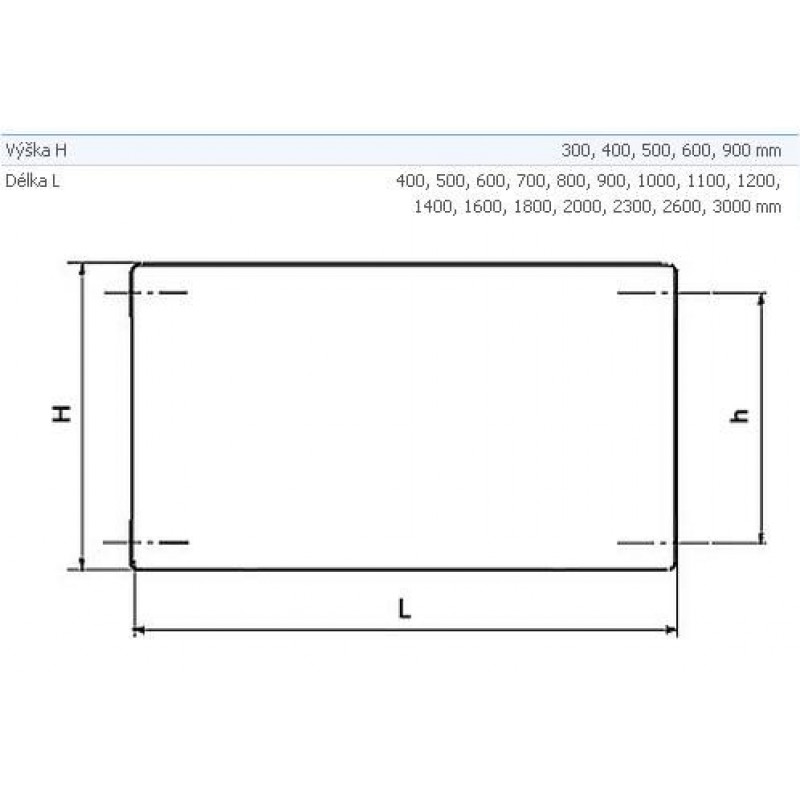

Pripojovacie rozteč: h = H - 54 mm
Pripojovací závit: 4 x G1 / 2 "vnútorný
Najvyšší prípustný prevádzkový pretlak: 1,0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C

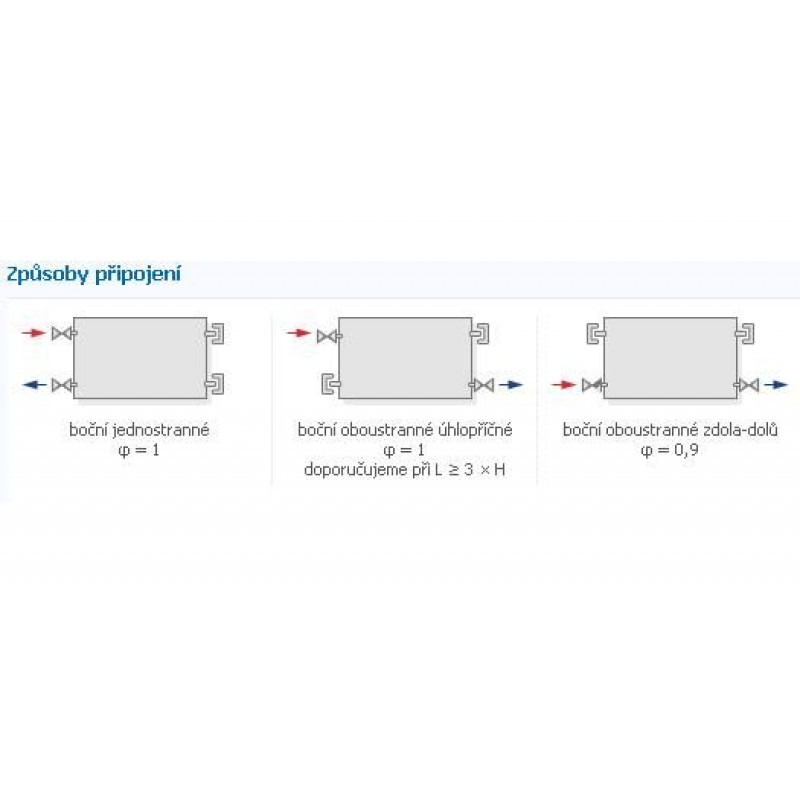

Pripojenie vykurovacieho telesa: ľavé alebo pravé bočné

Cena je vrátane uchytenia.

všeobecné údaje
RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha. Doska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131.Přídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.

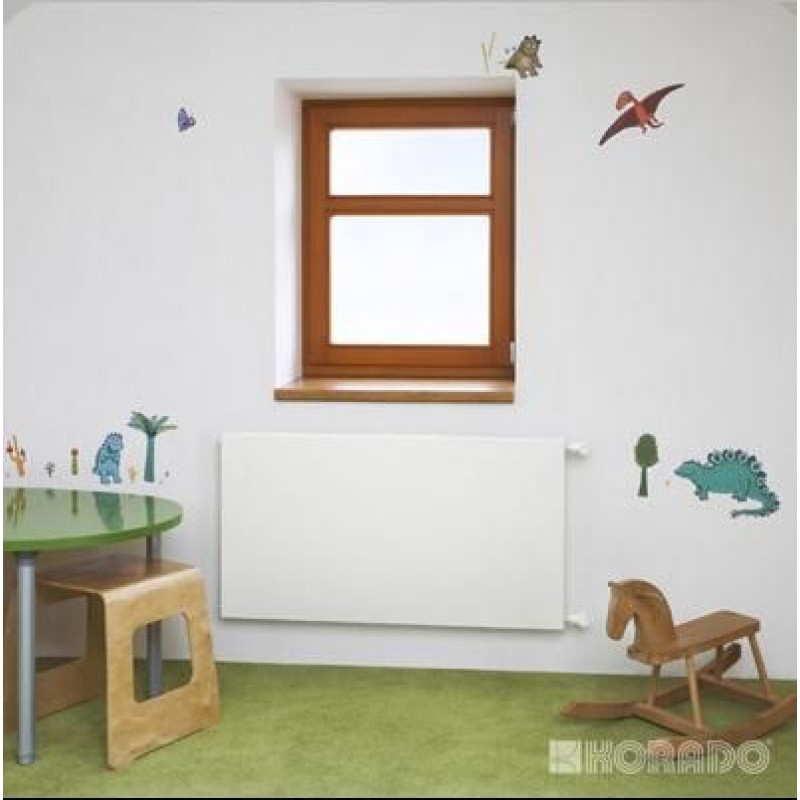

  ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
