Ventil dochladzovací dvojcestný DBV 1 3/4 "vonkajší závit 8066 Použitie: POZOR - Nenahrádza poistný ventil! Bezpečnostný ventil je určený k ochrane kotlov ústredného kúrenia proti prehriatiu. V ... Zobraziť celý popis »


Výrobca: REGULUS
Model: 8066

Popis

Ventil dochladzovací dvojcestný DBV 1 3/4 "vonkajší závit 8066

Použitie:
POZOR - Nenahrádza poistný ventil!
Bezpečnostný ventil je určený k ochrane kotlov ústredného kúrenia proti prehriatiu. V telese ventilu je vypúšťací a dopúšťací ventil ovládaný termostatickým členom. Pri dosiahnutí limitnej teploty sa súčasne otvára vypúšťací a dopúšťací ventil, to znamená, že do kotla prúdi studená voda a zároveň sa odpúšťa horúca voda z kotla. Pri poklese teploty pod limitné sa súčasne uzavrie vypúšťacie a doupouštěcí ventil.

Technická charakteristika:
Otváracia teplota (limitná): 100 ° C (0 ° C -5 ° C)
Maximálna teplota: 120 ° C
Maximálny tlak na strane kotla: 4 bar
Maximálny tlak na strane vody: 6 bar
Nominálny prietok pri? p 1 bar: 1,90 m3/hod

Inštalácie:
Inštaláciu môže vykonávať iba odborne spôsobilá osoba. Pre správnu funkciu termostatického dvojcestného bezpečnostného ventilu (ďalej
len DBV) je nutné dodržať predpísané podmienky pre jeho inštaláciu a dodržať označenie smerov prietoku vyznačených na tele ventilu. Bezpečnostný ventil sa vždy montuje do výstupného potrubia kotla alebo priamo na kotol
v mieste hornej časti kotla, kde ohriata voda opúšťa kotol a je dopravovaná do vykurovacieho systému. Pri inštalácii ventilu DBV je nutné skontrolovať, či použitý 3 "nátrubok, ktorý môže byť ako v potrubí tak na kotle, zaistí po

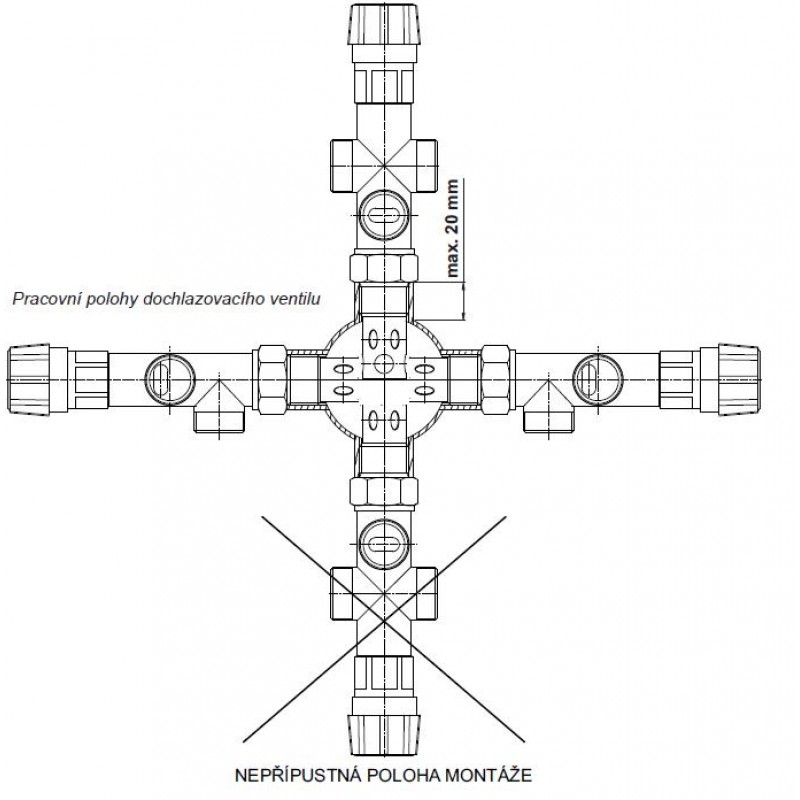

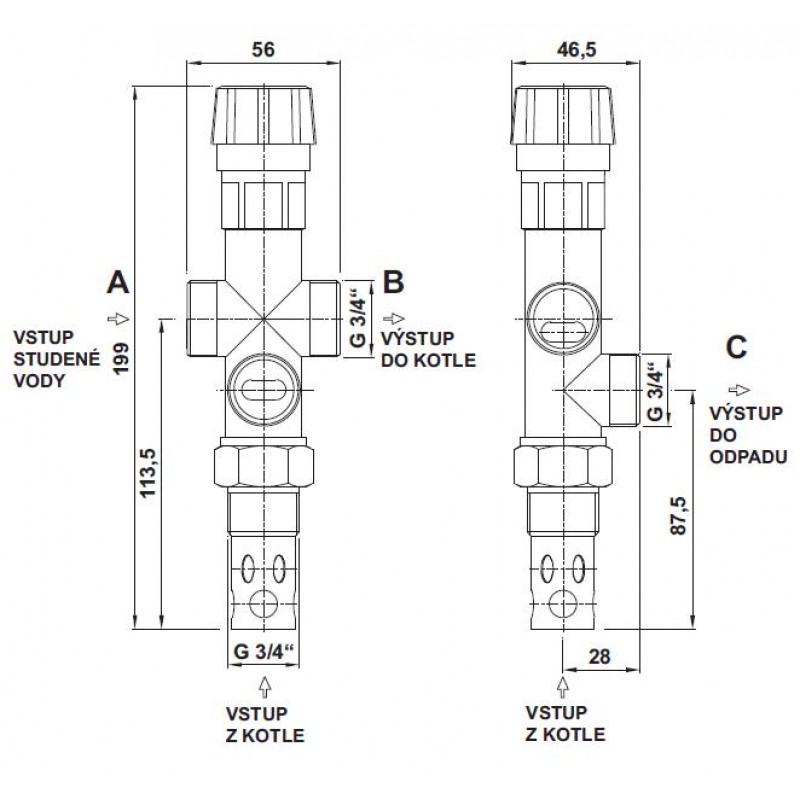

inštaláciu DBV úplné ponorenie termostatického členu ventilu. Po namontovaní do nátrubku sa v mieste "C" (obr.1) pripojí odpadové potrubie, v

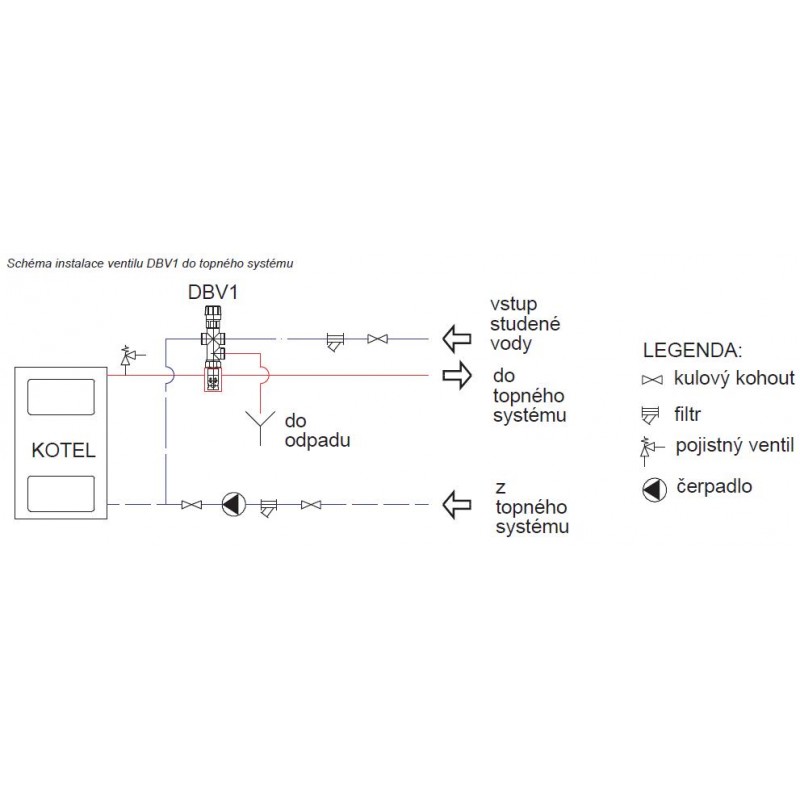

ktorom bude do odpadu odtekať horúca voda z kotla. V mieste "A" (obr.1) sa pripojí podľa (obr.2) prívod chladiacej vody, ktorá po uvedení ventilu do prevádzky zabezpečí ochladenie kotla. Na prívode chladiacej vody musí byť namontovaný? Ltr pre zachytenie mechanických nečistôt. V mieste "B" (obr.1) sa pripojí
potrubia, ktoré sa podľa (obr.2) zavedie do spiatočky vykurovacieho systému v blízkosti kotla.

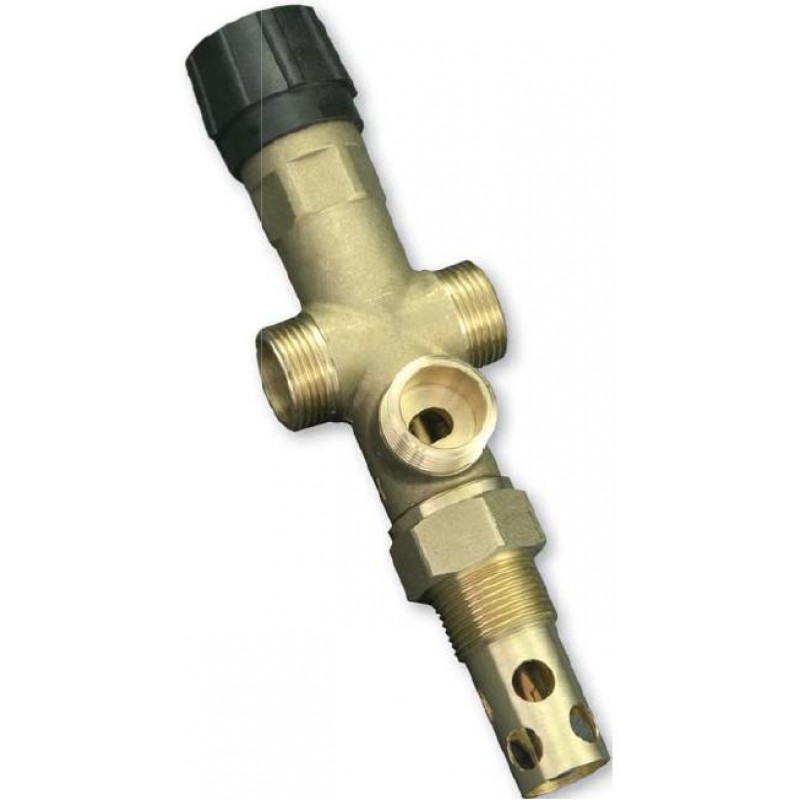

ILUSTRAČNÉ FOTO
