DRAŽICE NADO 1000/35 v9 Akumulačná nádrž s vnútorným zásobníkom 121880333

Popis

DRAŽICE NADO 1000/35 v9 Akumulačná nádrž s vnútorným zásobníkom

Akumulačné nádrže slúžia na akumuláciu prebytočného tepla od jeho zdroja (kotol, tepelné čerpadlo, solárne kolektory, krbová vložka spod.). Umožňujú ohrev alebo predohrev vody vo vnútornom nerezovom výmenníku. Nádrže v9 sa vyrábajú v objemoch 800 a 1000 litrov z ocele bez úprav vnútorného povrchu. Vonkajší povrch je opatrený ochranným náterom.

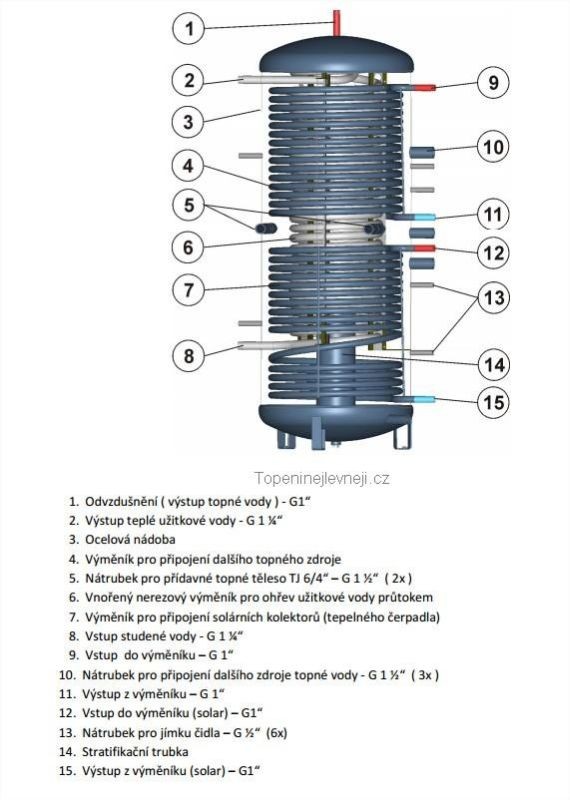

Jednotlivé verzie sú vybavené rúrkovým výmenníkom, vnoreným nerezovým výmenníkom a dvomi nátrubky G1 / 2 "s možnosťou inštalovať el. Vykurovacie teleso radu TJ 6/4". Akumulačnej nádrže sú dodávané bez izolácie.

Technické parametre:

Objem nádrže [l]: 903
Objem nerezového výmenníka [l]: 35
Objem spodného výmenníka [l]: 25
Objem horného výmenníka [l]: 25
Hmotnosť [kg]: 255
Výhrevná plocha nerezového výmenníka [m2]: 8,5
Výhrevná plocha spodného výmenníka [m2]: 3,3
Výhrevná plocha horného výmenníka [m2]: 3,3
Maximálny tlak nádrže [MPa]: 0,3
Maximálny tlak nerezového výmenníka [MPa]: 0,6
Maximálny tlak spodného a horného výmenníka [MPa]: 1
Maximálna teplota vody v nádrži a výmenníku [° C]: 90
Maximálna teplota vykurovacej vody vo vykurovacom výmenníku [° C]: 110
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 53 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)]: 750/10
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 80 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)]: 1450/10
Max. počet a výkon el. vykurovacieho telesa rady TJ 6/4 "s predĺženou chladnou časťou [ks x kW]: 2 x 6

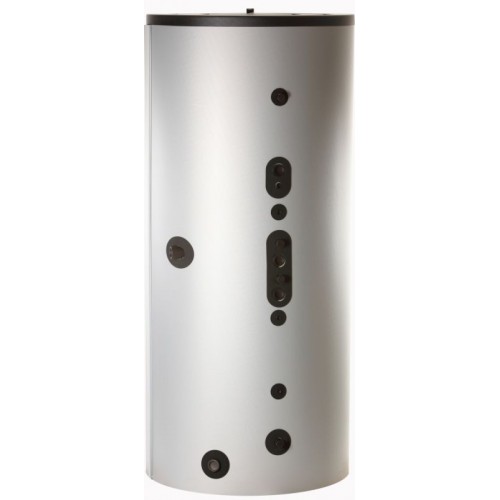

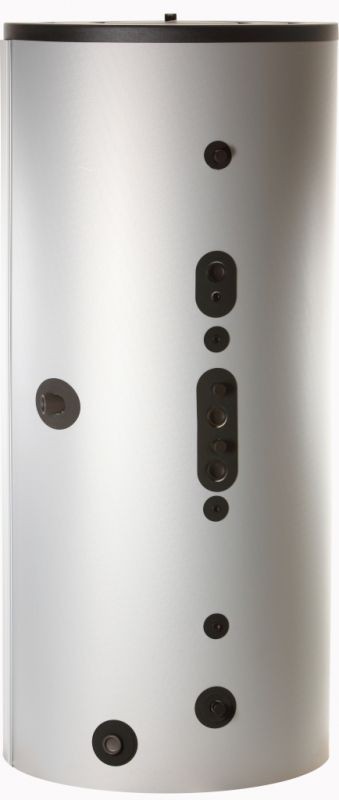

Ilustračné foto
