DRAŽICE OKC 750 NTRR/1Mpa Ohrievač stacionárny nepriamovýhrevný 105513024

Popis

DRAŽICE OKC 750 NTRR/1Mpa Ohrievač stacionárny nepriamovýhrevný 105513024

Nepriamovýhrevný ohrievač so smaltovanou nádobou do prevádzkového tlaku 1 MPa v objemoch 750 litrov.

Objem: 750 l
Priemer: 910 mm
Hmotnosť: 198 kg
Prevádzkový tlak transvaginálneho vyšetrenia: 1 MPa
Maximálny prevádzkový tlak výmenníka: 1,6 MPa
Maximálna teplota vykurovacej vody: 110 ° C
Teplota TÚV: 95 ° C
Výhrevná plocha horného výmenníka: 1,17 m2
Výhrevná plocha spodného výmenníka: 1,93 m2
Výkon spodného / horného výmenníka: 60/33 kW
Výkonnostné číslo horného výmenníka podľa DIN 4708: 6,2 NL
Výkonnostné číslo spodného výmenníka podľa DIN 4708: 21 NL
Trvalý výkon TÚV. * Spodného výmenníka: 1460 l / hod
Trvalý výkon TÚV. * Horného výmenníka: 815 l / hod
Tepelné straty: 3,6 kWh/24 hod
* Transvaginálneho vyšetrenia - Teplá voda 45 ° C

Nepriamovýhrevné ohrievače so smaltovanou nádobou do prevádzkového tlaku 1 MPa v objemoch 300-1000 litrov. Ohrievače sú vybavené jedným (NTR) alebo dvoma (NTRR) výkonnými špirálovými výmenníkmi, jímkami pre čidla regulácie a revíznym prírubovým otvorom. K ohrevu TUV je možné použiť vykurovaciu vodu s teplotou maximálne 110 ° C a tlaku 1,6 MPa.

Do revízneho otvoru je možné namontovať pomocný elektrický ohrev z oddielu príslušenstva rady R a SE. Hrdlo 6/4 "nad spodným výmenníkom je určené pre elektrický dohrev TUV vykurovacou jednotkou rady TJ z príslušenstva. Tento dohrev sa využíva hlavne pri zapojení ohrievača na solárny systém. Izoláciu tvorí 50 mm tvrdej polyuretánovej peny u ohrievačov do 500 litrov. Ohrievače 750 litrov a 1000 l sú izolované 100 mm mäkkou polyuretánovou penou (molitan), dodávané oddelene s nádobou.

Najčastejšie využitie
Ohrev TUV vykurovacou vodou prípadne v kombinácii s elektrickým ohrevom pre stredné a veľké objekty, pohotovostná zásoba vody výmenníkovej stanice, väčšie alternatívne zdroje energie atď

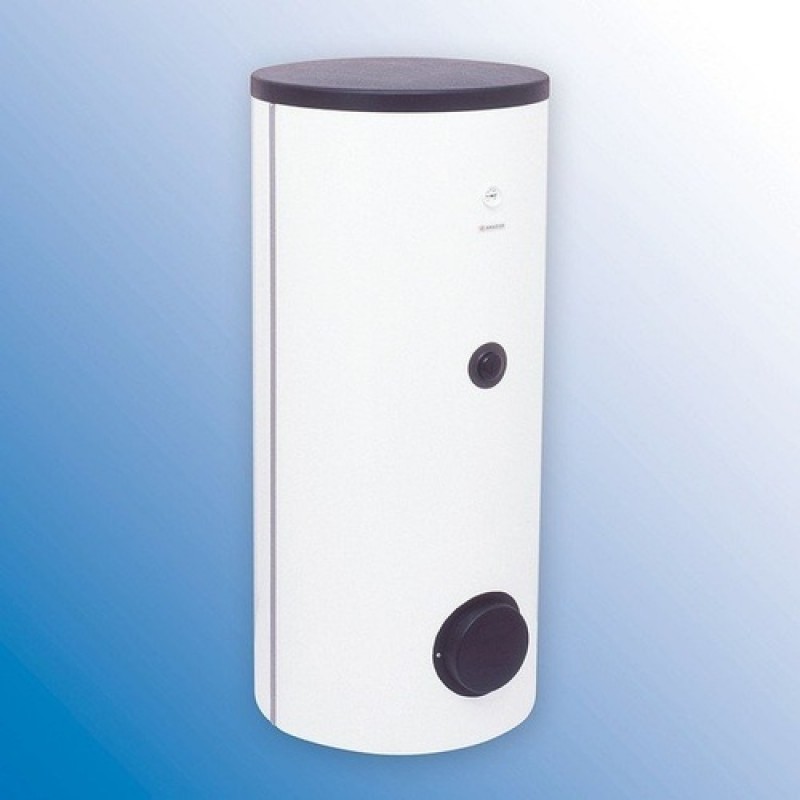

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
