HEIMEIER Trojcestný zmiešavací ventil 5/4 "(DN 32) bez nastavenia, plošne tesniaci 4170-05

Popis

HEIMEIER Trojcestný zmiešavací ventil 5/4 "(DN 32) bez nastavenia, plošne tesniaci 4170-05.000

Ventil bez nastavenia.
Plošne tesniace.
Čierna ochranná krytka.

Trojcestné zmiešavacie ventily sú určené pre zmiešavacie funkciu vo vykurovacích a chladiacich aplikáciách. K dispozícii sú v prevedení bez as možnosti nastavenia prietoku.

Technický opis

Trojcestné zmiešavacie ventily sú k dipozícii sa bez možnosti nastavenia prietoku. Sú určené pre vykurovacie a chladiace systémy. Teleso je vyrobené z nehrdzavejúceho bronzu a ochrannou krytkou.
Nerezové vreteno je tesnené dvoma O-krúžky, vonkajšie O-krúžok je možné vymeniť za prevádzky sústavy.
Prevedenie: plošne tesniace s T-kusom, ktoré je možné pripojiť pomocou závitových, spájkovacích a navarovacích vsuviek.
Prevedenie: kónicky tesniaca DN 15 s vonkajším závitom G3 / 4 je možné pripojiť k medeným, plastovým, viacvrstvovým plastovým alebo presným oceľovým rúram pomocou IMI Heimeier zvieracích skrutkových spojení.

Prevádzková teplota od 2-120 ° C, s ochrannou montážnou krytkou alebo pohonom do 100 ° C. Dovolený prevádzkový pretlak 10 bar.
Max. dovolenka tlakovej diferencie:
DN 15 = 1.20 bar
DN 20 = 0.75 bar
DN 25 = 0.50 bar
DN 32 = 0.25 bar

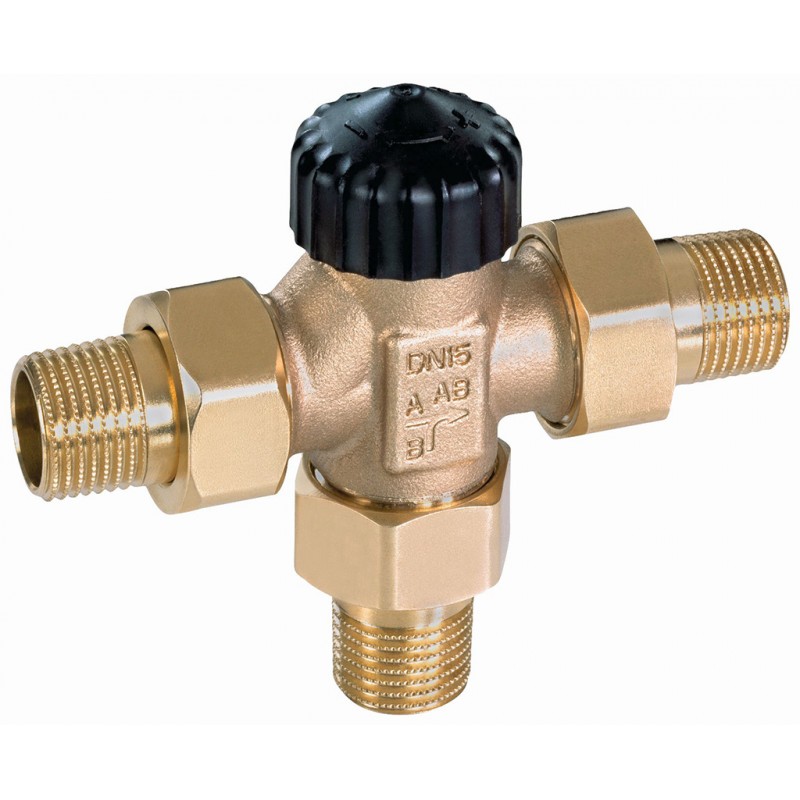

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
