KORADO RADIK panelový radiátor typ HYGIENE VK 30 503 / 1804 30-050180-P0-10

Popis

KORADO doskový radiátor typ HYGIENE VK 30 503 / 1804 30-050180-P0-10

Model RADIK HYGIENE VK je doskové vykurovacie teleso v prevedení VENTIL KOMPAKT, ktoré umožňuje pravé spodné pripojenie na rozvod vykurovacej sústavy. Svojou konštrukciou je určené pre vykurovacie sústavy s núteným obehom.

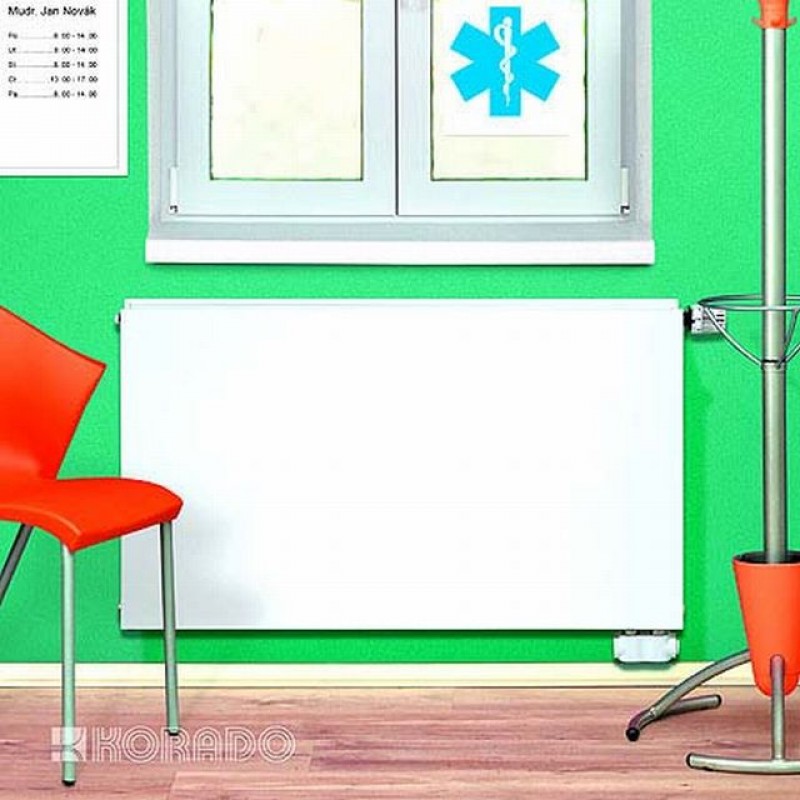

Je upravené pre inštaláciu a prevádzku v miestnostiach s vysokými požiadavkami na hygienu a čistotu. Všetky typy sú bez prídavnej plochy, majú hladkú čelnú dosku, švové zvary dosiek sú zakryté špeciálnou hladkou lištou, pri type 20S je väčšia vzdialenosť medzi doskami (hĺbka telesa B = 102 mm) v porovnaní s klasickým riešením typu 20 (B = 66 mm) .
Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek. V základnej výbave je odvzdušňovacia a zaslepovacia zátka a potrebný počet navrtávacích konzol typu 18/120 (viď. katalóg KORAMONT), ktoré umožňujú upevniť vykurovacie teleso štandardne až 65 mm od steny.
Upozornenie: Pri požiadavke na vzdialenosť vykurovacieho telesa od steny v rozsahu 65 ÷ 80 mm je možné využiť rovnaký typ konzoly, ale podmienkou je použiť na dolnej rad príchytiek aj konzolu (nie opierku). V tomto prípade je nutné tieto ďalšie konzoly objednať, nie sú zahrnuté do základného vybavenia.

Parametre:

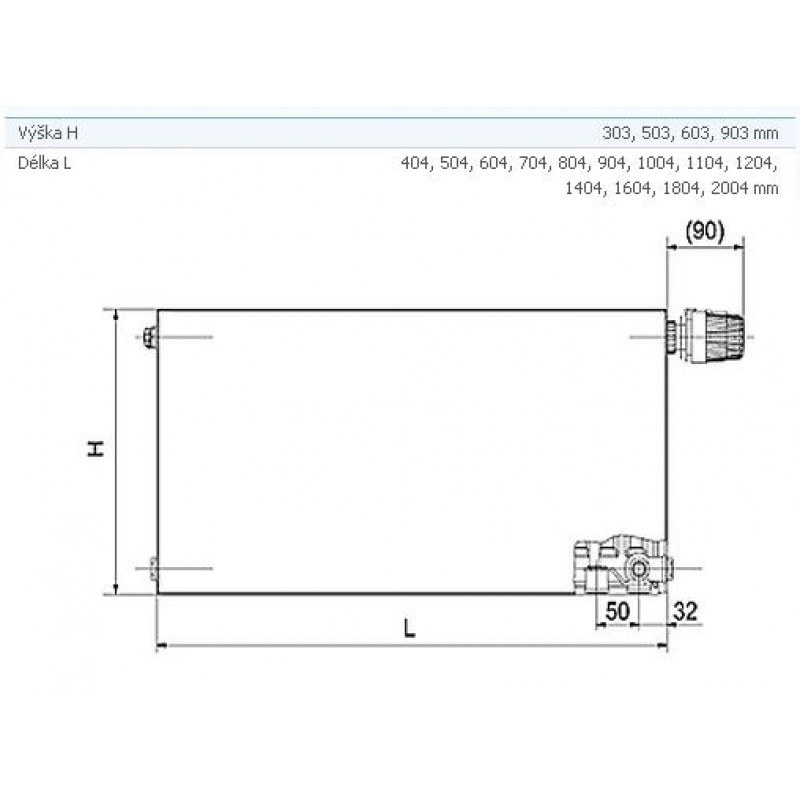

Výška: 503 mm
Dĺžka: 1804 mm

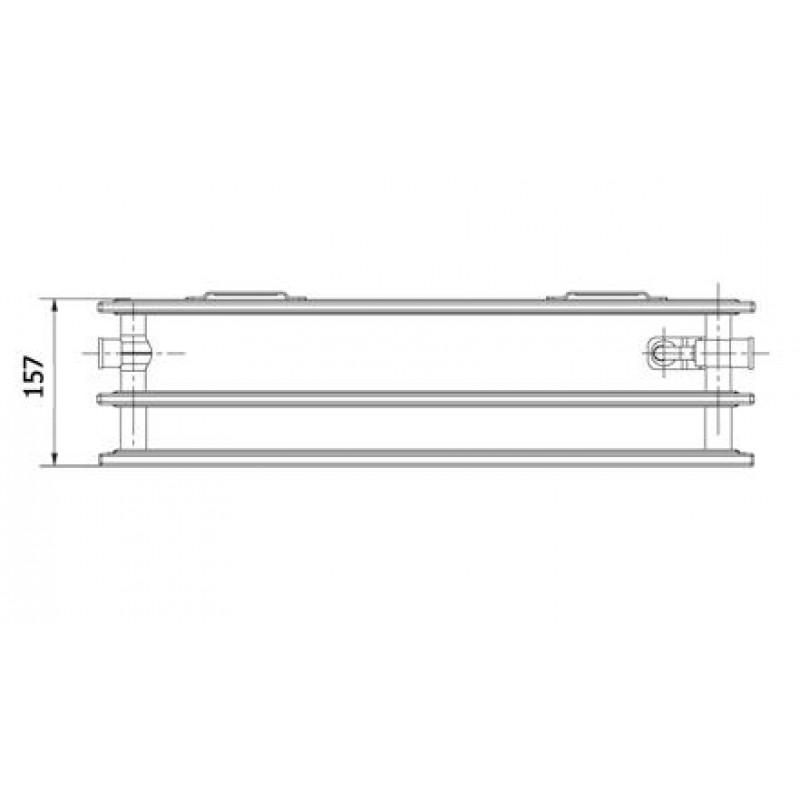

Hĺbka: 157 mm
Pripojovacie rozteč: 50 mm
Pripojovací závit: 6 × G1 / 2 "vnútorný
Najvyšší prípustný prevádzkový pretlak: 1,0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C

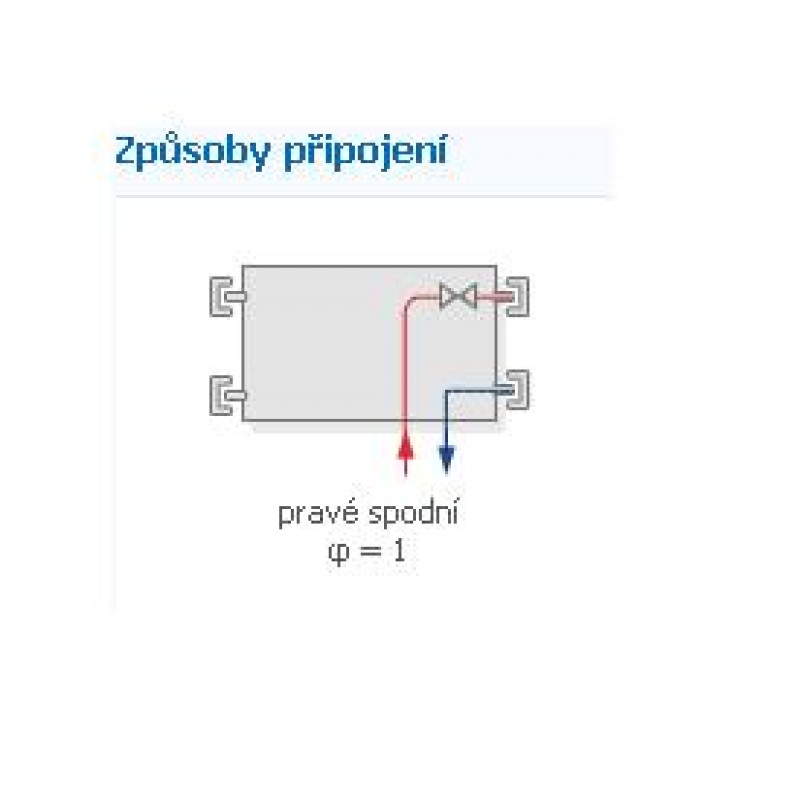

Pripojenie vykurovacieho telesa: pravej spodnej
Výkon pri tepelnom spáde: 90/70 ° C 2596 W

Cena je vrátane uchytenia.

Tlaková strata
U dvojrúrkové vykurovacej sústavy pre správnu funkciu vykurovacích telies je potrebné stanoviť výpočtom a uviesť v projektovej dokumentácii stupeň prednastavenia ventilu. Pri realizácii vykurovacej sústavy musí byť montážnou firmou rešpektovaný.

U jednorúrkové vykurovacej sústavy je nutné ventil nastaviť na stupeň 6. Pre nastavenie požadovaného hmotnostného prietoku vykurovacím telesom odporúčame použiť kompaktný pripojovacie armatúru, ktorá má pevne nastavený alebo má nastaviteľný podiel zatekaniu teplonosnej látky do vykurovacieho telesa.

Modely v prevedení VENTIL KOMPAKT
V novodobých vykurovacích sústavách sa prednostne používajú doskové vykurovacie telesá v prevedení VENTIL KOMPAKT predovšetkým z dôvodu, že prívodné potrubie je možné viesť horizontálne pod vykurovacím telesom v podlahe, v stene alebo po stene zakryté lištou. Pre ich optimálnu funkciu a využitie ich predností doporučujeme použiť pripojovací kompaktný armatúry a termostatické hlavice.

Pripojovacie armatúry
Moderne koncipovaná vykurovacia sústava predpokladá inštaláciu armatúr, ktoré zabezpečia uzavretie vykurovacieho telesa na strane vstupnej a výstupnej vody a popr. i vypustenie či napustení vykurovacieho telesa teplonosnou látkou bez prerušenia prevádzky vykurovacej sústavy. Voľba armatúr s ohľadom na uvedené požiadavky je závislá od materiálu rozvodného potrubia:

1.měď alebo presná tenkostenná oceľ, plast alebo kombinácia plast-kov-plast - použiť kompaktný pripojovacie armatúru s roztečou 50 mm s redukciou G 1 / 2 na G 3 / 4 osadenou príslušnými zvernými šróbeniami podľa materiálu a rozmerov pripojovacieho potrubia
2.černé oceľové rúrky s rúrkovým závitom - použiť 2 ks uzatváracieho skrutkovania.

Termostatické hlavice
Pre nastavenie a reguláciu požadovanej teploty vzduchu vo vykurovanej miestnosti je nevyhnutné, aby na vykurovacie telesá v prevedení VENTIL KOMPAKT bola osadená termostatická hlavice. Pre priamu montáž je možné použiť iba termostatické hlavice s pripojovacím závitom M 30 x 1,5. Pre základnú orientáciu predkladáme základné typy od jednotlivých výrobcov pôsobiacich na slovenskom trhu. Pre informácie o ďalšom sortimente kontaktujte priamo výrobca alebo ich zástupca na slovenskom trhu.

Všeobecné údaje
RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha.Deska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131.Přídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.

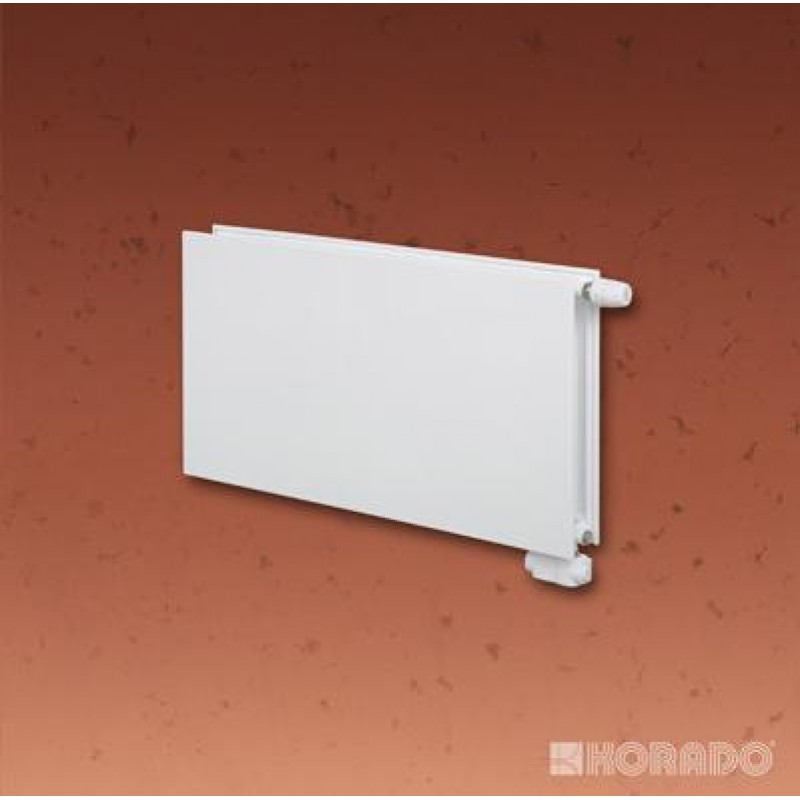

ILUSTRAČNÉ FOTO
