VIEGA Septec kompletná montážna zostava 3m2 8400 471750V

Popis

Steptec kompletný paket
Nosné konštrukcie model 8400
Počet štvorcových metrov na osadenie : 3m2

- slúži pre inštaláciu WC modulov VIEGA Septec
- pre nasledujúce produkty a použitie : čiastočne vysoké a na výšku miestnosti
vysoké predstenové a predelové konštrukcie


Skladá sa z :
- spojky Steptec z pozinkovanej ocele ,
pre spájanie koľajníc Steptec 471781 v uhloch 45 ° alebo 90 ° ,
- pripevňovacie materiál pre upevnenie koľajníc Steptec na steny , podlahy alebo stropy
- vyrovnávacia materiále pre nerovné steny ,
- samorezné skrutky pre sadrokartónové dosky



Výpočet veľkosti konštrukcie :
Pomocou jednoduchého vzorca šírka x výška zistíte plochu konštrukcie a tým veľkosti vhodného kompletného balíka ( v ponuke 1,3,5 a 10 m2 ) . Na zistenie potrebnej dĺžky koľajnice potom tento výsledok ešte vynásobíte koeficientom koľajnice ( 5,5 ) a hotovo .

Predstenový systém pre rýchlu inštaláciu pomocou málo súčasťou .
Flexibilné realizácia kúpeľne pomocou predstenového stavebnicového systému len s jednou koľajnicou a jednou spojkou

Oblasť použitia :
Vytvorenie individuálnych predstenových konštrukcií a deliacich priečok ( do polovičnej výšky alebo do celkovej výšky miestnosti ) pre akékoľvek dispozičné riešenie montáže sanity .


Vlastnosti a dôvody pre použitie systému Septec :
• Jedna systémová koľajnice pre celú základnú konštrukciu ( dĺžka 5000 mm )
• Koľajnice Steptec : 40 x 40 mm , je možné pokryť z troch strán , z jednej strany otvorená pre pripevnenie k stene , podlahe a strope
• Spojky Steptec možno použiť na zatvorené aj otvorenej strane koľajnice
• Spojky Steptec pre spojenie koľajníc v uhle 45 ° alebo 90 ° - iné uhly pomocou kĺbu Steptec
• Spojky Steptec so závitom M10 , sa používajú napr pre podvesenie rúrok
• Moduly sú pripravené na pripojenie , so zvukovo izolovanými svorkovými alebo lisovacími prípojmi z červeného bronzu pre systém Sanfix Plus
• Kompletné sady všetkého upevňovacieho príslušenstva podľa plošnej výmery
• Osvedčenie o protihlukovej ochrane ( podľa DIN 4109 ) vystavil Fraunhofer Institut für Bauphysik , Stuttgart
• Vyhlásenie o zhode s protipožiarnou ochranou pre systémovú šachtu Steptec ( F 90 ) vystavil MPA , Braunschweig
• Alternatívou obloženie GKFI je montáž obkladačiek

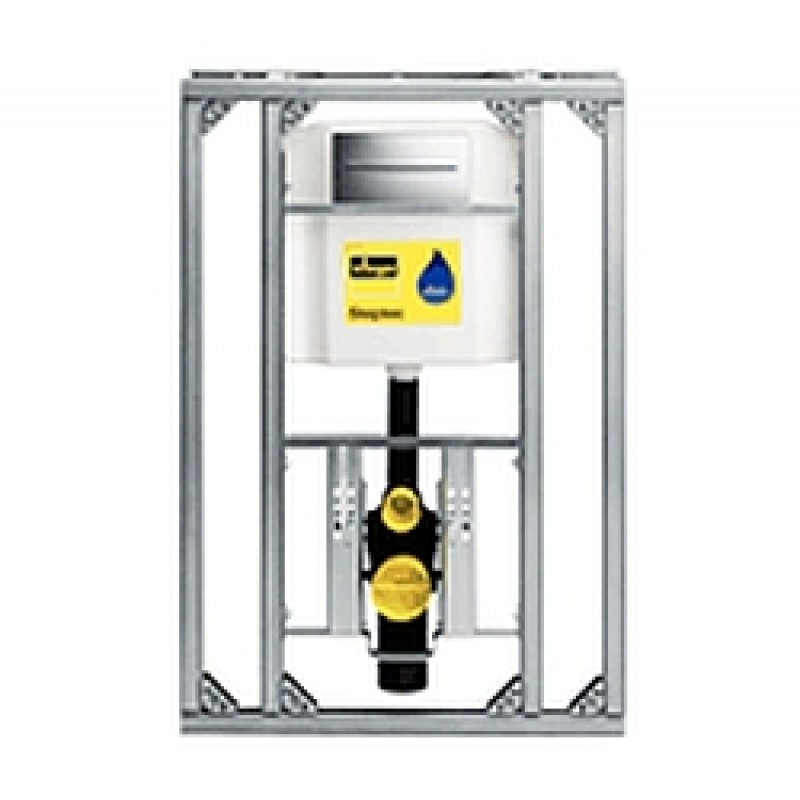

Ilustační foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
