KORADO súprava pre upevnenie na stenu rozteč trubiek - 19-28 - biela Z-U510

Popis

KORADO súprava pre upevnenie na stenu rozteč trubiek - 19-28 - biela Z-U510

Dodávajú sa kompletné upevňovacej sady pre montáž telesa na stenu,
ktoré obsahujú:
· 4 ks konzol
· Všetky prvky pre montáž na stenu
· Odvzdušňovací ventil
· Zaslepovacie zátku
· Návod na montáž

Upevňovacej sady sú súčasťou základnej výbavy a balenie vykurovacieho
telesa.
Na upevnenie telesa na stenu je využitý princíp "prítlačné"
dvojdielne konzoly.
Voľba typu upevňovacej sady závisí na:
· Vzdialenosti medzi rúrkami

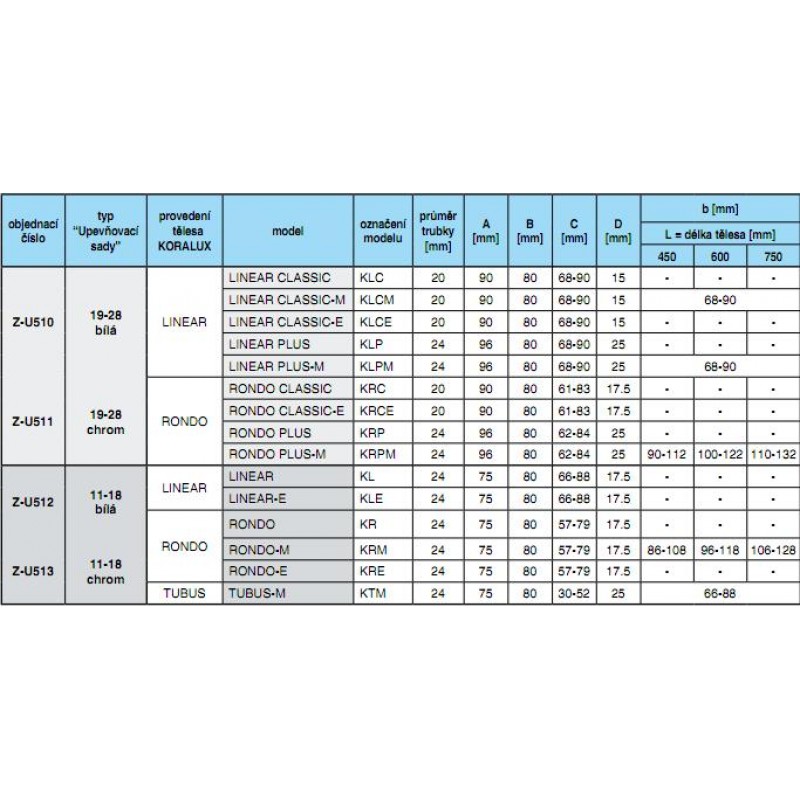

(2 skupiny - rozsah 11 až 18 a 19 až 28 mm podľa tabuľky č.1)
° Farba vykurovacieho telesa (2 skupiny - odtieň biela a chróm).

Výrazne jednoduchšia a rýchlejšia montáž
Zvýšenie tuhosti a pevnosti v spoji:
· Konzola x vykurovacie teleso
· Konzola x konzola
Vďaka špeciálnemu dielu (pozícia 1) sa jedná o univerzálny sadu ako pre
montáž telies s priamou rúrkou (prevedenie LINEAR a Tubus) tak s
prehnutou trubkou (prevedenie RONDO).

Odporúčame umiestniť konzoly medzi 2. a 3. trubku zhora a zdola
(pozri kóta A).
S "citom" utiahnuť skrutku (pozícia 2) tak, aby nedošlo k deformácii
prítlačné časti konzoly (pozícia 3) a krytka (pozícia 4) presne dosadla
na prítlačnú časť konzoly.
vzdialenosť stredu upevnenie konzoly na stene od bočnej hrany telesa
doporučujeme 80 mm (pozri kóta B).

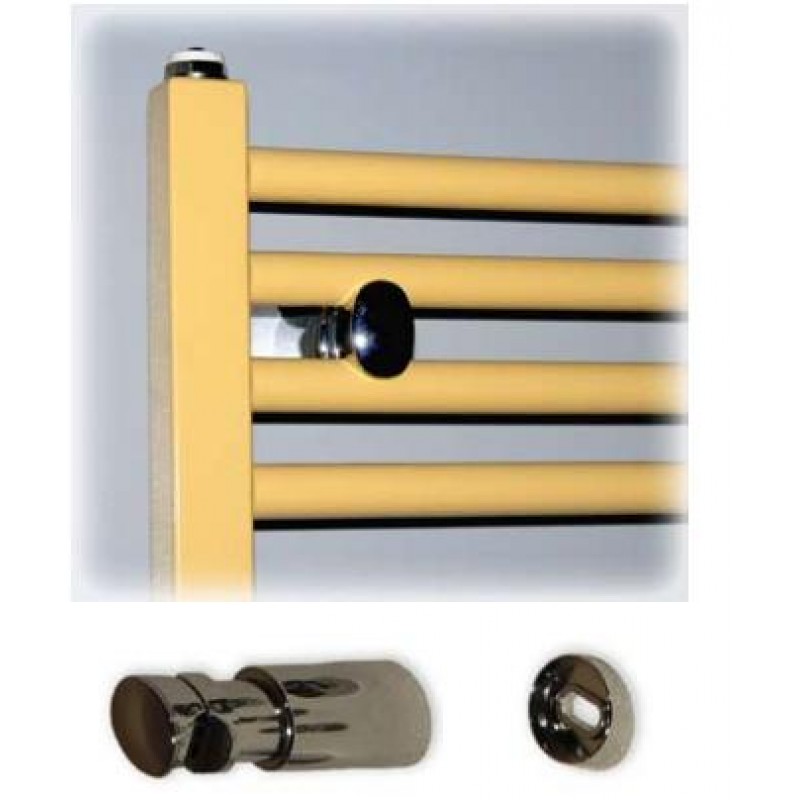

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
