PROTHERM Panther 25KOOB60ZD zostava kotla so zásobníkom TV (B 60 Z) 58l 25KOOB60ZD

Popis

PROTHERM Panther 25KOOB60ZD zostava kotla so zásobníkom TV (B 60 Z) 58l 25KOOB60ZD

Zostava sa skladá z kotla Panther 25 KOO (systémové prevedenie), externého zásobníka TV B60Z s objemom 58 litrov a prepojovacej sady bočné alebo dolnej ktorá obsahuje NTC čidlo. Zásobník postavený pod kotlom (B60ZD) alebo zavesený vedľa kotla (B60ZB).

Kotol Panther 25KOO
Systémový kotol s možnosťou prípravy TV v externom zásobníku, trojcestný ventil na pripojenie zásobníka je súčasťou kotla, plynulá modulácia výkonu,
autodiagnostika, možnosť ekvitermická eBus regulácia radu set Thermolink, 7l expanzná nádoba, čerpadlo, všetky bezpečnostné prvky, ochrana proti
zamrznutiu, digitálne ovládanie, elektrické krytie IPX4D.

Technické parametre kotla:
Výkon: 8,4 - 24,6 kW
Účinnosť: 91,8%
Elektrické napätie: 230/50 V / Hz
Príkon: 92 W
Elektrické krytie: IPX4D
Odťah spalín - spôsob: komín
Výška: 742 mm
Šírka: 410 mm
Hĺbka: 311 mm
Hmotnosť bez vody: 35 kg

Závesné plynové kotly na vykurovanie s možnosťou prípravy TV v externom zásobníku:

- Sortiment certifikovaného oddymenia
- Komínové alebo turbo prevedení
- Jednoduchá obsluha a autodiagnostika
- Plynulá modulácia výkonu, automatické zapaľovanie
- Elektronicky riadené obehové čerpadlo, expanzná nádoba OV, vstavaný trojcestný ventil, bezpečnostné prvky, ochrana proti zamrznutiu, by-pass
- Ekvitermická regulácia v spolupráci s eBus regulátormi Protherm Thermolink, (základná ekvitermická regulácia možno aj len s vonkajším čidlom)

Nový rad závesných kotlov Panther je pokračovateľom úspešného radu závesných kotlov Panther. Nový kotol si nielen zachoval všetky funkcie, ktoré sa osvedčili pri minulých verzií kotlov, ale prichádza aj s inováciami, ktoré sledujú posledné trendy ako je široký modulačný rozsah výkonu a jednoduché ovládanie s prehľadným LCD displejom a celkovým dizajnom, ktorý zapadne do každého interiéru.

B 60 Z zásobník TV 58l:
Zásobník TV v dizajne kotla Panther a Ray, možno zavesiť vedľa alebo pod kotol, smaltovaná nádrž, anódová ochrana, 2litrový expanzná nádoba.

Technické parametre zásobník:
Objem: 58 l
Prevedenie: závesný, stacionárne
Prietok odoberanej TV *: 136 ** l / 10 min
Hodinový prietok celkom (pre 65 ° C): 345 ** l / hod
Doba prvého ohrevu zásobníka (z 10 ° C na 60 ° C): 12 ** min.
Najväčší možný prenášaný výkon výmenníkom zásobníka: 16,8 ** kW
Teplosmenná plocha výmenníka: 0,54 m2
Max. prevádzkový tlak: 600kPa
Max. prevádzková teplota: 80 *** ° C
Pripojenie OV: G 3/4 "
Pripojenie TV: G 1/2 "
Objem expanznej nádoby: 2 l
Výška: 900 mm
Šírka: 410 mm
Hĺbka: 420 mm
Hmotnosť (bez vody): 52 kg

Di podľa EN 625 v litroch za 10 min
** Pri spojení s 24 kW kotlom
*** Táto hodnota je daná nastavením regulačných podmienok úžitkového tepelného zdroja
G - vonkajší závit / R - vnútorný závit

Nepriamoohrievaného zásobníky teplej vody:
• objem 58 až 200 litrov
• stacionárne i závesné prevedenie
• ochrana proti korózii
• minimálne tepelné straty

Komfortné zásobovanie teplou vodou
• Zásobníky teplej vody PROTHERM ponúkajú dostatok teplej vody aj pre náročných
spotrebiteľa. Optimálne zvolená veľkosť zásobníka znižuje tepelné straty
a zaistí dostatočne rýchle opätovné nahriatie vody.
• Kvalitne smaltovaný vnútorný povrch zásobníkov a protikorózna ochrana
magnéziovou anódou zaručuje dlhú životnosť.
• Ako zdroj tepla pre ohrev vody slúžia stacionárne alebo závesné kotly
PROTHERM. Spojením zásobníka s niektorým z týchto kotlov získate veľmi
pekný dizajnový prvok vo vašom interiéri.

PROTHERM B 60 Z
• Zásobník teplej vody v dizajne pre kotly Panther, Panther Condens a RAY.
• Určený predovšetkým pre zapojenie do zostavy so závesnými kotlami Panther,
Panther Condens a RAY.
• Variabilita umiestnenia - zásobník je možné zavesiť vľavo alebo vpravo od kotla
či postaviť pod kotol na podlahu.
• Pomocou typových prepojovacích súprav možno ľahko spojiť s kotlom do
elegantného celku.

Súčasťou zásobníka je:
• 2litrový expanzná nádoba, obmedzujúce odkvapkávaniu vody pri ohrevu zásobníka
• poistný ventil
• vypúšťací ventil
• montážna konzola

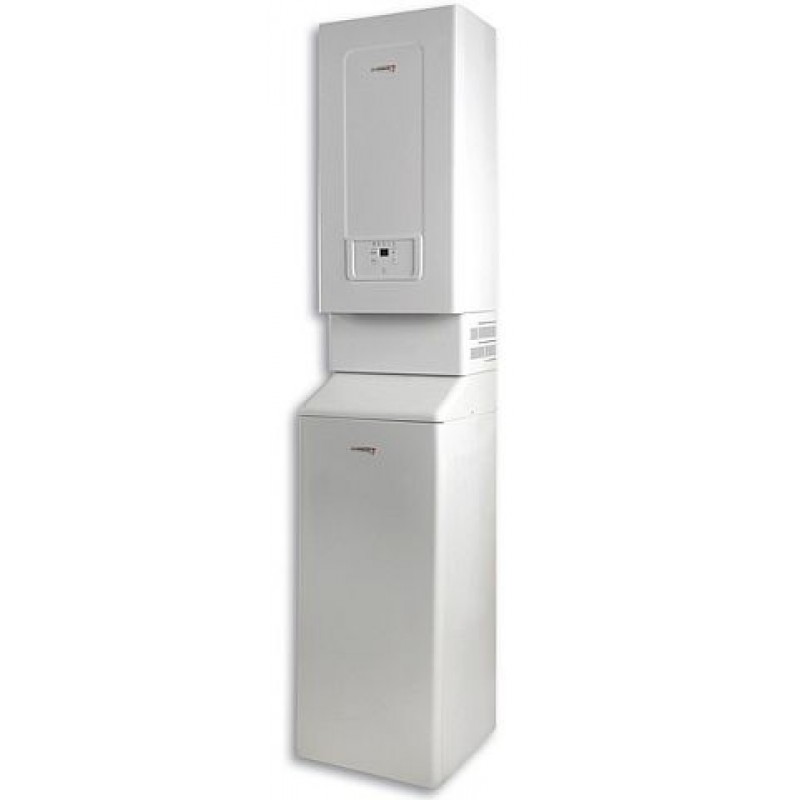

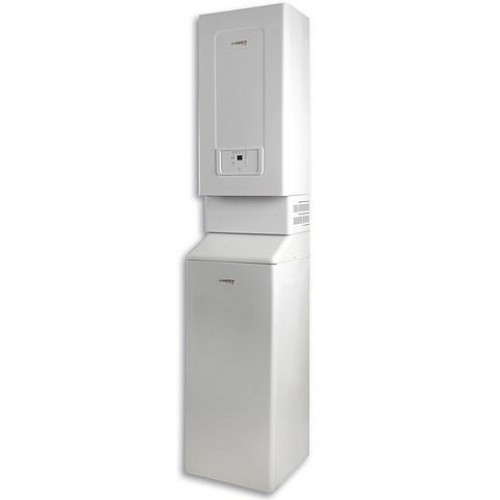

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
