VIEGA Bronz Profipress plyn , prechodový kus vnútorná 2612 15x3/4" 346386

Popis

VIEGA lisovacie fitingy Profipress Gas s SC - Contur
červený bronz , prechodový kus model 2612
Technické údaje : ( vonkajší priemer trubky v mm ) d / Rp ( vnútorný závit )
lisovacie prípoj , Rp - závit
tesniace prvky HNBR , vícehran

Systém lisovacích tvaroviek s medenými rúrkami

• Vhodné pre plynové inštalácie podľa DVGW - TRGI a
• Rozvody vykurovacieho oleja a motorovej nafty podľa Všeobecného osvedčenie stavebného dozoru Z - 38.4 - 71
( veľkosti 12 až 54 mm )

rúrky
Medené rúrky podľa DIN EN 1057 a pracovného výkazu DVGW - GW 392

spojky
• Lisovacie tvarovky 12 až 64 mm meď
• Závitové tvarovky a zvláštne spojky červený bronz

tesniaci prvok
HNBR - žltý ( hydrogenovaný akrylnitrilbutadien - kaučuk )

Veľkosti [ mm ]
Profipress G 12 / 15 / 18 / 22 / 28 / 35 / 42 / 54 / 64
Všetky veľkosti s SC - Contur , ktorá pri napĺňaní zariadení
zreteľne zviditeľní omylom neslisovaná spojenie .

Prevádzkové podmienky pre zariadenia na plyn a kvapalný plyn
• Prevádzkový tlak pmax 5 bar . Pri požiadavke vyššej tep . zaťažiteľnosti ( HTB ) pmax 1 bar
• Prevádzková a okolitá teplota Tmax = 70 ° C

Prevádzkové podmienky pre zariadenia na vykurovací plyn a motorovú naftu
• Prevádzkový tlak pmax -0,5 až 5 bar
• Prevádzková teplota Tmax = 40 ° C

označenie
Žltý bod na drážke lisovacej tvarovky

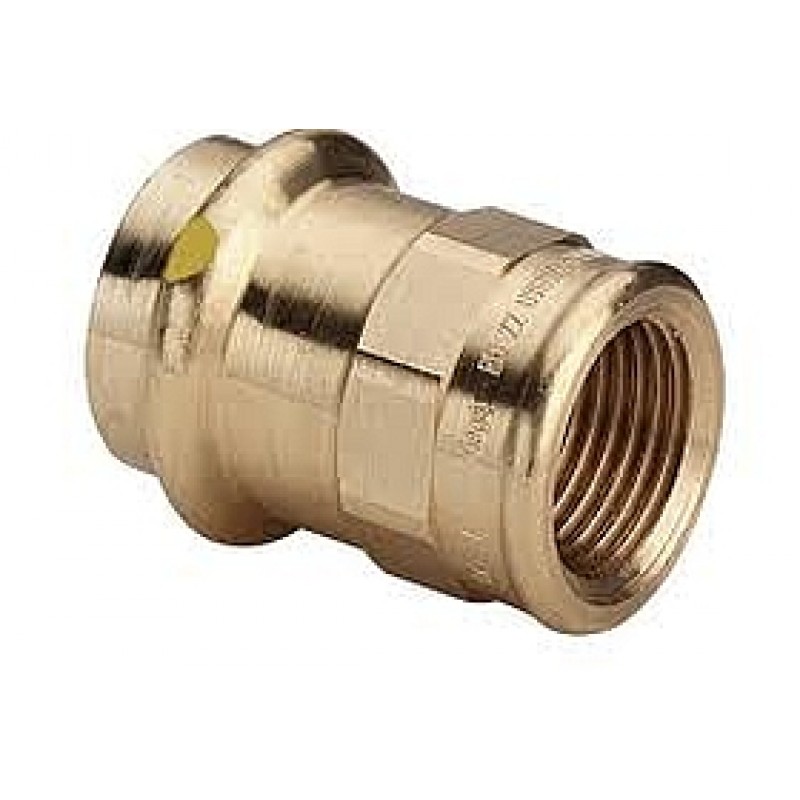

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
