WILO TWU 3-0304 HS ECP ponorné motorové čerpadlo 6062864

Popis

WILO TWU 3-0304 HS ECP ponorné motorové čerpadlo 6062864

Plne zaplaviteľné, viacstupňové ponorné motorové čerpadlo s radiálnymi obežnými kolesami v modulovej konštrukcii pre vertikálnu alebo horizontálnu montáž, s integrovanou spätnou klapkou. Nekorodujúci asynchrónny motor pre priamy rozbeh na pripojenie na dodaný frekvenčný menič. Převinutelný, olejom naplnený motor sa samomaznými ložiskami, dimenzovaný pre vysoké otáčky až do 8400 1 / min. Prevádzkou s frekvenčným meničom sa otáčky agregátu automaticky prispôsobujú momentálnej spotrebe vody. Tým ponorné motorové čerpadlo vždy dodáva konštantný tlak. Chladenie motora a frekvenčného meniča prebieha pomocou média. Preto musí byť agregát vždy prevádzkovaný ponorený. Pri vertikálnej inštalácii je potrebné predpokladať v závislosti od priemeru studne chladiaci plášť. Horizontálna inštalácia sa musí vždy vykonať v spojení s chladiacim plášťom. Kvôli chladenia musí byť frekvenčný menič namontovaný priamo do potrubia mimo čerpané médium (bez nebezpečenstva zaplavenia). Na čerpanie vody z vrtov s maximálnym ponorom 150 m a max. Obsahom piesku 50 g / m3.

Obsah dodávky:
- Hydraulika + motor zmontované
- Frekvenčný menič
- Prípojný kábel vhodný pre pitnú vodu
- Návod na montáž a obsluhu

agregát
Max. prietok Qmax: 5 m3 / h
Max. dopravná výška Hmax: 91,5 m
Max. obsah piesku ?: 50 g / m3
Prípojka výtlaku: Rp 1
Príruby (podľa EN 1092-2) PN: PN 6
Pripojovacie norma: EN 1092-2
Maximálny prevádzkový tlak pmax: 10,1 bar
Max. hĺbka ponoru: 150 m
Teplota média T: +3 ... + 35 ° C
Druh ochrany: IP 58
Max. frekvencia spínania: 30 1 / h
Hmotnosť cca m: ??6,90 kg

parametre motorov
Sieťová prípojka: 1 ~ 230 V, 50/60 Hz
Priemer motora O: 3 "
Menovitý výkon motora P2: 1,5 kW
Počet pólov: 2
Menovitý prúd IN: 8,80 A
Dĺžka pripojovacieho kábla: 1,75 m
Prierez kábla: 4x1,5 mm2
Min. Prietoková rýchlosť na motore v: 0,08 m / s
Trieda izolácie: F

materiály:
Obežné koleso: PC
Puzdro čerpadla: 1.4301 [AISI304]
Hriadeľ čerpadla: 1.4104 [AISI430F]
Skriňa motora: 1.4301
Hriadeľ motora: 1.4305

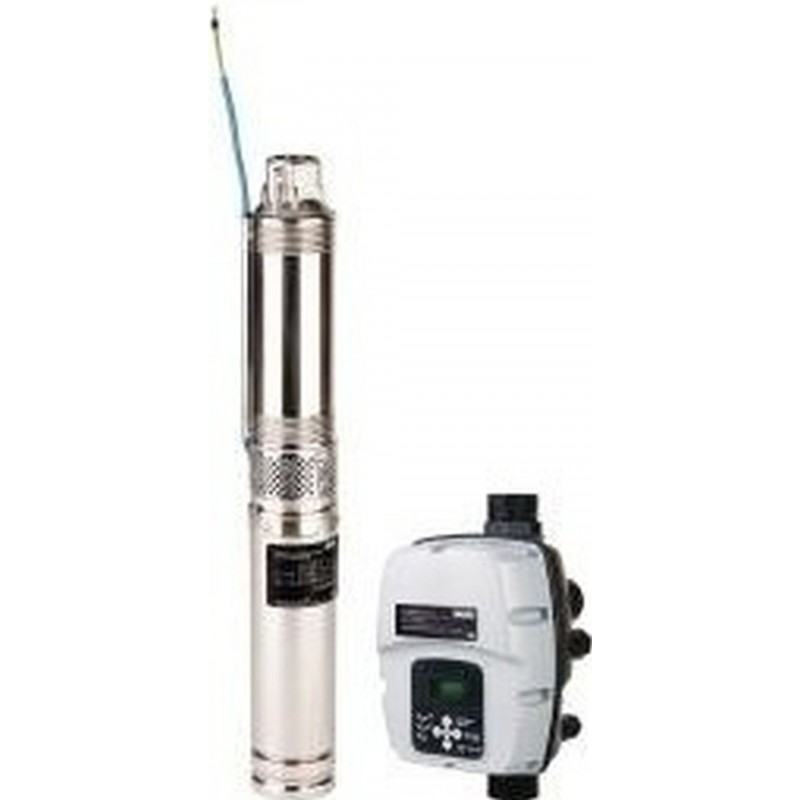

ilustračné foto
