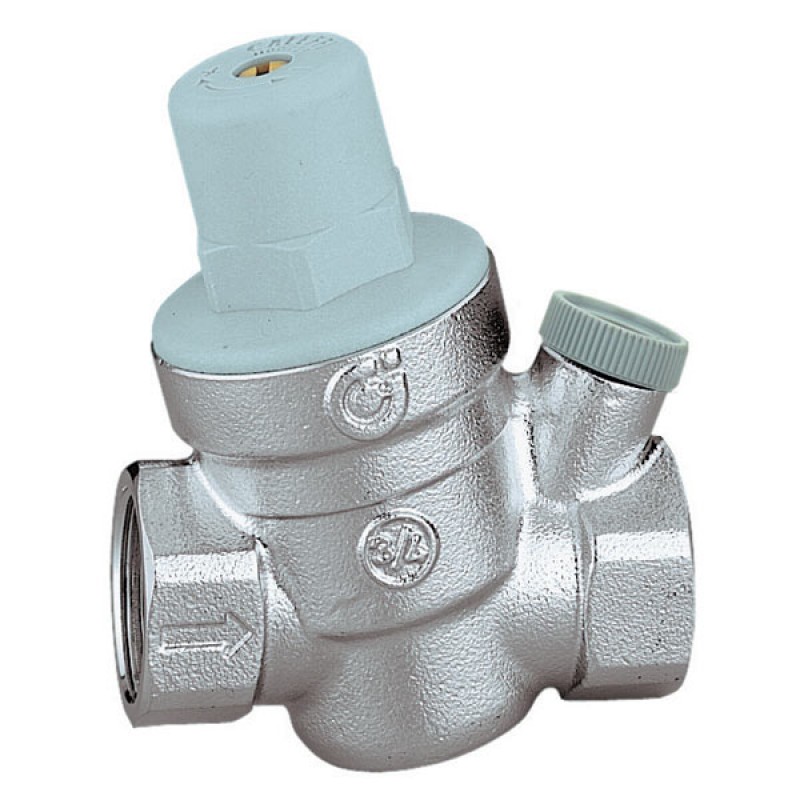

Caleffi CA 5334 regulátor tlaku 3/4" 533451

Popis

Caleffi CA 5334 regulátor tlaku 3/4" 533451

Funkcie:
Regulátor tlaku sa používa u hygienicko-sanitárnych zariadení (ohrievače vody,
vodovodné armatúry a pod) ako prvok ochrany na reguláciu tlaku vstupného
kolísavého z verejnej siete na výstupnej konštantný. Je vhodný ako pre jedno
odberné miesto (kotol), tak pre jednu bytovú jednotku.

Technické parametre:
Materiály:
telo: mosadz EN 12165 CW617N, chrómovaná
viečko: PA66GF30
osička: odzinkovaniu odolná zliatina UNI EN 12165 CW602N
tesnenie: NBR
vnútorné časti: mosadz EN 12165 CW617N
membrána: NBR
filtračná vložka: POM + nerez oceľ

Médium: voda
Maximálny vstupný tlak: 16 barov
Výstupný tlak rozsah nastaveni: 1-6 barov
Prednastavený tlak z výroby: 3 bary
Maximálna prevádzková teplota vody: 60 ° C
Stupnica manometra: 0-10

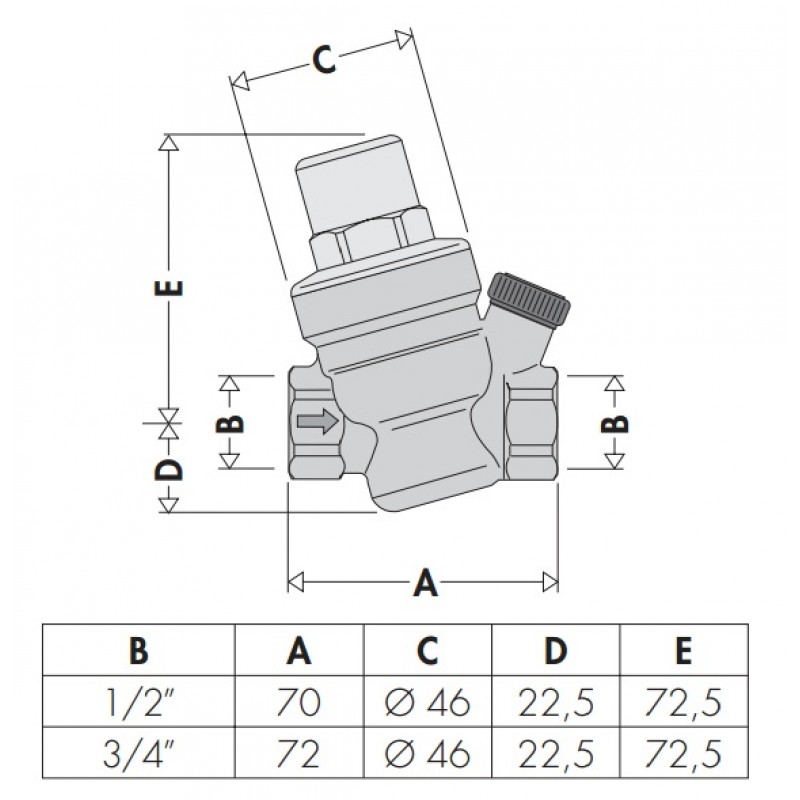

Stavebná dĺžka: 71

Princíp funkcie:
Do vnútornej komory tela regulátora prúdi cez sitko prevádzkové tekutina. Sila vyvodená tlakom na membránu je držaná v rovnováhe silou pružiny. Pri znížení pretlaku na výstupnej strane sila pružiny nadvihne kolok a zväčšenie prietoku trvá až do zvýšenia pretlaku na stanovenú hodnotu. Požadovaná hodnota výstupného tlaku v danom rozsahu predpätie pružiny sa nastavuje nastavovacou skrutkou. Jednoduchosť konštrukčného riešenia regulátora zaručuje spoľahlivosť a trvanlivosť aj z hľadiska ľahkej kontroly alebo výmeny vnútorného kompletu vložky. Šikmé riešenie umožňuje získanie väčšieho inštalačného priestoru u výstupného hrdla a zároveň má vplyv na zníženie hlučnosti regulátora.

Inštalácie:
1. Pred inštaláciou regulátora je nutné vykonať prepláchnutie potrubia z
dôvodu odvzdušnenie a odstránenie nečistôt.

2. Pre umožnenie a uľahčenie údržby doporučujeme pred a za
regulátor umiestniť uzatváracie armatúry.

3. Regulátor možno montovať ako na zvislá, tak vodorovná potrubia.

4. Prednastavenú hodnotu možno upraviť povolením skrutky a otočením
viečka po smere hodinových ručičiek pre zvýšenie hodnoty a proti smeru
pre zníženie.

Regulátor nesmie byť vystavený pôsobeniu síl a napätí vzniknutým nepresnou montážou z hľadiska nesúososti vstupu a výstupu, nevhodným zavesením a pod. Armatúra nesmie byť použitá v okruhoch s inými tlakovými a teplotnými parametrami a pre iné médiá, ako je určená.
Vhodná je periodická kontrola čistoty sitka a vyberateľného kompletu regulačné vložky. Údržba sa vykonáva povolením a odskrutkovaním viečka, vybratím kompletu vložky a odobratím sitká, z ktorého odstránime nečistoty.

Údržba:
Postup pri pravidelnej údržbe alebo výmene vložky so sitkom:
1. Odpojte regulátor uzavretím guľových kohútov
 2.Vyšroubujte nastavovaciu skrutku proti smeru hodinových ručičiek, aby došlo vnútri k povoleniu pružiny.
3. Odskrutkujte kryt.
4. Vyberte vložku s pomocou klieští.
5. Po vykonaní kontroly a vyčistenie môže byt vložka vrátená späť alebo nahradená novou.
6. Pripojte regulátor na prietok otvorením guľových kohútov.

Obrázky sa môžu líšiť od originálneho produktu/položky.
