ELEKTROBOCK R3V-421 Dvoj-okruhový regulátor ventilov 4421

Popis

ELEKTROBOCK R3V-421 Dvoj-okruhový regulátor ventilov

Dvoj-okruhový regulátor troj / štvorcestných ventilov s výberom druhu regulácie pre každý okruh. Umožňuje spínať kotol a príslušné čerpadlá.

Vlastnosti regulátora R3V-421:

NOVÁ VERZIA 11.03 (V PREDAJI OD 1.12.2014)

VYLEPŠENÁ VERZIA Z HĽADISKA POUŽÍVATEĽSKÉHO NASTAVENIE.

Regulátor umožňuje podľa pripojených snímačov (max. 8) ovládať trojcestné / štvorcestné ventily, čerpadlá, spínať kotol a regulovať teplotu podľa zvolenej funkcie.
Uplatnenie nájde napríklad v nasledujúcich systémoch
- Jedno a viac okruhové systémy (radiátory, podlahové kúrenie)
- Pre vybíjanie akumulačné nádoby
- Pre kotly na tuhé palivá (regulácia s ohľadom na teplotu spiatočky)
- Kde, zdroj tepla neumožňuje reguláciu podľa vonkajšej teploty (ekvitermická regulácia).


Druhy regulácie:

Regulácia podľa teploty v miestnosti s teplotným snímačom (PI regulácia)
Regulácia podľa teploty za ventilom s ohľadom na priestorový termostat
Ekvitermická regulácia s dorovnaním podľa teploty v miestnosti s teplotným snímačom
Ekvitermická regulácia podľa vonkajšej teploty s ohľadom na priestorový termostat
Regulácia podľa teploty spiatočky s teplotným snímačom
Regulácia podľa teploty spiatočky s ohľadom na priestorový termostat
Servisný režim
Letný režim

Výhody R3V-421:

7 týždenných programov s 6-timi teplotnými zmenami na deň
voľba jazyka (CZ / EN)
voľba režimu AUTO / MANU / OFF
stráženie maximálnej teploty kotla
adaptácia ventilov po zapnutí regulátora
záloha chodu hodín po výpadku napájania je viac ako 4 hodiny
voľba maximálneho kroku ventilu
protizámrazová ochrana
automatická ochrana proti vodnému kameňu
krátkodobá zmena teploty
informácie o teplotách na snímačoch, vypočítanej teplote na ventile a orientačná hodnota pozície ventilu v% pre každý zapojený okruh
napájanie 5 V / DC, 500 m A (zdroj AD05-DIN nie je súčasťou balenia)
možnosť pripojenia až 8 teplotných čidiel (súčasťou balenia sú čidlá KO, VT, M1, V1, Z1 ďalšie možno dokúpiť na www.elbock.cz)
možnosť pripojenia termostatu pre vzdialené ovládanie
max. zaťaženie výstupov (I max) je 5 A

Technické parametre:

Napájanie: univerzálny / 5,0 V / 0.5 A, DC (AD05-DIN nie je súčasťou)
Typ termostatu: drôtový
Presnosť: 0,5 ° C
Rozmery (dxšxh): 160x90x58 mm
Stupeň krytia: IP20
Pracovná teplota: 0 ° C až 40 ° C
Spínací prvok: relé
Výstup: 5 A / 250 VAC
Max. počet teplotných čidiel: 8 (pre teplotné čidlá / termostaty)
Rozsah nastaviteľné teploty: 2 ° C až 99 ° C
Spotreba: 1 VA

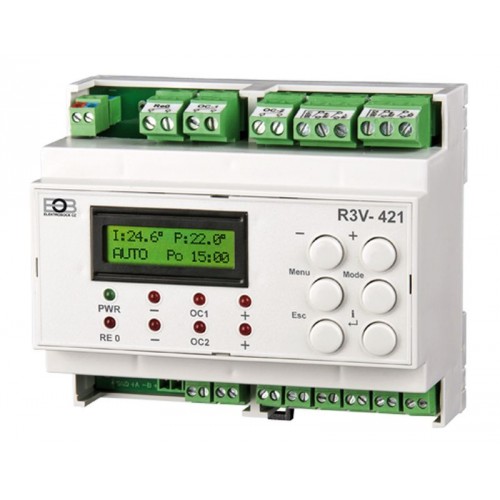

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
