Grundfos čerpadlo obehové UPS 100 - 30F B PN10 3x400 - 415V 50Hz 96402527

Popis

Grundfos čerpadlo obehové UPS 100 - 30F B PN10 3x400 - 415V 50Hz 96402527

UPS 100-30 F B
Čerpadlo je v prevedení so zapuzdreným rotorom , tj čerpadlo a motor tvoria kompaktnú jednotku bez hriadeľovej upchávky , vybavenú iba dvoma tesniacimi krúžkami .

Ložiská sú mazané čerpanou kvapalinou .
Aby sa predišlo problémom spojeným s likvidáciou
výrobku , bolo pri výrobe použité čo najmenej
druhov materiálu .

Charakteristika čerpadla :
- 3 motor
- Eramická radiálne ložiská
- Grafitová axiálne ložiská
- Nerezocelová izolačná membrána rotora
- Teleso statora z hliníkovej zliatiny
- Teleso čerpadla z Bronz
- Stator so zabudovaným termospínačom

Motor je 3 - fázový motor .

Čerpadlá sa dodávajú vrátane štandardného
modulu umiestneného vo svorkovnici .
Štandardný modul musí byť pripojený na elektr .
sieťovú prípojku cez externý stykač .

Techn . :
Počet otáčok : 3
Max . dopravná výška : 30 dm
Schváli. značky na typovom štítku : CE , TSE , GOST2

materiály :
Teleso čerpadla : Bronz
DIN W.-Nr. 2.1176.01
ASTM B - 271
Obežné koleso : Nehrdzavejúca oceľ
DIN W.-Nr. 1.4301
AISI 304

inštalácie:
Rozsah okolitej teploty : 0 .. 40 ° C
Max . prevádzkový tlak : 10 bar
Štandardná príruba : DIN
Potrubné prípojka : DN 100
PN pre potrubné prípojku : PN 10

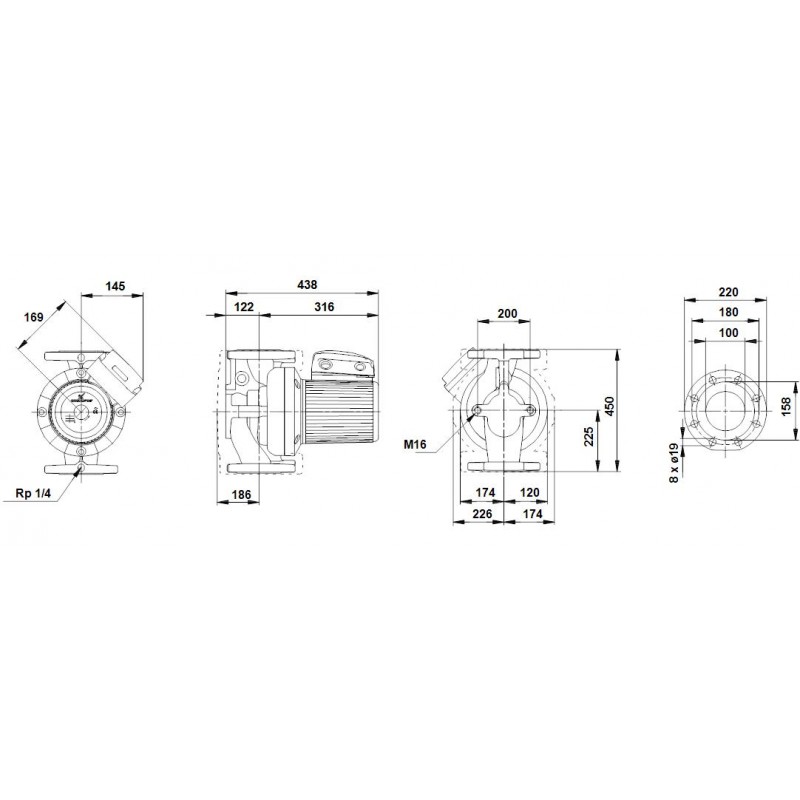

Vzdialenosť medzi sacím a výtlačným hrdlom : 450 mm

kvapalina :
Čerpaná kvapalina : Voda
Teplota kvapaliny : 20 ° C
Hustota : 998.2 kg/m3

Elektrické údaje :
Príkon pre otáčkový stupeň 1 : 410 W
Príkon pre otáčkový stupeň 2 : 460 W
Príkon pre otáčkový stupeň 3 : 670 W
Frekvencia el . siete : 50 Hz
Menovité napätie : 3 x 400-415 V
El . prúd pre otáčky 1 : 0.72 A
El . prúd pre otáčky 2 : 0.84 A
Prúd - otáčky 3 : 1.55 A
Cos phi pri otáčkovom stupni 1 : 0,82
Cos phi pri otáčkovom stupni 2 : 0,79
Cos phi otáčky 3 : 0,62
Krytie ( IEC 34-5 ) : X4D
Trieda izolácie ( IEC 85 ) : H
Motorová ochrana : Žiadny
Teplotná ochrana : externý
Riadiacej jednotky :
Relé : Bez relé
Poloha svorkovnice : 1.30H

iné :
Čistá hmotnosť : 53.4 kg
Hrubá hmotnosť : 61.4 kg
Prepravný objem : 0.2 m3

Obrázky sa môžu líšiť od originálneho produktu/položky.
