Grundfos čerpadlo obehové UPS 65-30F B PN6/10 3x400-415V 50Hz 96402208

Popis

Grundfos čerpadlo obehové UPS 65-30F B PN6/10 3x400-415V 50Hz 96402208

UPS 65-30 F B
Čerpadlo je v prevedení so zapuzdreným rotorom, tj čerpadlo a motor tvoria kompaktnú jednotku bez hriadeľovej upchávky, vybavenú iba dvoma tesniacimi krúžkami.

Ložiská sú mazané čerpanou kvapalinou.
Aby sa predišlo problémom spojeným s likvidáciou
výrobku, bolo pri výrobe použité čo najmenej
druhov materiálu.

Charakteristika čerpadla:
- 3 motor
- Keramická radiálne ložiská
- Grafitová axiálne ložiská
- Nerezocelová izolačná membrána rotora
- Teleso statora z hliníkovej zliatiny
- Teleso čerpadla z Bronz
- Stator so zabudovaným termospínačom

Motor je 3-fázový motor.

Čerpadlá sa dodávajú vrátane štandardného
modulu umiestneného vo svorkovnici.
Štandardný modul musí byť pripojený na elektr.
sieťovú prípojku cez externý stykač.

Techn.:
Počet otáčok: 3
Max. dopravná výška: 30 dm
Schváli. značky na typovom štítku: CE, TSE, GOST2

Materiály:
Teleso čerpadla: Bronz
DIN W.-Nr. 2.1176.01
ASTM B-271
Obežné koleso: Nehrdzavejúca oceľ
DIN W.-Nr. 1.4301
AISI 304

Inštalácie:
Rozsah okolitej teploty: 0 .. 40 ° C
Max. prevádzkový tlak: 10 bar
Štandardná príruba: DIN
Potrubné prípojka: DN 65
PN pre potrubné prípojku: PN 6 / PN 10

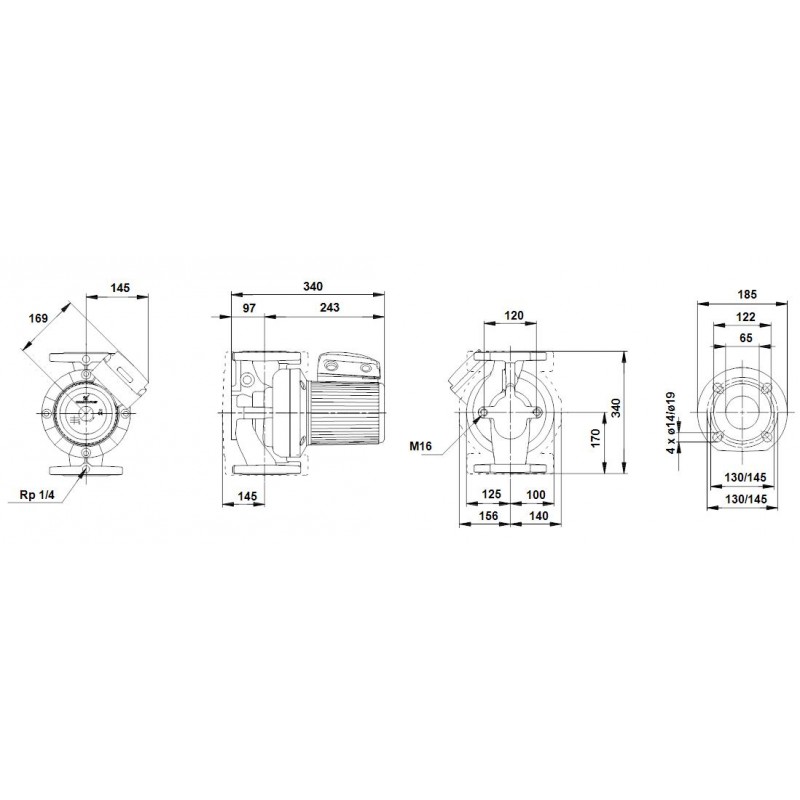

Vzdialenosť medzi sacím a výtlačným hrdlom: 340 mm

Kvapalina:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 120 ° C
Teplota kvapaliny: 20 ° C
Hustota: 998.2 kg/m3

Elektrické údaje:
Príkon pre otáčkový stupeň 1: 135 W
Príkon pre otáčkový stupeň 2: 155 W
Príkon pre otáčkový stupeň 3: 215 W
Frekvencia el. siete: 50 Hz
Menovité napätie: 3 x 400-415 V
El. prúd pre otáčky 1: 0,24 A
El. prúd pre otáčky 2: 0,28 A
Prúd - otáčky 3: 0,52 A
Cos phi pri otáčkovom stupni 1: 0,81
Cos phi pri otáčkovom stupni 2: 0,8
Cos phi otáčky 3: 0,6
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85): H
Motorová ochrana: Kontakt
Teplotná ochrana: externý
Riadiacej jednotky:
Relé: Bez relé
Poloha svorkovnice: 1.30H

Iné:
Čistá hmotnosť: 35,1 kg
Hrubá hmotnosť: 35,5 kg
Prepravný objem: 0.055 m3

Obrázky sa môžu líšiť od originálneho produktu/položky.
