HEIMEIER Multibox F s termostatickým ventilom, biely 9306-00.800

Popis

HEIMEIER Multibox F s termostatickým ventilom, biely 9306-00.800

Farba: kryt a termostatická hlavica biela (RAL 9016)

Individuálne priamočinná regulácia okruhov podlahového vykurovania

Multibox je určený pre reguláciu podlahového alebo stenového vykurovania alebo pre kombináciu podlahového vykurovania a vykurovanie vykurovacími telesami. Kryt umožňuje korekciu montážne pozície v rozsahu 6 ° na každú stranu. Uchytenie krytu je skryté. Farebné prevedenie v bielej farbe alebo chróm. Základné box možno ľahko upevniť do rôznych stavebných konštrukcií a kompenzovať hĺbku uloženia v rozmedzí do 30 mm.

Technický opis
Použitie:
Podlahové alebo stenové vykurovanie, kombinované okruhy s vykurovacími telesami.

Funkcie:
Individuálna regulácia podľa teploty miestnosti
Nastavenie
Uzatváranie
Odvzdušnenie

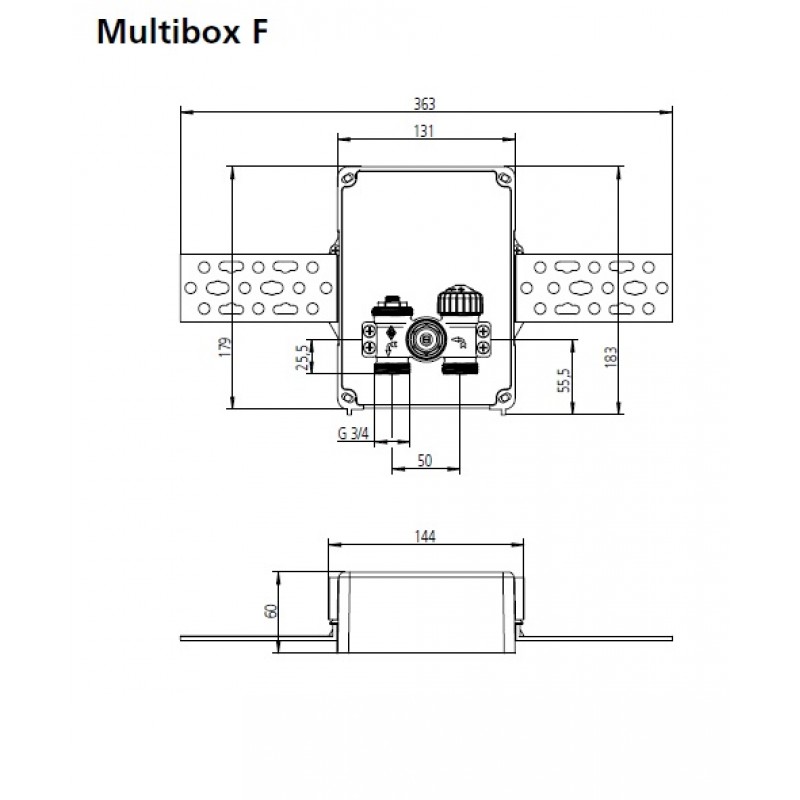

Dimensions:
Teleso ventilu DN 15.
Teleso ventilu DN 15.Hloubka montážne skrine je 60 mm.
Flexibilné inštaláciu umožňuje variabilné vzdialenosť medzi montážne skriňou a krytom (až do 30 mm).

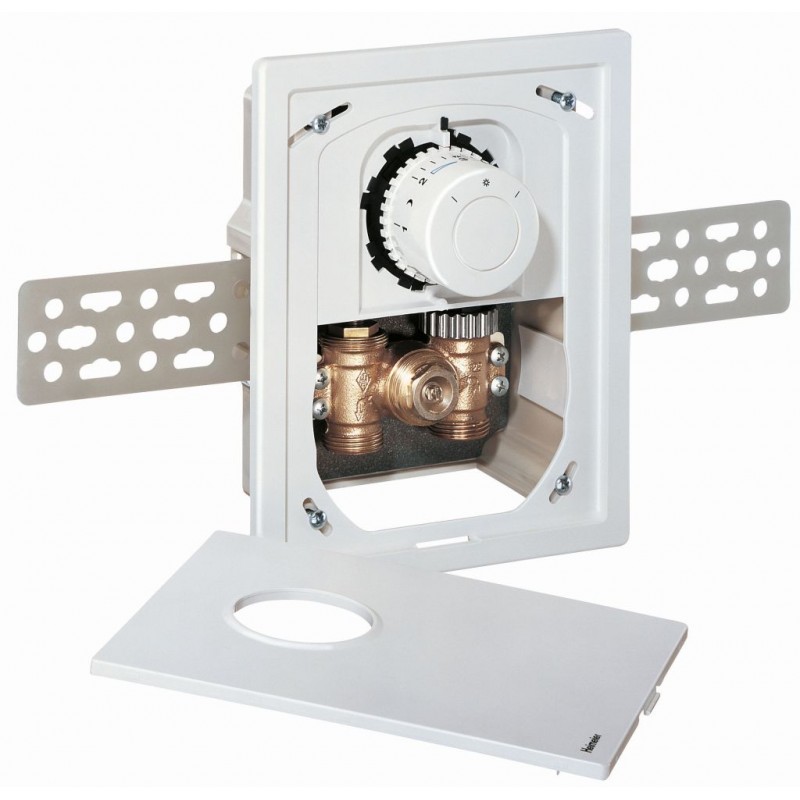

Termostatická hlavica pôsobí naventilový adaptér prostredníctvom kapiláry, ktorá je spojená s kvapalinovým čidlom v ovládacej časti. Vzhľad krytu s hlavicou sa nemení ani v prípade, keď je základný boc umiestnený vo väčšej hĺbke alebo v inej časti steny.
Vymedzovacie skrutky navyše dovoľujú korekciu odchýlky od zvislej montáže v rozsahu až do 6 ° na každú stranu.
Viď. Rozmery.

Tlaková trieda:
PN 10

Rozsah nastavenia:
Termostatická hlavica F: 6 ° C až 28 ° C

Teplota:
Maximálna prevádzková teplota: 90 ° C
Minimálna prevádzková teplota: 2 ° C
U všetkých prevedení Multibox je nutné vopred skontrolovať a prípadne upraviť teplotu prívodnej teplonosnej látky tak, aby vyhovovala hygienickým a bezpečnostným predpisom pre podlahové vykurovanie.
Viď. Informácie!

Materiál:
Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Plastické časti z ABS a PA.

Teplotný snímač: termostatická hlavica F s kvapalinovým čidlom.

Povrchová úprava:
Kryt a viditeľnej časti biela RAL 9016.

Značenie:
AH, smer toku, II-značka.

Pripojenie potrubia:
Pripojovací závit G3 / 4 "s eurokónusom zodpovedá zverným šróbením pre plastové, viacvrstvové, medené a presné oceľové rúrky.

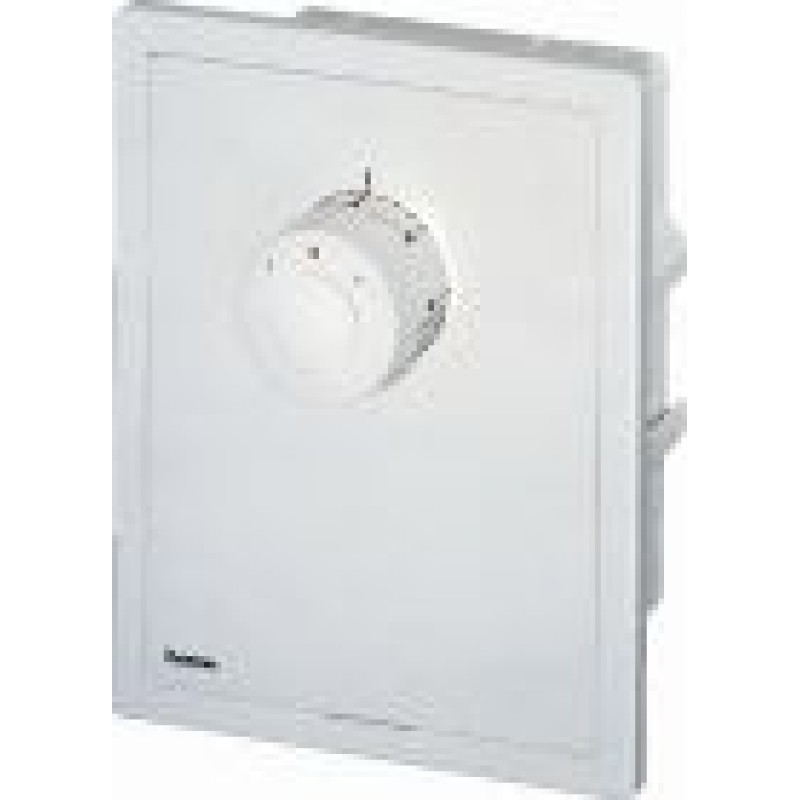

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
