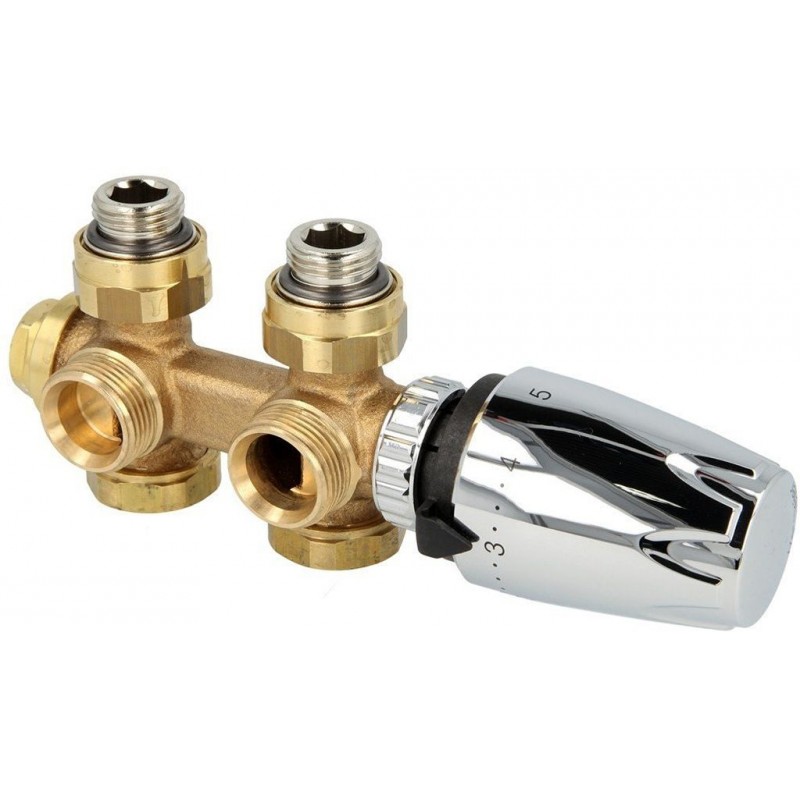

HEIMEIER Multilux 4-Set pripojovacia garnitúra s termostatickou hlavicou, chróm 9690-28.00

Popis

HEIMEIER Multilux 4-Set pripojovacia garnitúra s termostatickou hlavicou, chróm 9690-28.000

Prevedenie: 2-rúrkové

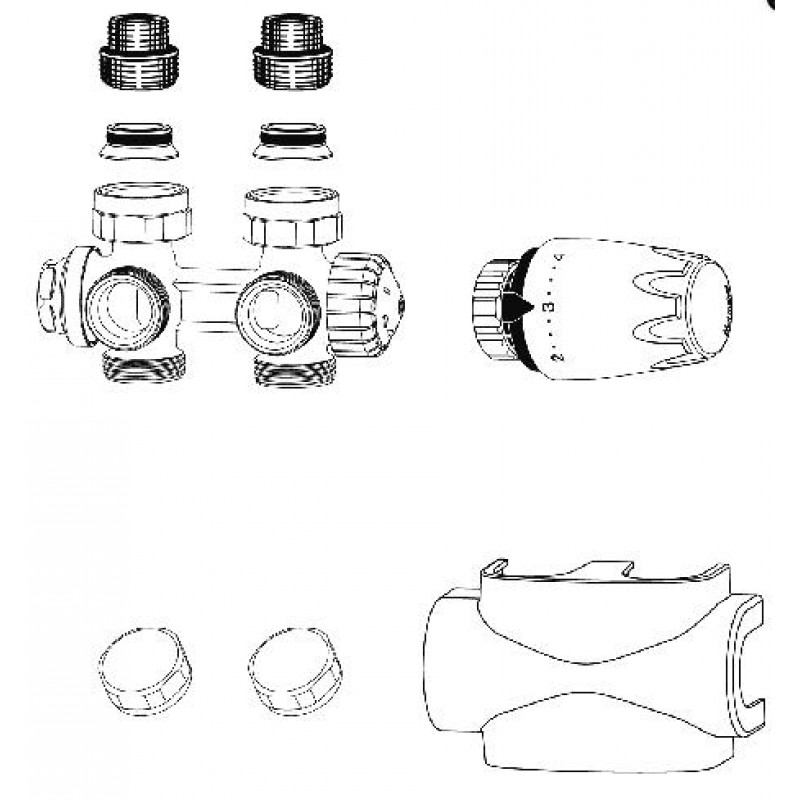

Multilux 4 set sa skladá z:
- Multilux 4 termostatické ventilovej vložky
- R1 / 2 redukcia pre pripojenie vykurovacieho telesa
- G3 / 4 redukcia pre pripojenie vykurovacieho telesa
- Krytky pre zaslepenie voľných vývodov, G3 / 4

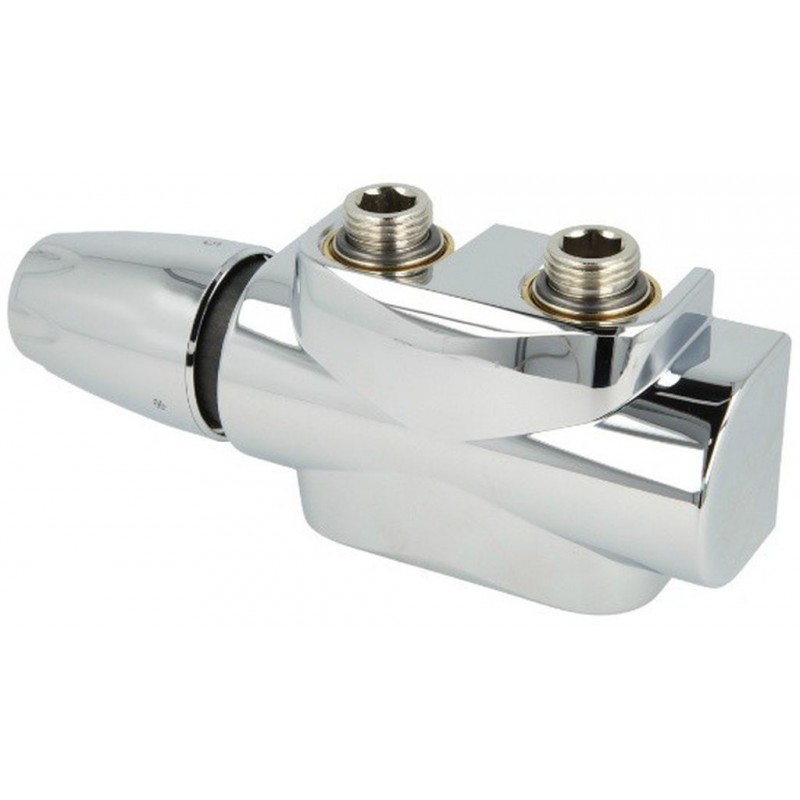

- Kryt
- Termostatická hlavica DX

Pre dvojbodové pripojenie vykurovacích telies v 1-rúrkových i 2-rúrkových sústavách, priame aj rohové prevedenie, s pripojením R1 / 2 alebo G3 / 4

Multilux 4 - Set je určený pre pripojenie vykurovacích telies s pripojovacou roztečou 50mm bez integrovanej ventilové vložky, napr. Kúpeľňová vykurovacie telesá, špeciálne prevedenie doskových vykurovacích telies. Ventilová vložka aj uzatváracie skrutkovania možno navzájom zameniť a tým elegantne vyriešiť zámenu prívodu a spiatočky alebo zmeniť pozíciu termostatické hlavice z ľavej na pravú stranu.

Technický opis

Oblasť použitia:

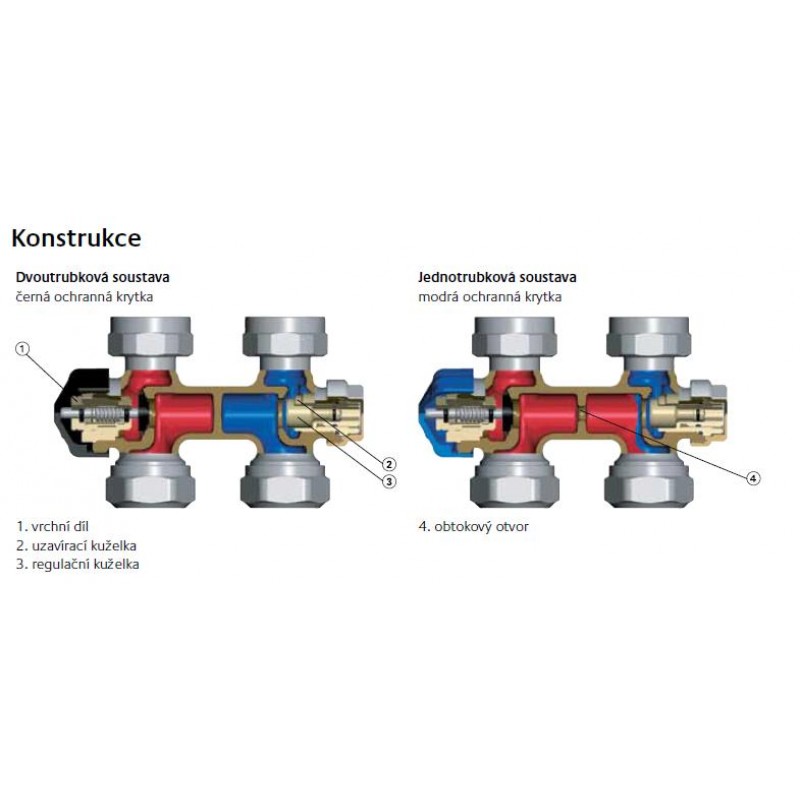

Pre dvojrúrkové a jednorúrkové vykurovacej sústavy.

Funkcie:
Regulácia
Plynulé nastavenie
Uzatváranie

Rozmery: DN 15

Tlaková trieda: PN 10

Teploty:
Max. pracovná teplota: 120 ° C, s krytkou 90 ° C.
Min. Pracovná teplota: -10 ° C.

Materiál:
Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Kompletné ventilová vložka môže byť vymenená pomocou montážneho prípravku IMI Heimeier bez vypúšťania sústavy.
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Krytka: ABS

Povrchová úprava:
Telo ventilu a skrutkové spoje sú poniklovanej

Značenie:
AH a II-symbol. Biela ochranná krytka.
Dve horizontálne šípky u AH značky u objednávacích čísel 9690-42.000 a 9690-43.000.

Pripojenie k vykurovaciemu telesu:

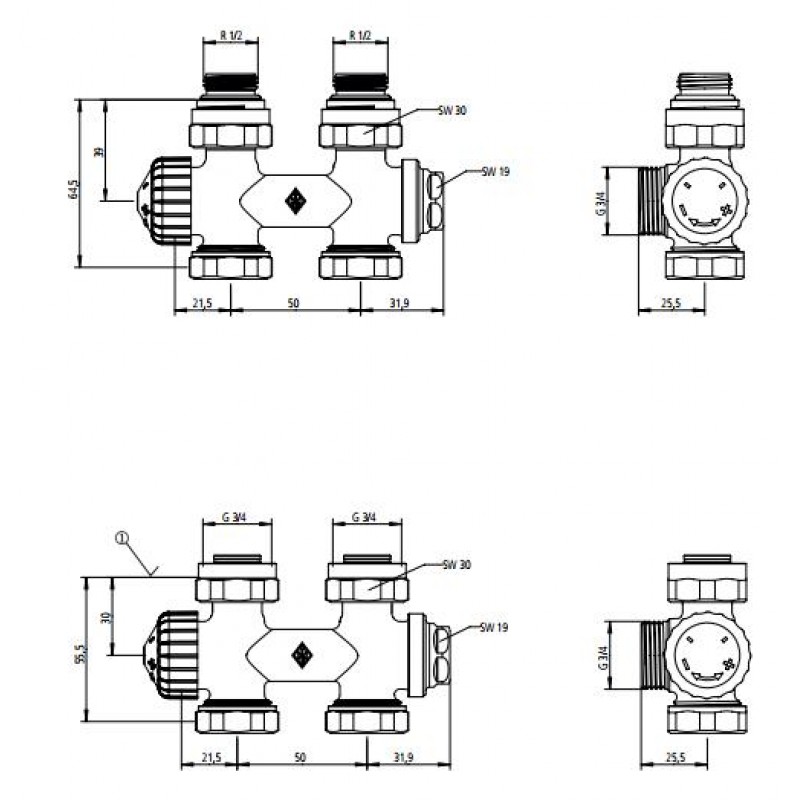

Redukcia R1 / 2 a G3 / 4, pre pripojenie k vykurovaciemu telesu. Tolerancia ± 1,0 mm so špeciálnym zvieracím skrutkovým spojením a flexibilným tesniacim krúžkom pre montáž bez pnutia.

Pripojenie k potrubiu:
G3 / 4 vonkajší závit s kónusom pre pripojenie k medeným, presným oceľovým, plastovým a viacvrstvovým plastovým rúrkam pomocou zvieracích skrutkových spojení.

Pripojenie pre termostatické hlavice:
M30x1.5

Termostatická hlavica DX:
Termostatická hlavica DX s uzavretým dizajnovým krytom a kvapalinovým snímačom. Veľká uzatváracia sila, minimálna hysteréza, optimálna uzatvárací čas. Stabilná regulácia a rýchla odozva podľa vypočítaného pásma proporcionality.
Technické informácie v katalógu "Termostatické hlavice".

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
