HEIMEIER rád. ventil s obráteným smerom toku 1/2 ", s nastavením, rohový 9103-02.000

Popis

HEIMEIER rád. ventil s obráteným smerom toku 1/2 ", s nastavením, rohový 9103-02.000

Prevedenie: s plynulým presným nastavením (V-exact II)

Radiátorové ventily pre obrátený smer toku môžu byť použité vo dvojtrubkových sústavách pri zámene prívodného a vratného potrubia (prejavuje sa klepaním ventilové vložky). Ventil možno tiež inštalovať do vratného potrubia u vysoko položených vykurovacích telies.

Technický opis

Použitie:
Vykurovacie a chladiace sústavy

Funkcie:
Regulácia
Plynulé nastavenie (V-exact II)
Uzatváranie
Ochrana pred klepaním ventilu pri zámene prívodného a vratného potrubia

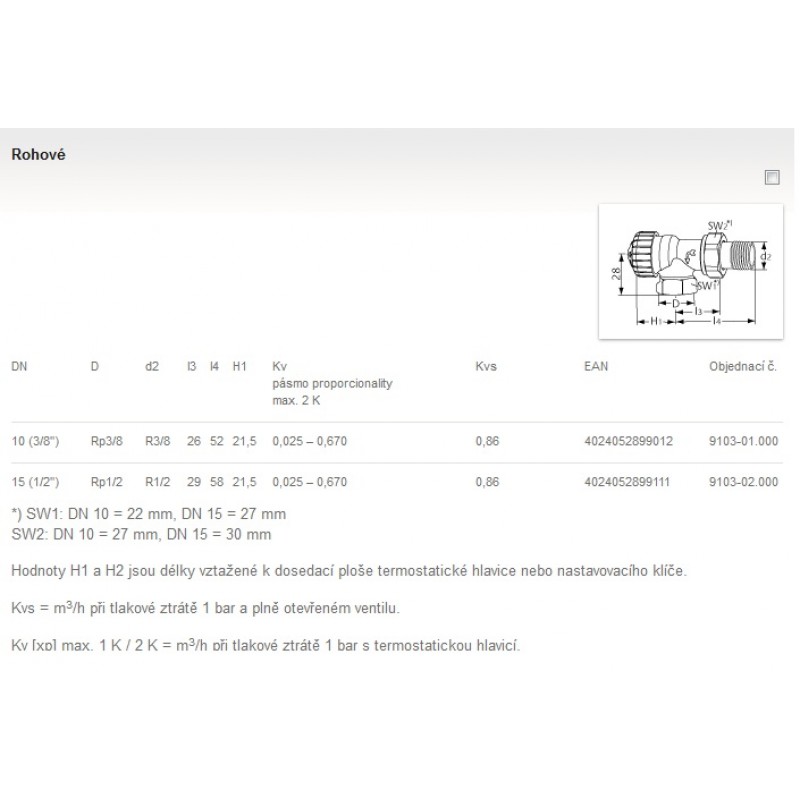

Rozmery:
DN 10-15

Tlaková trieda:
PN 10

Teplota:
Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C.
Minimálna prevádzková teplota: -10 ° C

Materiál:
Teleso ventilu: korozivzdornej bronz
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS
Kompletné ventilová vložka môže byť vymenená pomocou montážneho prípravku IMI Heimeier bez vypúšťania sústavy.
Driek: z nerezovej ocele s dvoma tesniacimi O krúžky. Vonkajší O-krúžok je možné vymeniť pod tlakom.

Povrchová úprava:
Telo ventilu a skrutkové spoje sú poniklovanej

Značenie:
THE, šípka smeru toku, DN a označenie-II.
Bez nastavenia: Čierna ochranná krytka. Matice upchávky označená čiernou farbou.
S prednastavením: Biela montážna krytka.

Pripojenie potrubia:
Ventil je určený pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového k medeným, presným oceľovým a viacvrstvovým rúrkam (len DN 15).

Pripojenie pre termostatické hlavice a pohony:
IMI Heimeier M30x1.5

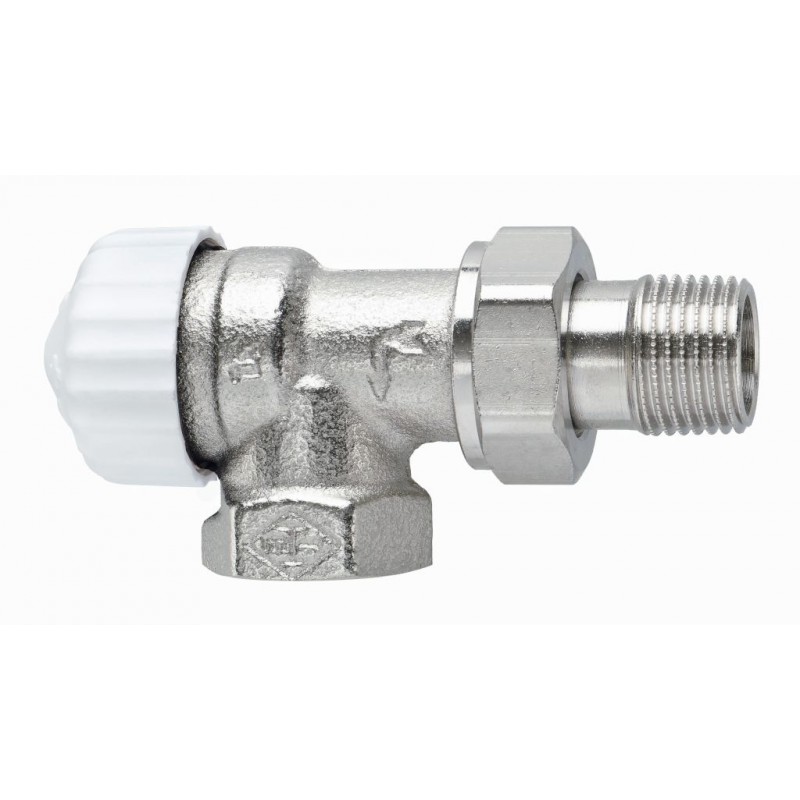

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
