HEIMEIER radiátorový ventil Multilux 3/4 ", rohový, vonkajšie, jednotrubková s. 3857-02.00

Popis

HEIMEIER radiátorový ventil Multilux 3/4 ", rohový, vonkajšie, jednotrubková s. 3857-02.000

Vonkajší závit.
Poniklovaný bronz
Prevedenie: jednorúrková sústava

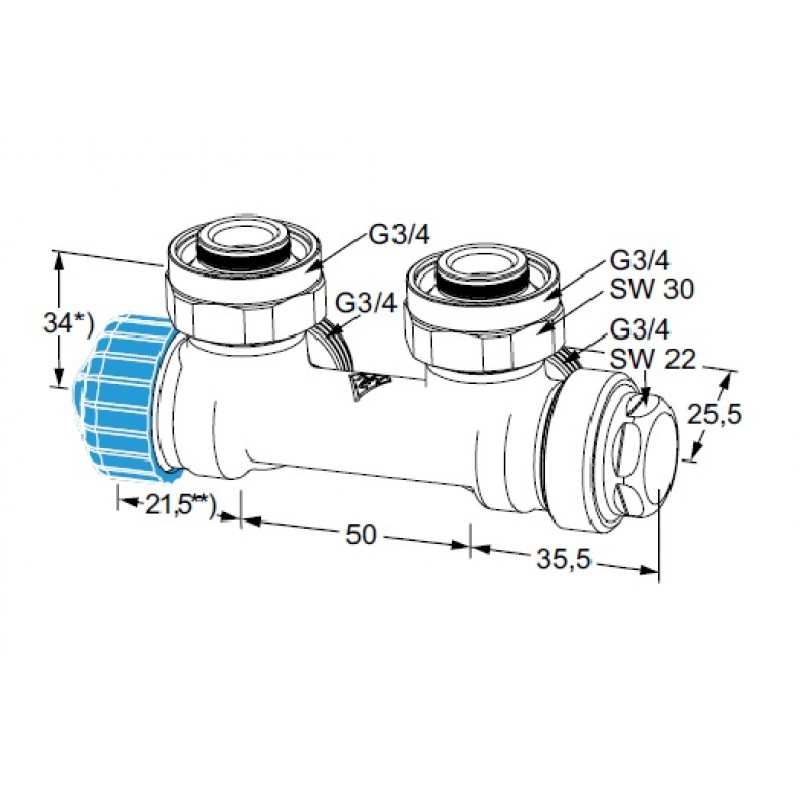

Multilux je radiátorová pripojovacie garnitúra pre pripojenie vykurovacích rebríkov alebo vykurovacích telies bez ventilovej vložky so spodným pripojením s roztečou 50 mm.

Technický popis

Oblasť použitia: Pre dvojrúrkové a jednorúrkové vykurovacie sústavy.

Funkcie:
Regulácia
Plynulé nastavenie (Dvojtrubková sústava)
Uzatváranie
Vypúšťanie
Napúšťanie

Rozmery: DN 15
Tlaková trieda: PN 10

Teploty:
Max. pracovná teplota: 120 ° C, s krytkou 90 ° C.
Min. Pracovná teplota: -10 ° C.

Materiál:
Teleso ventilu: koroziodolný bronz.
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Kompletná ventilová vložka môže byť vymenená pomocou montážneho prípravku IMI Heimeier bez vypúšťania sústavy.
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžkami. Vonkajší O-krúžok je možné vymeniť pod tlakom.
Krytka: ABS

Povrchová úprava: Telo ventilu a šróbenie sú poniklované

Značenie:
THE a II + označenie.
Dvojrúrková sústava: biela krytka ventilu.
Jednorúrkové sústava: modrá krytka ventilu a dve horizontálne šípky na tele ventilu.

Pripojenie k vykurovaciemu telesu:
Redukcia R1 / 2 a G3 / 4, pre pripojenie k vykurovaciemu telesu. Tolerancia ± 1,0 mm sa špeciálnym zverným šróbením a flexibilným tesniacim krúžkom pre montáž bez pnutia.

Pripojenie k potrubiu:
G3 / 4 vonkajší závit s kónusom pre pripojenie k medeným, presným oceľovým, plastovým a viacvrstvovým plastovým potrubiam pomocou zverných šróbenia.

Pripojenie pre termostatické hlavice a pohony: IMI Heimeier M30x1.5

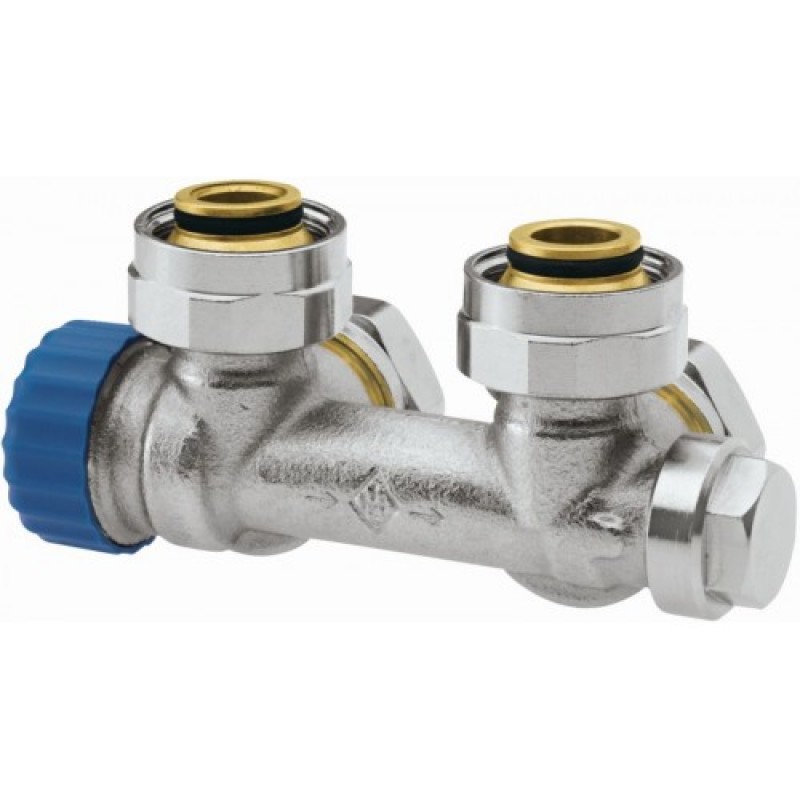

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
