HEIMEIER termostatická hlavica DX 6700-00.503 antracitová

Popis

  Z pohľadu ovládacích prvkov sa termostatické hlavice chápu ako
  spojité proporcionálne regulátory (regulátory P), ktoré nevyžadujú
  žiadnu pomocnú energiu. Nepotrebujú elektrické pripojenie ani iný
  zdroj energie. Zmeny zdvihu ventilu sú úmerné zmenám teploty
  vzduchu v miestnosti.
  Ak sa teplota vzduchu v miestnosti zvýši napríklad v dôsledku
  slnečného žiarenia, kvapalina v teplotnom snímači sa roztiahne, čím
  pôsobí na vlnovec. Týmto spôsobom sa prostredníctvom vretena
  ventilu obmedzí prívod vody do vykurovacieho telesa. Ak teplota
  v miestnosti klesne, prebieha opačný proces. Zmena zdvihu ventilu
  spôsobená zmenou teploty v miestnosti je stanovená na 0,22mm/K.
Oblasť použitia:
- Vykurovacie systémy
- Uzavretý povrch zo všetkých strán.
- Vhodné najmä do priestorov s prísnymi hygienickými požiadavkami v
  zdravotníctve alebo potravinárskom/priemyselnom sektore.
Funkcie:
- Regulácia teploty v miestnosti.
- Ochrana proti mrazu.
- Obmedzenie alebo zablokovanie nastavenia.
Princíp regulácie:
- Proporcionálny regulátor bez pomocnej energie. Kvapalinou plnený
  termostat. Vysoký tlakový výkon, najnižšia hysterézia, optimálny čas
  zatvárania.
- Stabilná regulácia aj v prípade malých vypočítaných variácií pásma p
  (<1 K).
- Nominálny rozsah teploty: 6 °C - 28 °C
Teplota:
- Max. teplota snímača: 50°C
- Špecifický zdvih: 0.22 mm/K
- Obmedzovač zdvihu ventilu
- Presnosť regulácie, hodnota CA: 0.6 K
- Vplyv teploty vody: 0.7 K
- Vplyv diferenčného tlaku: 0.3 K
- Čas zatvárania: 24 min
- Hysterézia: 0.4 K
Materiál:
- ABS, PA6.6GF30, mosadz, oceľ.
- Kvapalinou plnený termostat.
Označenie:
- Heimeier a symbol KEYMARK.
- Čísla nastavenia 1-5.
Norma:
- Certifikát KEYMARK a testy podľa normy EN 215. Pozri tiež leták
  „Termostatické hlavice – všeobecné“.
Pripojenie:
  Určené na montáž pre všetky telesá termostatických ventilov
  HEMEIER a vykurovacie telesá s integrovanými ventilmi, ktoré majú
  termostatickú vložku M30x1,5.

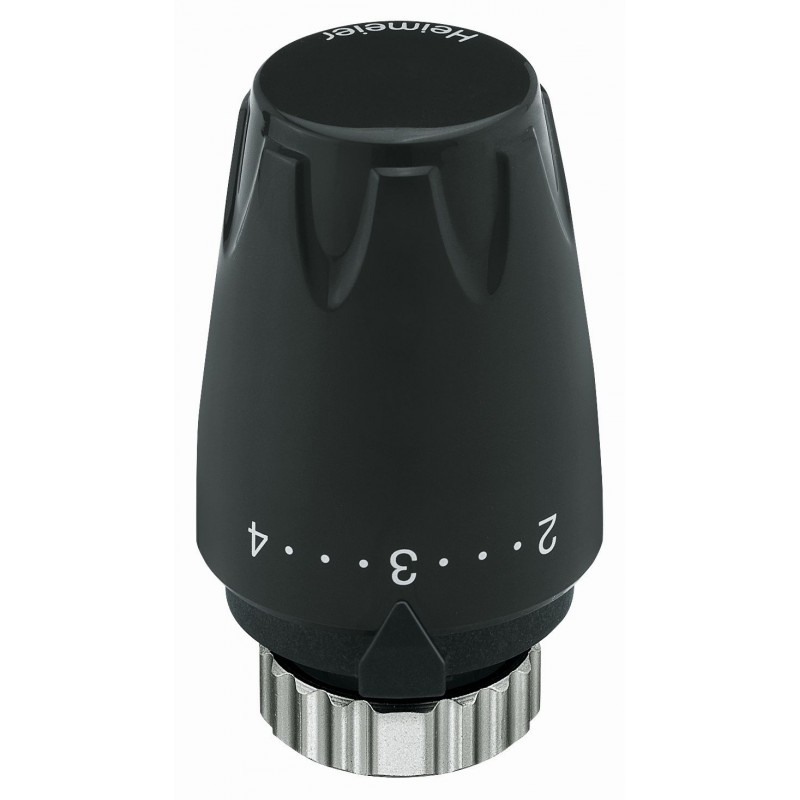

  ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
