Korado pripojovacia armatúra HM priama biela RAL 9010 Z-D023

Popis

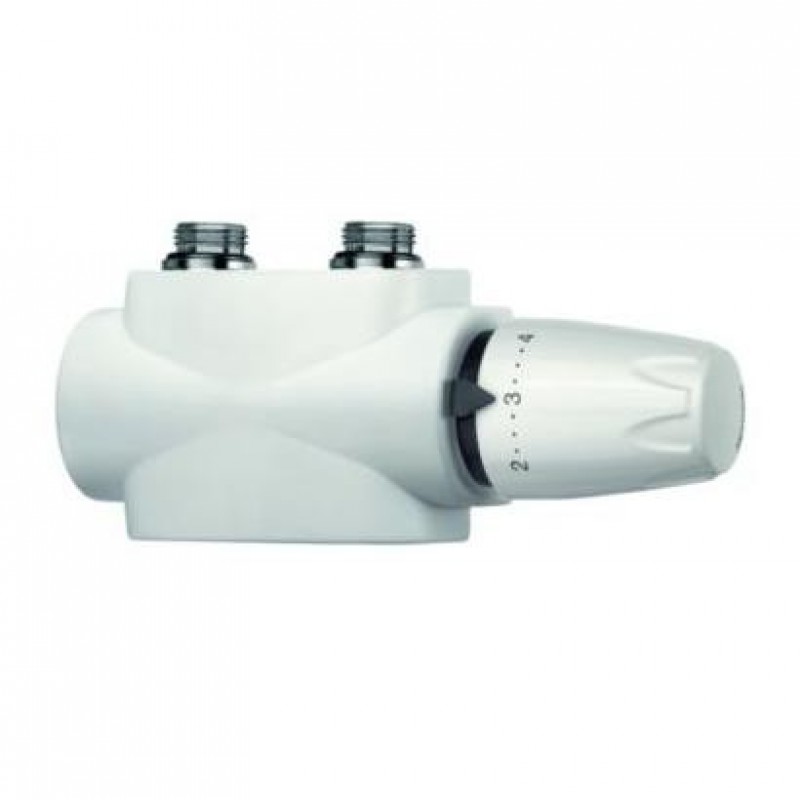

Korado pripojovacia armatúra HM priama biela RAL 9010 Z-D023

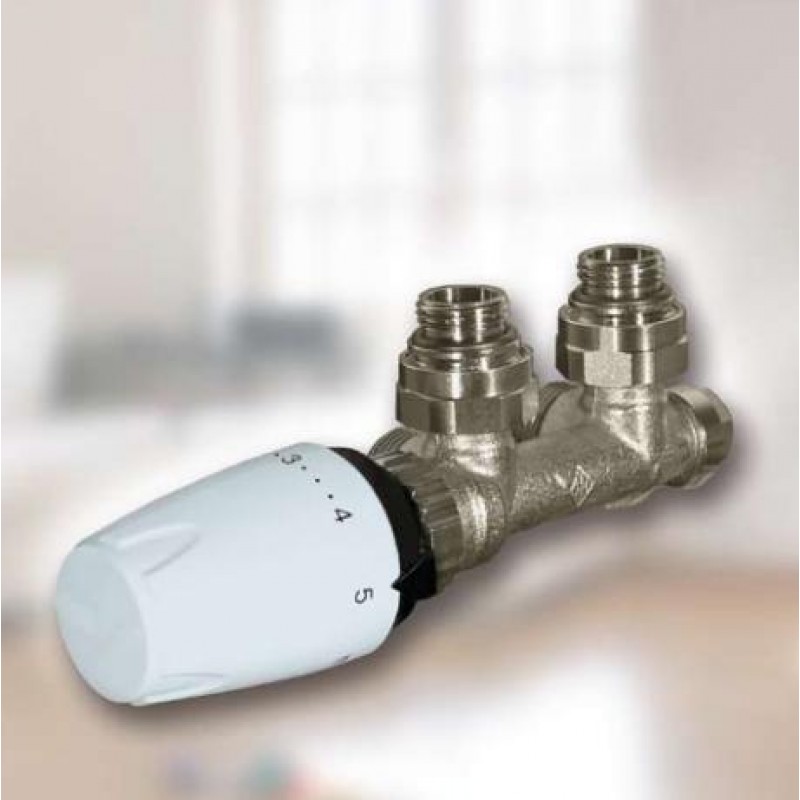

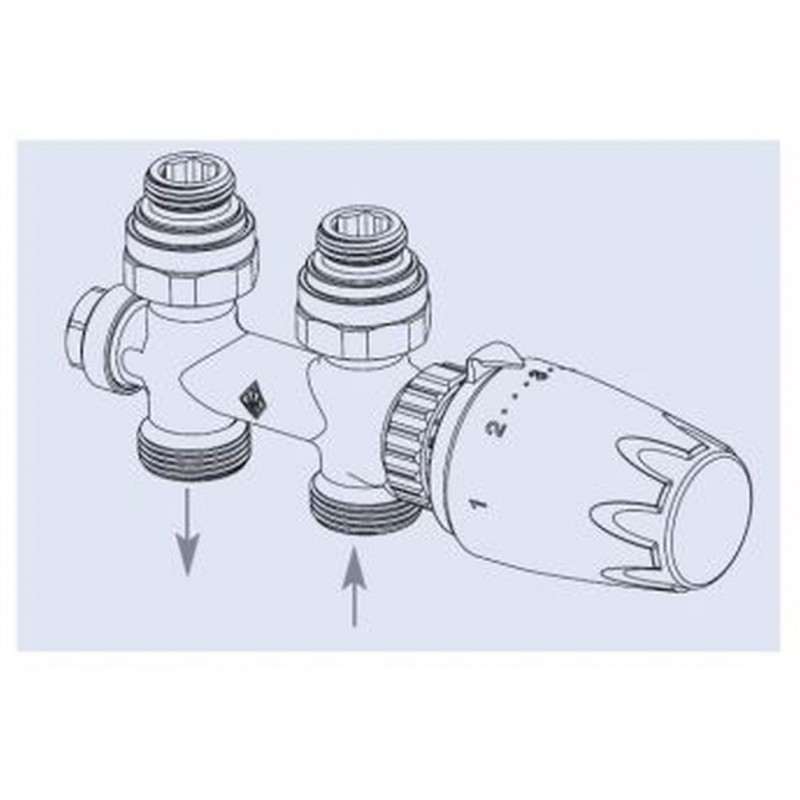

ARMATÚRA HM je špeciálne vyvinutá pre pripojenie doskových vykurovacích telies RADIK MM tj vykurovacieho telesa bez ventilu so spodným pripojením s roztečou 50 mm. S výhodou ju možno tiež použiť pre všetky ďalšie vykurovacie telesá KORALUX a KORATHERM sa rovnakým spôsobom pripojenia na vykurovaciu sústavu. Jedná sa o integrovanú armatúru tj v tele armatúry je integrovaný ventil a regulačné uzatváracie skrutkovania a možno teda odpojiť vykurovacie teleso od vykurovacej sústavy bez prerušenia prevádzky. Armatúra umožňuje prednastavenie prietoku vykurovacím telesom, jeho uzavretie na vstupe i výstupe a vďaka termostatické hlavici reguláciu tepelného výkonu vykurovacieho telesa v závislosti na
teplote vo vykurovanej miestnosti. Stupeň prednastavenia je daný počtom otáčok kolky regulačného šróbenia z polohy "uzavreté". Prednastavenie regulačného stupňa je reprodukovateľné tj pri uzatvorení prietoku a následnom otvorení nedôjde k zmene v nastavení regulačného stupňa.

Technické údaje:

• pripojovací závit M 30 x 1,5
• rozsah hodnoty nastavenia 6 ° C až 28 ° C
• možnosť blokácie alebo obmedzenia rozsahu nastavení požadovaných hodnôt
• prevedenie: biela RAL 9010

Súčasťou dodávky pripojovacej armatúry HM je:
• integrovaná armatúra v priamom alebo rohovom prevedení

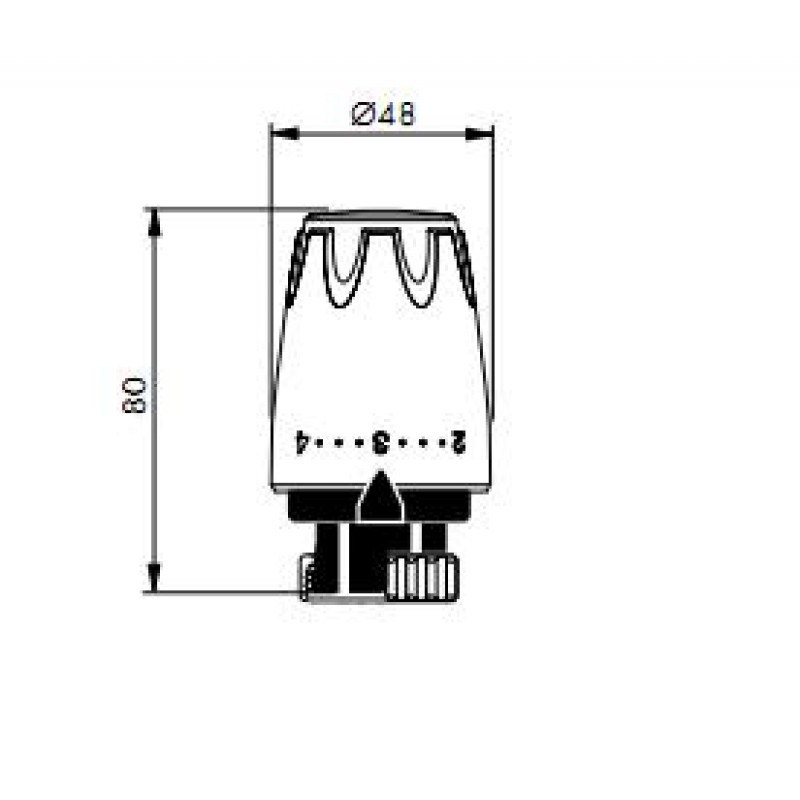

• termostatická hlavica vo farbe biela alebo odtieň "chróm"
• 2 ks redukcia G 1 / 2 na G 3 / 4 s tesniacim "O" krúžkom
• 2 ks plochého tesnenia z EPDM gumy

• montážny návod a návod na obsluhu na osobitnú požiadavku je možné dodať:
• univerzálny kryt armatúry vo farbe biela
• univerzálny kryt armatúry v odtieni "chróm"

Spôsob pripojenia:

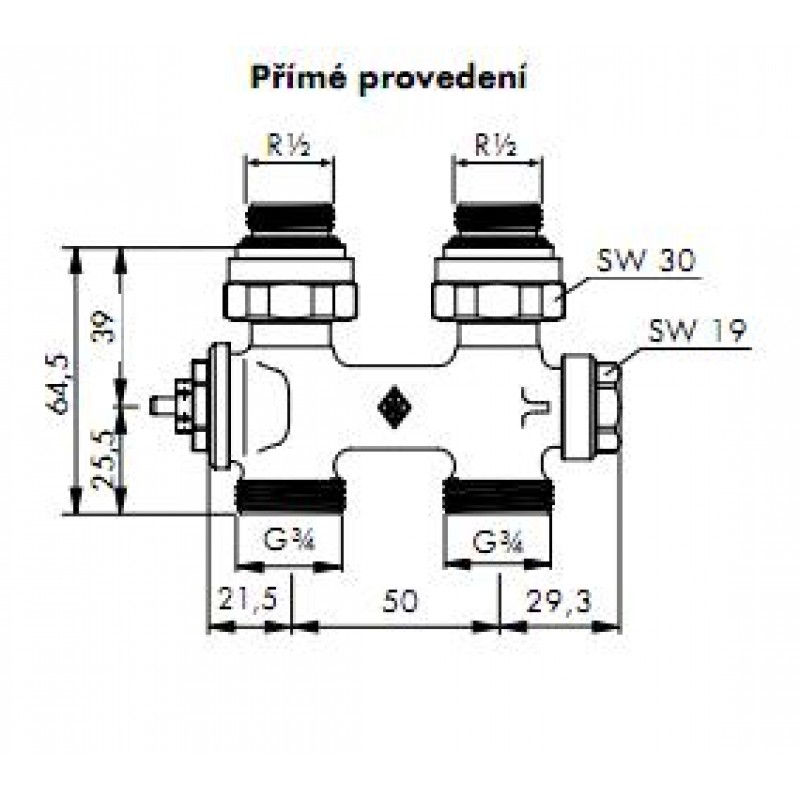

Pripojenie na vykurovaciu sústavu je vonkajším závitom G 3 / 4 a možno využiť zverná spojenie pre medené, plastové, presné oceľové alebo viacvrstvové rúrky. Pripojenie armatúry k vykurovaciemu telesu je pomocou samotesniaci dvojitej vsuvky (redukcia) G 1 / 2 na G 3 / 4, ktorá je súčasťou
dodávky. Ventil armatúry je vybavený vonkajším pripojovacím závitom M 30 x 1,5 pre montážtermostatické hlavice, ktorá je súčasťou dodávky pripojovacej armatúry HM.
