VIADRUS HERCULES U32 5 čl. Liatinový splyňovacie kotol

Popis

VIADRUS HERCULES U32 5 čl. Liatinový splyňovacie kotol

Kotol Hercules U32 je liatinový splyňovacie kotol s ručným prikladaním, radí sa do skupiny kotlov na tuhé palivá. Tento kotol Hercules U32 je určený na ekologické spaľovanie kusového dreva a uhlia.

Konštrukčné vyhotovenie spaľovacej komory umožňuje spaľovanie paliva prirodzeným odťahom spalín bez podpory ventilátora.

V teplovodných systémoch s prirodzenou cirkuláciou vykurovacieho média je možné kotol prevádzkovať bez obehového čerpadla.

Palivo: čierne uhlie, hnedé uhlie, drevo

prednosti:
- spĺňa najprísnejšie normy podľa ČSN EN 303-5
- účinnosť až 89%
- vysoká životnosť českého liatinového výmenníka
- vodou chladené pevné rošty
- nízke nároky na komínový ťah (cca 20 Pa)
- možnosť samotiažneho prevádzky
- jednoduchá obsluha a údržba
- závitové príruby pre ľahkú montáž
- nízka teplota spalín (cca 130 - 160 ° C)
- prevádzka nezávislá na elektrickej energii (bez núteného odťahu spalín a bez obehového čerpadla)

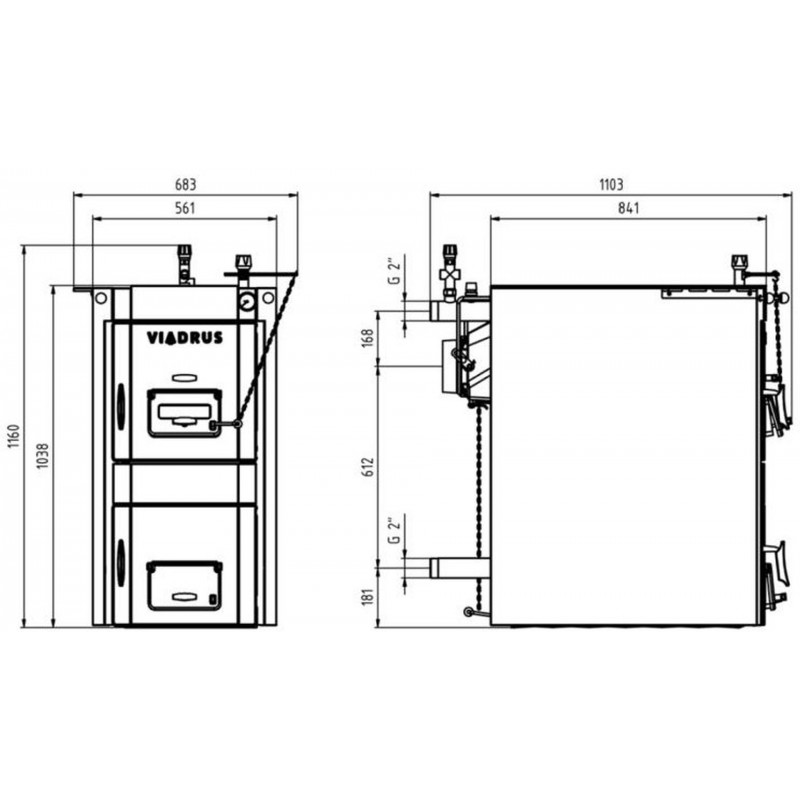

Rozmery a technické parametre kotla
- Objem spaľovacej komory: 51 dm3
- Obsah vody: 52,5 l
- Hmotnosť: 472 kg
- Hĺbka spaľovacej komory: 480 mm
- Priemer dymového hrdla priemer D: 156 mm
- Rozmery kotla: - výška (vr. Podstavca) x šírka (vr. Podstavca): 1221x600 mm
- Rozmery kotla: - hĺbka L: 831 mm
- Rozmery plniaceho otvoru: 310x236 mm
- Maximálny prevádzkový pretlak vody: 400 (4) kPa (bar)
- Minimálne prevádzkový pretlak vody: 50 (0,5) kPa (bar)
- Skúšobný pretlak vody: 800 (8) kPa (bar)
- Minimálna teplota vstupnej vody: 60 ° C
- Odporúčaná prevádzková teplota vykurovacej vody: 60 - 80 ° C
- Hladina hluku: <65 dB
- Prípojky kotla: - vykurovacia voda: 2 "
- Prípojky kotla: - vratná voda: 2 "
- Teplota chladiacej vody pre zariadenia na odvádzanie prebytočného tepla: 5 - 20 ° C
- Pretlak chladiacej vody pre zariadenia na odvádzanie prebytočného tepla: 200 - 600 (2 -6) kPa (bar)

Technické parametre HERCULES U32 D - palivo drevo
- vlhkosť paliva max. 20% výhrevnosť: 14 - 18 MJ. kg-1
- Trieda kotla podľa EN 303 - 5: 3
- Menovitý výkon: 20 kW
- Spotreba paliva: 5,1 kg / h
- Max. hmotnosť paliva v plniacej komore: 12 kg
- Doba horenia pri menovitom výkone: 2 hod
- Teplota spalín pri menovitom výkone: 120 - 160 ° C
- Hmotnostný prietok spalín pri menovitom výkone: 17,52 g / sec
- Komínový ťah: 0,2 mbar
- Účinnosť: 86,5%

Technické parametre HERCULES U32 B - palivo hnedé uhlie
- zrnitosť 20 - 40 mm, vlhkosť paliva max. 15%
- výhrevnosť: 14 - 20 MJ.kg-1
- Trieda kotla podľa EN 303 - 5: 4
- Menovitý výkon: 18 kW
- Spotreba paliva: 3,7 kg / h
- Max. hmotnosť paliva v plniacej komore: 16 kg
- Doba horenia pri menovitom výkone: 4 hod
- Teplota spalín pri menovitom výkone: 120 - 160 ° C
- Hmotnostný prietok spalín pri menovitom výkone: 0,0156 g / sec
- Komínový ťah: 0,25 mbar
- Účinnosť: 82,6%

Technické parametre HERCULES U32 - palivo čierne uhlie
- zrnitosť 20 - 40 mm, vlhkosť paliva max. 15%
- výhrevnosť: 26 - 29 MJ.kg-1
- Trieda kotla podľa EN 303 - 5: 5
- Menovitý výkon: 18 kW
- Spotreba paliva: 3 kg / h
- Max. hmotnosť paliva v plniacej komore: 16 kg
- Doba horenia pri menovitom výkone: 4 hod
- Teplota spalín pri menovitom výkone: 120 - 160 ° C
- Hmotnostný prietok spalín pri menovitom výkone: 0,0196 g / sec
- Komínový ťah: 0,25 mbar
- Účinnosť: 88,5%

Odporúčané rozmery drevených klátov
- Priemer klátov: priemer 40 až 120 mm
- Dĺžka klátov: 280 - 300 mm

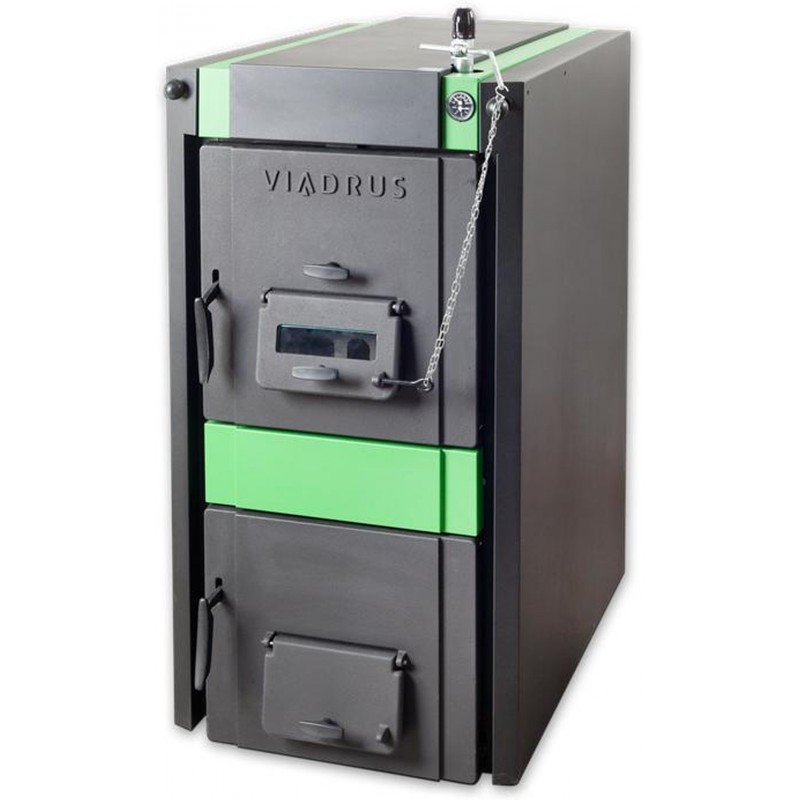

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
