DRAŽICE OKC 500 NTRR / SOL Ohrievač vody stacionárny, 121391301

Popis

DRAŽICE OKC 500 NTRR / SOL Ohrievač vody stacionárny 121391301

OKC NTRR / SOL - Stacionárny ohrievač s dvoma špirálovými výmenníkmi pre ohrev TUV vykurovacou vodou z dvoch zdrojov. Dohrev možno vykonávať kotlom v hornom výmenníku napr kotlom aj elektrickým telesom TJ 6/4 "

Ohrev teplej vody celoročne solárnym systémom s elektrickým alebo nepriamovýhrevným dohrevom, napr plynovým kotlom, alebo kotlom na tuhé palivá. Svojim menovitým výkonom zaručujú dostatočné množstvo TÚV pre bytové jednotky, prevádzky, reštaurácie a podobné zariadenia.

- S dvoma výmenníkmi

Objem zásobníka (bez anódy a výmenníka, atď) [l] 467
Objem zásobníka [l] 436
Priemer [mm] 700
Hmotnosť [kg] 160
Výška [mm] 1892
Prevádzkový tlak TÚV [MPa] 1
Prevádzkový tlak vykurovacej vody [MPa] 1
Max.teplota vykurovacej teploty [° C] 110
Max.teplota TUV [° C] 95
Výhrevná plocha horného výmenníka [m2] 1,4
Výhrevná plocha spodného výmenníka [m2] 2
Výkon horného výmenníka pri tep.spádu 80/60 ° C [kW] 37
Trvalý výkon TÚV * spodného výmenníka pri tep.spádu 80/60 ° C [l / h] 1448
Trvalý výkon TÚV * horného výmenníka pri tep.spádu 80/60 ° C [l / h] 908
Výkon spodného výmenníka pri tep.spádu 60/50 ° C [kW] 26
Výkon horného výmenníka pri tep.spádu 60/50 ° C [kW] 18
Trvalý výkon TÚV * spodného výmenníka pri tep.spádu 60/50 ° C [l / h] 797
Trvalý výkon TÚV * horného výmenníka pri tep.spádu 60/50 ° C [l / h] 552
Doba ohrevu TUV * spodným výmenníkom pri tep.spádu 80/60 ° C [min] 26
Doba ohrevu TUV * horným výmenníkom ** pri tep.spádu 80/60 ° C [min] 17
Doba ohrevu TUV * spodným výmenníkom pri tep.spádu 60/50 ° C [min] 47
Doba ohrevu TUV * horným výmenníkom ** pri tep.spádu 60/50 ° C [min] 27
Tepelné straty [kWh/24h] 2,5

* TÚV-teplá úžitková voda 45 ° C
**) Ohrev objemu prislúchajúceho hornému výmenníka

Vyhotovenie ohrievačov

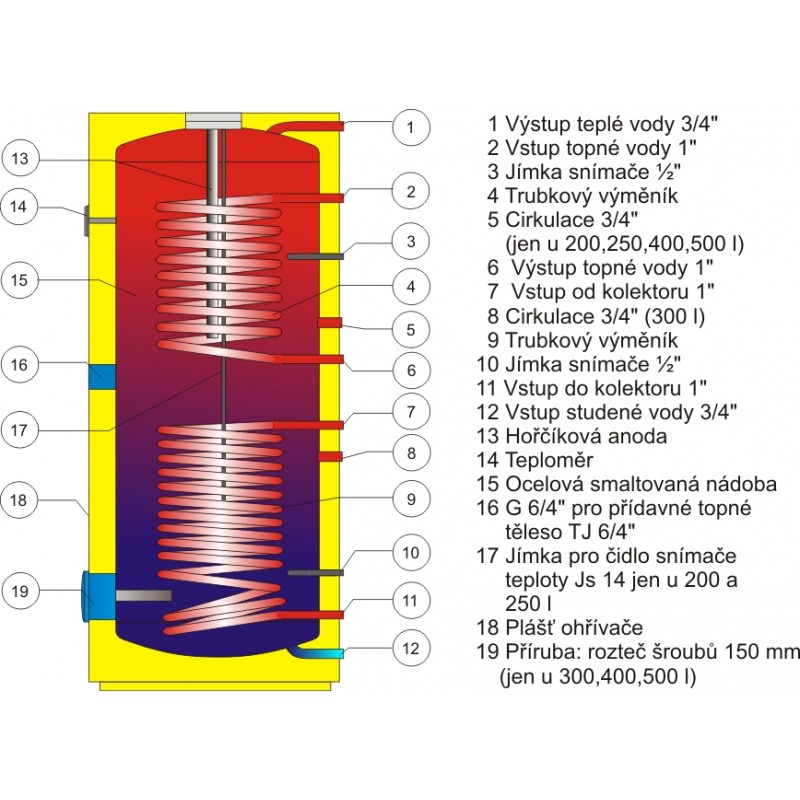

Nová rada smaltovaných nepriamovýhrevných ohrievačov pre solárne systémy na postavenie na zem o objeme 300 litrov so smaltovanou nádobou a výkonným jedným alebo dvoma výmenníkmi pre ohrev TUV z externého zdroja alebo kombinácie rôznych zdrojov. Ohrievač je vybavený čerpadlovú jednotkou Oventrop Regusol 130 a riadiacou jednotkou ESR 21 pre ovládanie solárneho okruhu. Ohrievač má aj cirkulačný otvor.

V dolnej časti ohrievača je umiestnený revízny prírubový otvor pre čistenie vnútra nádoby. Pre použitie ohrievača pre solárny systém je pri ohrievačoch k dispozícii hrdlo 6/4 ", umiestnené nad solárnym výmenníkom pre" elektrickú vykurovaciu jednotku TJ 6/4''.

Najčastejšie využitie
Ohrev teplej vody celoročne solárnym systémom s elektrickým alebo nepriamovýhrevným dohrevom.

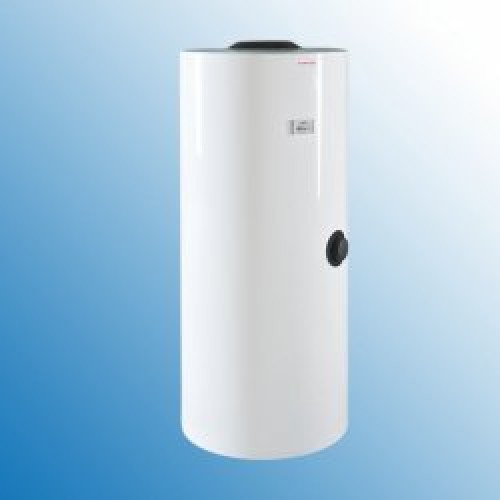

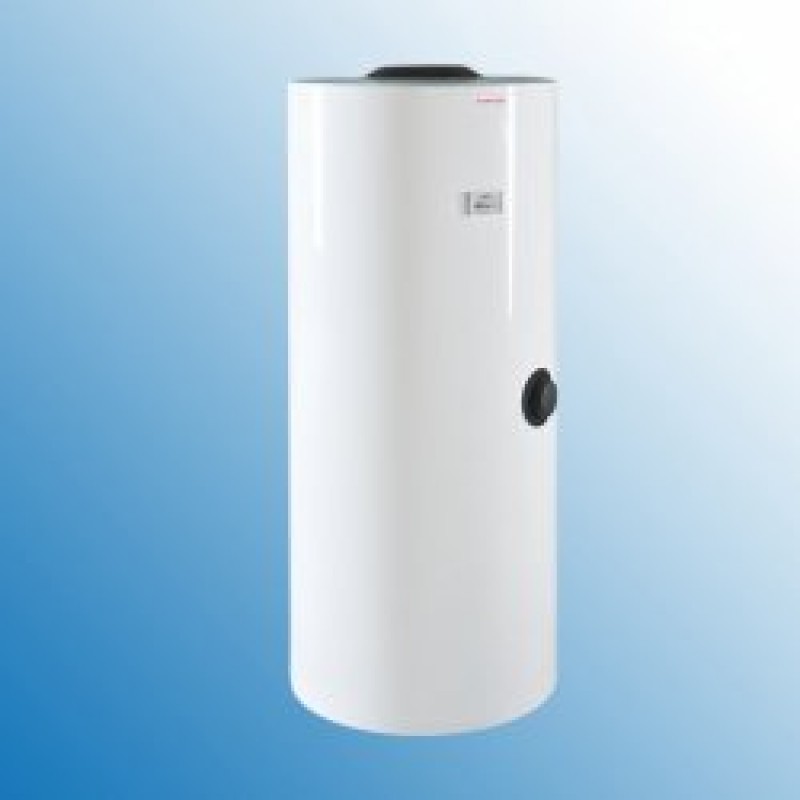

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
