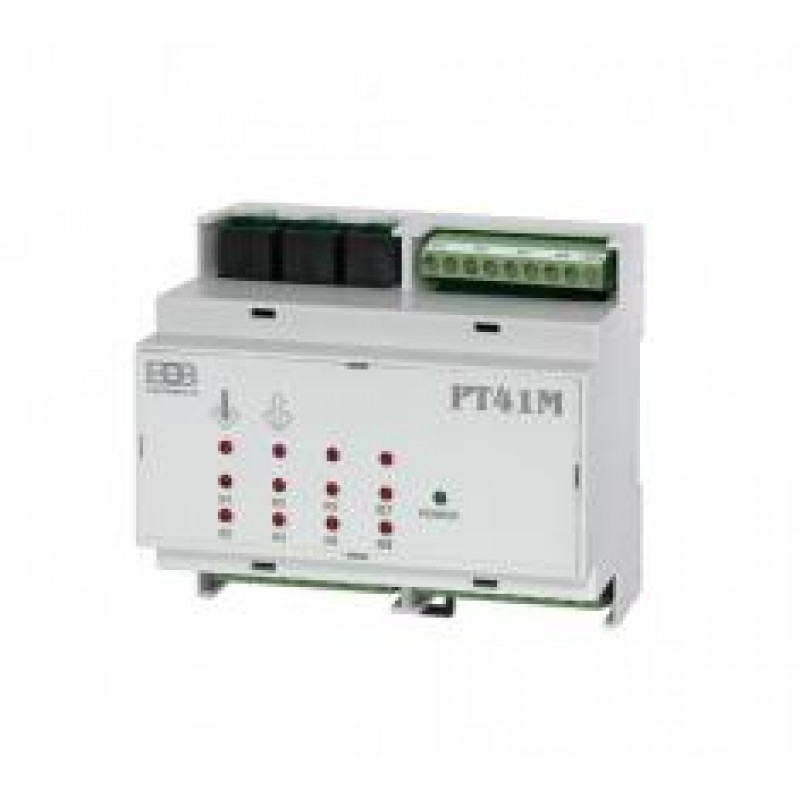

ELEKTROBOCK PT41-M - Jednotka master

Elektronická jednotka tzv MASTER (hlavný), ktorá je schopná regulovať teplotu v 6-tich miestnostiach a súčasne ovládať kotol a obehové čerpadlo.
Vlastnosti PT41-M:

Jednotku PT41-M je možné naprogramovať cez centrálnu jednotku PT41-CJ alebo cez PC (pomocou softvéru PT41). Po pripojení PT41-CJ/PC k jednotke PT41-M dôjde k uloženiu dát do pamäti E-EPROM a centrálna jednotka / PC môže byť odpojená.

Pri zopnutí jedného z vykurovacích okruhov (R1-R6), dôjde do 1min. k zopnutiu výstupu R7, na ktoré môže byť napojené napr čerpadlo. Do 5s od zapnutia R7 sa tiež zopne výstup R8, ktorý je určený pre spínanie kotla. K vypnutiu dochádza naopak, najskôr vypne kotol (R8) a do 5s čerpadlo (R7).

Pri tvalém napojenie na PC je možné získať aktuálne dáta zo všetkých zón a vytvárať si štatistiky pre jednotlivé zóny za určité obdobie.


Funkcie PT41-M:

* Reguluje až 6 zón podľa programu z PT41-CJ (alebo PC)
* 2 výstupy (R7a R8) slúži pre spínanie čerpadla a kotla
* Každá zmena stavu je indikovaná LED na čelnom paneli
* Po nahraní konštánt a programov z PT41-CJ/PC pracuje autonómne (centrálna jednotka / PC nemusí byť pripojené trvale)
* Je rozšíriteľná o ďalšie jednotky (PT41-S pre viac zón)
Napájanie 5V / 2,5 A, DC
Typ komunikácie po linke RS232
Počet vstupov 6 (pre teplotné čidlá)
Počet výstupov 8 (Imax = 6A)
Stupeň krytia IP20
Pracovná teplota 0 ° C až +40 ° C
