Geberit Duofix montážny prvok pre pisoár, 112-130 cm, univerzálne 111.616.00.1

Popis

Technické údaje
• Tlak pri prietoku: 100-800 kPa
• Maximálny skúšobný tlak vody: 1600 kPa
• Maximálny skúšobný tlak vzduchu / inertného plynu: 300 kPa
• Maximálna teplota vody: 30 ° C
• Prietok pri tlaku 1 bar bez obmedzovača prietoku: 0.3 l / s
• Prietok pri tlaku 1 bar s obmedzovačom prietoku: 0.18 l / s

Obsah dodávky
• Nástenka R 1/2 "
• Kryt pre hrubú montáž s vekom
• Pripojovacie rúrka medzi prívodom 32 mm a pisoárom, s tesnením na pisoára
• Ochranná zátka
• Pripojovacie koleno z PE-HD, 63/50 mm
• Ochranné viečko
• Tesnenie 57/50 mm
• Zápachová uzávierka pre pisoár 50 mm, s tesnením na pisoár
• 2 závitové tyče M8
• Upevňovací materiál

Účel použitia
• Pre konštrukcia vykonávané suchým procesom
• K montáži do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
• K montáži do inštalačných stien vysokých na výšku miestnosti
• K montáži do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
• K montáži pisoárov
• K montáži ovládanie splachovania pisoárov Geberit (od roku výroby 2009)

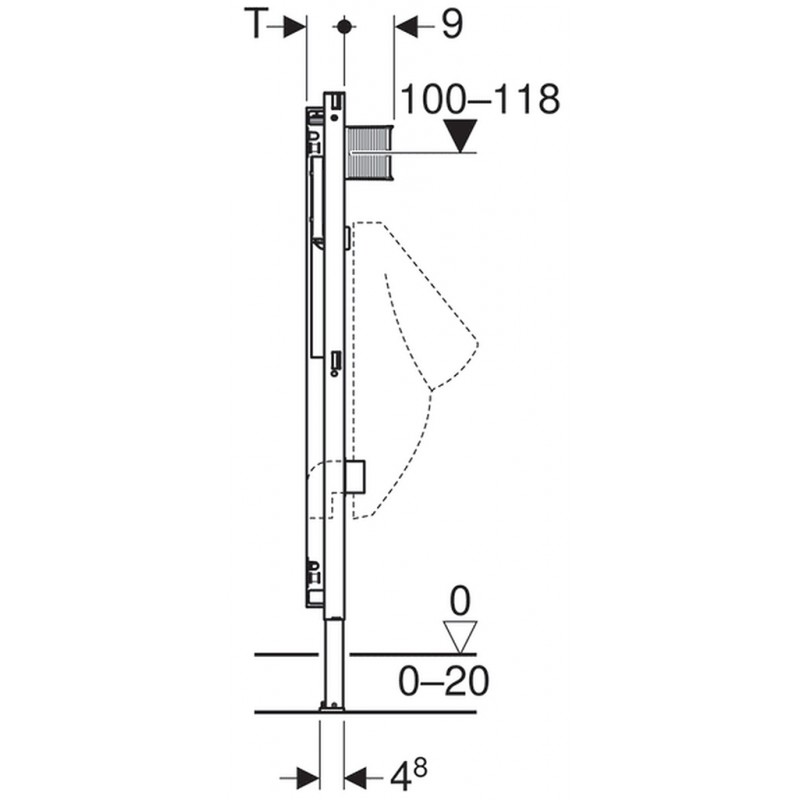

• Na hrúbky podlahy 0-20 cm

Vlastnosti:
• Samonosný rám s nanesenou práškovou farbou
• Rám s vŕtanými otvormi o 9 mm pre upevnenie do drevenej konštrukcie
• Podpery pozinkované
• Podpery nastaviteľné 0-20 cm
• Podpery s protišmykovou úpravou
• Pätné dosky otočné
• Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix

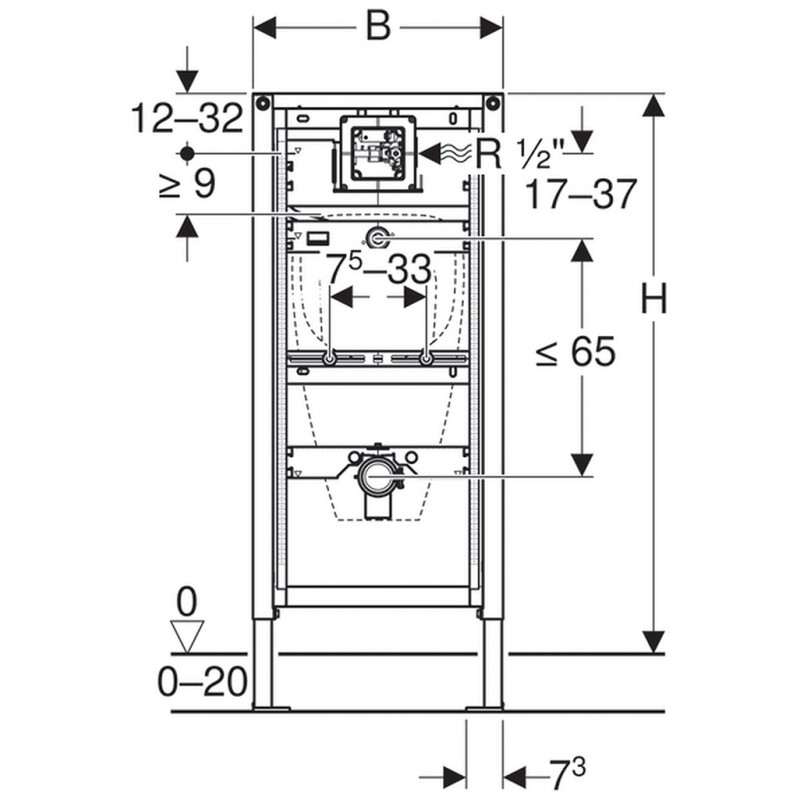

• Výška prvku prispôsobiteľná pisoáru, 112-130 cm
• Univerzálna krabica pod omietku pre ovládanie splachovania pisoárov Geberit
• Svorka pre pripojenie elektriny pre prívod elektriny v krabici pod omietku
• Prívod vody vpravo na krabici pod omietku
• Prívod vody vhodný pre MasterFix a MeplaFix
• Nástenka na montáž bez náradia
• Predinštalovaný uzatvárací ventil s reguláciou
• So zabudovanou rúrkovou chráničkou na vyplachovanie potrubí
• Kryt pre hrubú montáž pre servisný otvor 10,5 x 10,5 cm s možnosťou skrátenia bez náradia
• Prívodná hadica ohýbateľné
• Prívodná hadica s vedením na zabránenie stojacej vode
• Upevnenie pre prívod 32 mm výškovo nastaviteľné
• Upevnenie pre pripojovacie koleno výškovo nastaviteľné a zvukovo izolované
• Upevnenie pisoárov M8, nastaviteľná na šírku a výšku
• Priečne nosníky s označením stredu, nastaviteľné bez náradia
• Dodatočné upevnenie pre pisoár s príslušenstvom možné
• S príslušenstvom prestaviteľné na pisoáre s ostrekovacie hlavicou

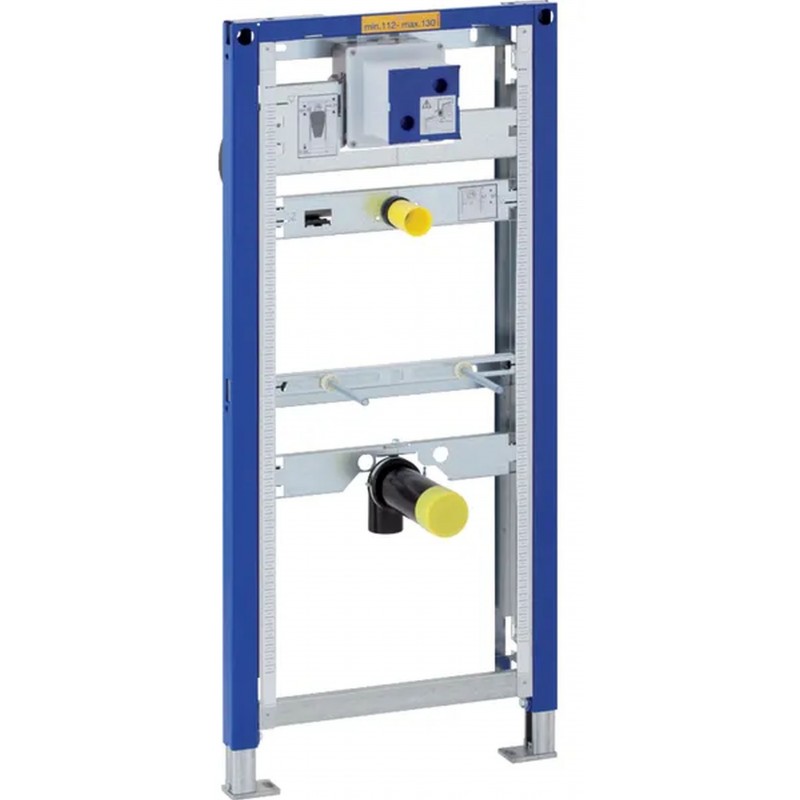

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
