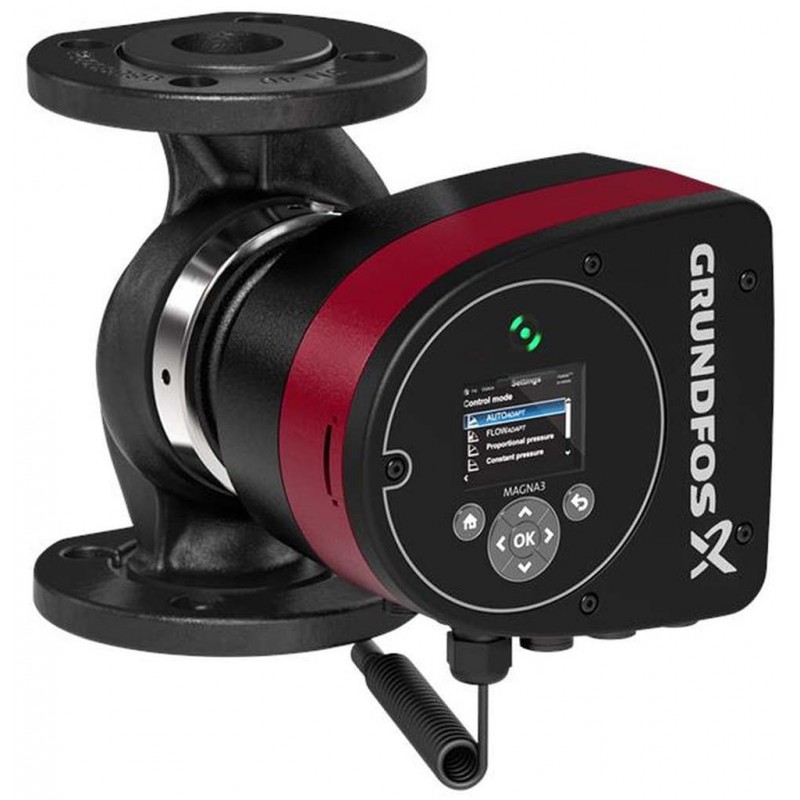

Grundfos MAGNA3 40-40 F 220 1x230V PN6/10 čerpadlo obehové 97924266

Popis

Grundfos MAGNA3 40-40 F 220 1x230V PN6/10 Pompa obiegowa 97924266

MAGNA3 - viac ako čerpadlo
S jeho bezkonkurenčné účinnosťou, plánovité rozsah a vstavaný komunikačný firewallových funkcií funkcie nahrádzajúci systémových komponentov, MAGNA3 je ideálny pre inžinierov a projektantov, ktorí sa snažia vytvárať vysoko výkonné systémy budov.
To čerpadlo Grundfos Master Class sa hodí ako na vykurovanie a chladenie aplikácií dokonale, takže je jasnou voľbou pre takmer všetky stavebné projekt - staré alebo nové.
MAGNA3 je so zapuzdreným rotorom, tj čerpadlo a motor tvoria kompaktnú jednotku bez upchávky a je opatrené len dvoma tesniacimi krúžkami. Ložiská sú mazané čerpanou kvapalinou.

Inovatívny strmeň s iba jednou skrutkou umožňuje jednoduché premiestnenie hlavy čerpadla.
MAGNA3 je čerpadlo bez nutnosti údržby as mimoriadne nízkymi nákladmi na dobu životnosti.

Čerpadlo sa vyznačuje nasledovné:
• radič integrovaný v ovládacej skrini
• ovládací panel s TFT displejom na ovládacej skrini
• riadiacej jednotky pripravené pre voliteľné moduly CIM
• vstavaný diferenčného tlaku a teploty čidlo
puzdro • liatinové čerpadlo (v závislosti od modelu)
• z uhlíkových vlákien vystužený kompozitný rotor
• nerez oporná doska ložiská a puzdro rotora
• hliníkovej zliatiny Teleso statora
• vzduchom chladené výkonovej elektroniky
MAGNA3 je jednofázový čerpadlo.

charakteristické vlastnosti
• AUTOADAPT.
• FLOWADAPT a FLOWLIMIT (viac ako funkciu čerpadla, pretože znižuje potrebu čerpadlo škrtiace ventily).
• Regulácia na proporcionálny tlak.
• Regulácia na konštantný tlak.
• Regulácia na konštantnú teplotu.
• konštantné krivky.
• Max. alebo min. krivky.
• Automatický redukovaný nočnú prevádzku.
• Žiadne externé motorová ochrana nutná.
• Izolačné škrupiny dodávané s Samostatná čerpadlá pre vykurovacie systémy.
• Veľký rozsah teplôt, kde sú teplota čerpanej kvapaliny a okolitá teplota na sebe nezávislé.

komunikácie
MAGNA3 umožňuje komunikáciu prostredníctvom nasledujúcich úkonov:
• Bezdrôtový Grundfos GO vzdialenej
komunikácia • zbernice pomocou modulu CIM
• digitálne vstupy
• reléové výstupy
• analógový vstup (viac ako funkciu čerpadla ako tepelnej energie meter)

Motor a elektronická riadiaca
MAGNA3 zahŕňa 4-pólový synchrónny motor s permanentnými magnetmi (PM motora). Tento typ motora sa vyznačuje vyššiu účinnosť než konvenčné asynchrónnym motorom s kotvou nakrátko.
otáčky čerpadla je riadené integrovaným frekvenčným meničom.
snímač diferenčného tlaku a teploty je začlenená v čerpadle.

Technické parametre:
Liquid:
Čerpaná kvapalina: Voda
Rozsah teploty kvapaliny: -10 .. 110 ° C
Teplota kvapaliny: 20 ° C
Hustota: 998,2 kg / m3
Kinematická viskozita: 1 mm2 / s

Technické údaje:
Teplotná trieda TF: 110
Schválenie značky na typovom štítku: CE, VDE, EAC

materiály:
Teleso čerpadla: Liatina
Teleso čerpadla: EN-GJL-250
Teleso čerpadla: ASTM A48-250B
Obežné koleso: PES 30% GF

inštalácie:
Rozsah okolitej teploty: 0 .. 40 ° C
Maximálny prevádzkový tlak: 10 bar
Štandardné príruba: DIN
Potrubné prípojka: DN 40
Tlakový stupeň: PN6 / 10
Port-a výtlačným hrdlom: 220 mm

Elektrické údaje:
Príkon - P1: 12 .. 97 W
Maximálny odber prúdu: 0,11 .. 0,8
Frekvencia: 50 Hz
Menovité napätie: 1 x 230 V
Krytie (IEC 34-5): X4D
Trieda izolácie (IEC 85): F

Ostatné:
Label: Grundfos Blueflux
Energie (EEI): 0.18
Čistá hmotnosť: 9,92 kg
Hrubá hmotnosť: 10,4 kg
Prepravný objem: 0,016 m3

Obrázky sa môžu líšiť od originálneho produktu/položky.
