Popis

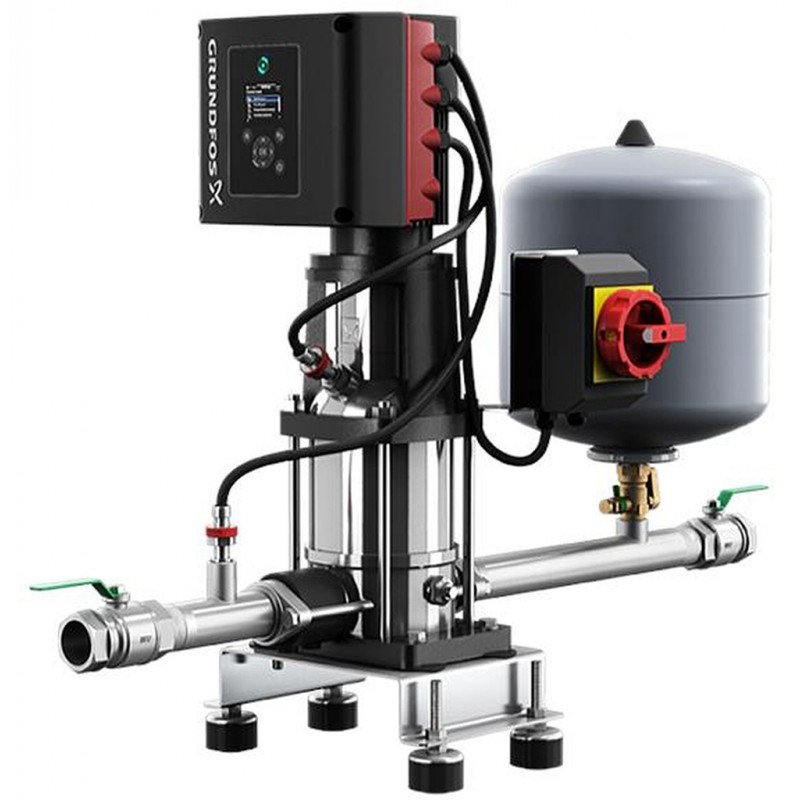

Grundfos Hydro Solo-E CRIE 5-7 – posilňovacia stanica
Grundfos Hydro Solo-E CRIE 5-7 je posilňovací systém tvorený kombinovanou jednotkou obsahujúcou jedno čerpadlo s premenlivými otáčkami (CRE) vybavené uzatváracím ventilom, spätným ventilom, sacím a výtlačným potrubím, snímačom výtlačného tlaku, tlakomerom, membránovou nádobou, snímačom sacieho tlaku, základovým rámom s tlmičmi vibrácií a hlavným vypínačom. Posilňovací systém je vo výrobnom závode nakonfigurovaný a odskúšaný na prevádzku pri konštantnom tlaku.
Hlavné výhody
- Riadenie na konštantný tlak
- Odhad prietoku
- Ochrana proti chodu nasucho
- Ochrana proti kavitácii
- Reléová konfigurácia chodu/alarmu čerpadla
- Trojfázový motor MGE s prírubou IEC, meničom frekvencie a regulátorom PI integrovaným vo svorkovnici motora
- Integrovaná ochrana proti preťaženiu a nadmernej teplote motora aj elektroniky
- Grafický displej a ovládací panel umožňujú jednoduché monitorovanie prevádzky systému a nastavenie riadiacich parametrov
- Indikátor Grundfos Eye poskytujúci vizuálnu signalizáciu stavu čerpadla
- Možnosť komunikácie pomocou diaľkového ovládania Grundfos GO Remote (príslušenstvo)
- Svorkovnica s radom vstupov a výstupov pre pokročilé aplikácie
Vhodné použitie
- Prevádzka pri konštantnom tlaku
- Pokročilé aplikácie, v ktorých je vyžadovaných veľa vstupov a výstupov
Všeobecné údaje
| • Menovitý prietok | 6.9 m3/h |
| • Menovitá dopravná výška | 54.4 m |
| • Stupne | 7 |
| • Obežné kolesá | 7 |
| • Primárna upchávka | HQQE |
| • Kód mechanickej upchávky | HQQE |
| • Schválenia | CE, EAC, CN ROHS EXE, MORO, SEPRO |
Materiály
| • Teleso čerpadla | Nehrdzavejúca oceľ EN 1.4408 / AISI 316 |
| • Obežné koleso | Nehrdzavejúca oceľ EN 1.4301 / AISI 304 |
Inštalačné údaje
| • Max. teplota okolia | 50 °C |
| • Maximálny prevádzkový tlak | 10 bar |
| • Štandard vstupnej prípojky | OVAL |
| • Typ pripojenia sacieho hrdla | Rp |
| • Typ pripojenia výtlačného hrdla | Rp |
| • Veľkosť pripojenia sacieho hrdla | 1 1/4 inch |
| • Veľkosť výtlačného hrdla | 1 1/4 inch |
| • Veľkosť príruby motora | FT115 |
Kvapalina
| • Čerpaná kvapalina | Voda |
| • Rozsah teploty kvapaliny | 0 .. 60 °C |
| • Zvolená teplota kvapaliny | 20 °C |
| • Hustota | 998.2 kg/m3 |
Elektrické údaje
| • Typ motora | 90SC |
| • Menovitý výkon - P2 | 1.5 kW |
| • Frekvencia elektrickej siete | 50 / 60 Hz |
| • Menovité napätie | 1 x 200-240 V |
| • Menovitý elektrický prúd | 9.1-7.6 A |
| • Cos phi - účinník | 0.99 |
| • Menovité otáčky | 360-4000 ot/min |
| • Krytie (IEC 34-5) | IP55 |
| • Trieda izolácie (IEC 85) | F |
| • Zabudovaná ochrana motora | ELEC |
Riadiace jednotky
Nádrž
Ostatné
| • Čistá hmotnosť | 43.8 kg |
| • Hrubá hmotnosť | 54 kg |
| • Prepravný objem | 0.6 m3 |
Obsah dodávky
- Posilňovací systém Grundfos Hydro Solo-E CRIE 5-7
- Čerpadlo s premenlivými otáčkami (CRE)
- Uzatvárací ventil
- Spätný ventil
- Sacie a výtlačné potrubie
- Snímač výtlačného tlaku
- Tlakomer
- Membránová nádoba
- Snímač sacieho tlaku
- Základový rám s tlmičmi vibrácií
- Hlavný vypínač
Grundfos Hydro Solo-E CRIE 5-7 je posilňovací systém nakonfigurovaný a odskúšaný na prevádzku pri konštantnom tlaku. Je vybavený čerpadlom s premenlivými otáčkami (CRE), trojfázovým motorom MGE s meničom frekvencie a regulátorom PI, grafickým displejom, indikátorom Grundfos Eye a podporuje komunikáciu prostredníctvom Grundfos GO Remote. Svorkovnica s radom vstupov a výstupov umožňuje použitie motora v pokročilých aplikáciách, v ktorých je vyžadovaných veľa vstupov a výstupov.
```
Obrázky sa môžu líšiť od originálneho produktu/položky.
