Grundfos MAGNA3 25-100 180 1x230V obehové čerpadlo PN16 97924252

Popis

Grundfos MAGNA3 25-100 180 1x230V obehové čerpadlo PN16 97924252

Pokročilé obehové čerpadlo MAGNA3 disponuje obsiahlym výrobným programom, zabudovanými komunikačnými možnosťami a funkcionalitami. MAGNA3 je ideálny pre dosiahnutie maximálneho výkonu a komfortu. Vhodné pre systémy vykurovania, chladenia aj cirkulácie TV.

MAGNA3 je mokrobežné čerpadlo - čerpadlo a motor tvoria jednu jednotku, bez upchávky. Ložiská sú mazané čerpanou kvapalinou. Inovatívny upínacie spona s iba jednou skrutkou umožňuje ľahkú zmenu polohy hlavy čerpadla. MAGNA3 nevyžaduje údržbu a poskytuje extrémne nízke náklady počas životného cyklu čerpadla.

Charakteristické črty čepadla MAGNA3:
- riadiaca jednotka vo svorkovnici
- ovládací panel s tenkým displejom na svorkovnici
- svorkovnice pripravená pre voliteľné CIM moduly
- zabudovaný snímač diferenčného tlaku a teploty
- vzduchom chladená elektronika

Čerpadlo je jednofázové.

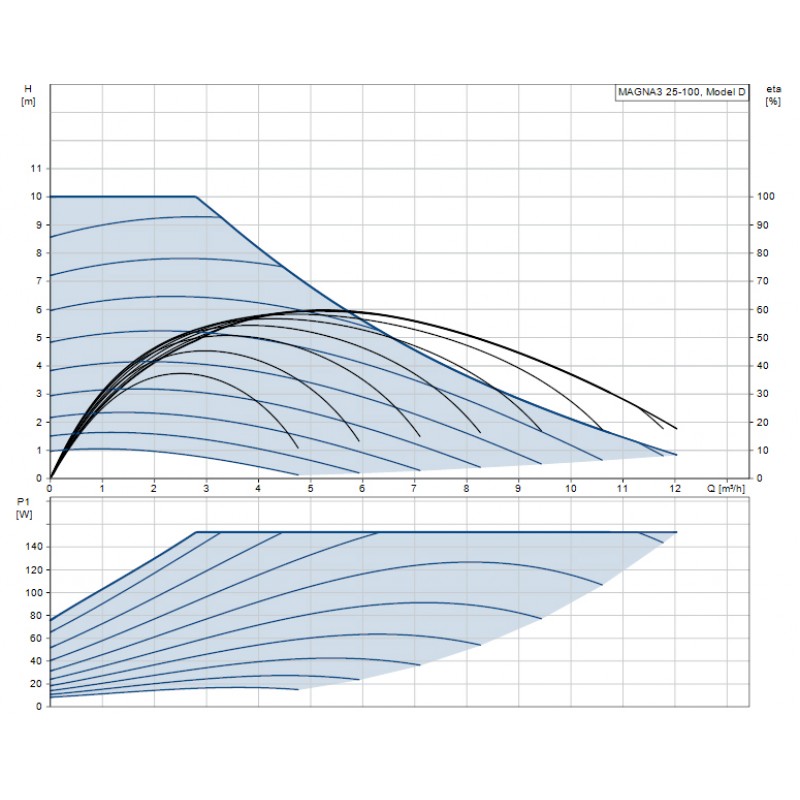

Technické parametre:
- Men. prietok: 5.43 m3/h
- Men. dopravná výška: 6.273 m
- Max. dopravná výška: 100 dm
- Teplotná trieda TF: 110
- Schvál. značky na typovom štítku: CE, VDE, EAC, CN ROHS, WEEE
- Model: D

Materiály:
- Teleso čerpadla: Liatina
- Teleso čerpadla: EN-GJL-200
- Teleso čerpadla: ASTM A48-200B
- Obežné koleso: PES 30% GF

Inštalácia:
- Rozsah okolitej teploty: 0 .. 40 °C
- Maximálny prevádzkový tlak: 16 bar
- Potrubná prípojka: G 1 1/2"
- Menovitý tlak: PN16

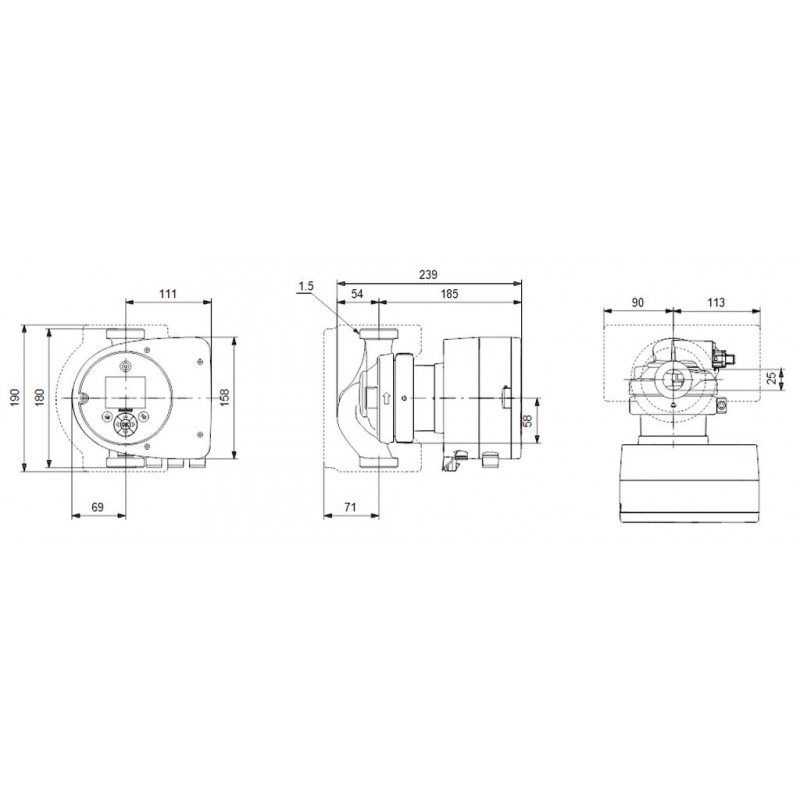

- Vzdialenosť mazi sacím a výtlačným hrdlom: 180 mm

Kvapalina:
- Čerpaná kvapalina: Voda
- Rozsah teploty kvapaliny: -10 .. 110 °C
- Vybraná teplota kvapaliny: 60 °C
- Hustota: 983.2 kg/m3

Elektrické údaje:
- Príkon - P1: 9 .. 153 W
- Frekvencia el. siete: 50/60 Hz
- Menovité napätie: 1 x 230 V
- Max. spotreba el. prúdu: 0.09 .. 1.33 A
- Krytie (IEC 34-5): X4D
- Trieda izolácie (IEC 85): F

Iné:
- Energet. účinnosť (EEI): 0.18
- Čistá hmotnosť: 4.81 kg
- Hrubá hmotnosť: 5.27 kg
- Prepravný objem: 0.015 m3

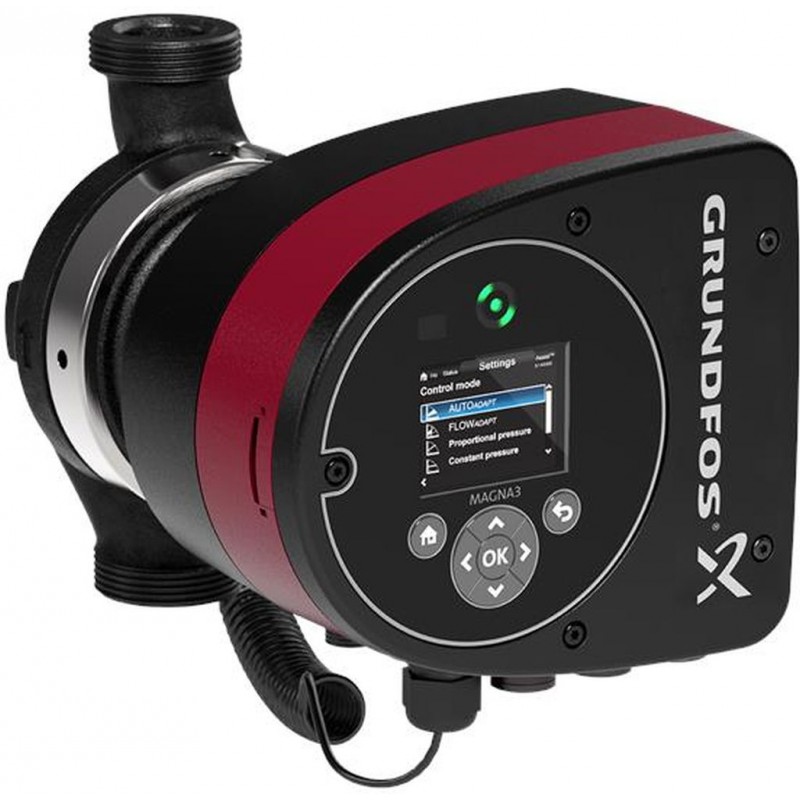

ilustračné foto
