Kermi panelový radiátor VM so stredovým pripojením 22 600/1100 FTM220601101L1K

Popis

Panelové vykurovacie teleso s vstavaným ventilom a spodným stredovým pripojením
Vykurovacie teleso dvojpanelové, dve rozšírené prestupné plochy

Profilované panelové vykurovacie teleso s prednostne vykurovanou čelnou doskou - systém Therm X2, vstavanou ventilovou vložkou a spodným stredovým pripojením. U vícedeskových prevedení s efektom prvotného nahriatia čelnej dosky pre zvýšenie účinnosti a zlepšenie tepelnej pohody. Teleso je vyrobené z oceľového plechu hr. 1,25 mm. Typy 11-33 majú bočné a horné zakrytovanie. Na zadnej strane sú privarené upevňovacie lamely - 4 ks pre dĺžky do 1600 mm (vrátane), 6 ks pre dĺžku 1800 mm a väčšie. Ventilová vložka V3K je z výroby prednastavená podľa menovitého výkonu.

Súčasťou dodávky telesa je upevňovacia sada (závrtná konzola + príslušenstvo).

Materiál: oceľový plech St 12.03, hr. 1,25 mm
Vstavaný ventil: ventilová vložka V3K
Hlavica ventilu: štandardné M30x1.5
Najvyšší prípustný prevádzkový pretlak: 1.0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C
Pripojovací závit: 2 x G3 / 4 '' vonkajšie
Spôsob pripojenia: stredové pripojenie, ventil vľavo
Súčiniteľ odporu:? T = 2,500 (DN 15)

Teplotný exponent n = 1,293
Teplotný spád: 75/65/20 ° C
Hmotnosť telesa = 34,500 kg / m
Vodný objem = 6,300 l / m
Výmenná plocha = 7,420 m2 / m
Hĺbka B = 100 mm
Pripojovacie rozteč h = 50 mm

Výška H = 600 mm
Dĺžka: 1100 mm
Tepelný výkon: 1833 Q (W)

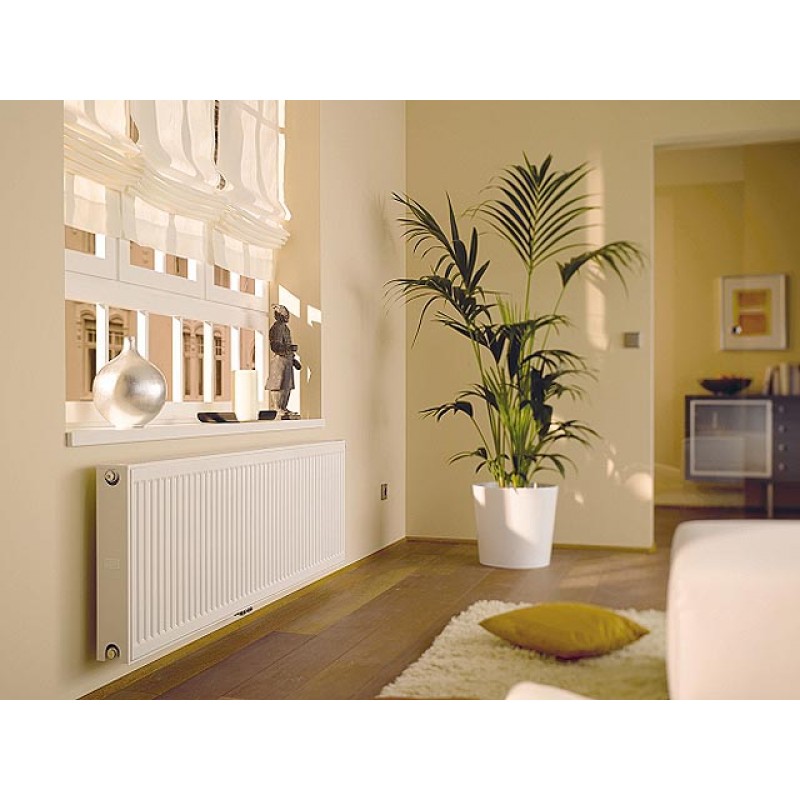

ilustračné foto
