KORADO RADIK panelový radiátor typ MM 21 600 / 1200 21-060120-M0-10

Popis

KORADO doskový radiátor typ MM 21 600 / 1200 21-060120-M0-10

Doskové vykurovacie telesá RADIK MM sú určené pre moderne riešené vykurovacie sústavy s núteným obehom teplonosnej látky a horizontálne vedeným rozvodným potrubím pod vykurovacím telesom v podlahe, v stene alebo po stene zakryté lištou. Zo zadnej strany sú privarené dve horné a dolné príchytky, radiátory o dĺžke 1800 mm a dlhšie majú navarené šesť príchytiek.
Jedinečné konštrukčné riešenie odlišuje RADIK MM nielen od konkurencie, ale aj od jednotlivých tradičných modelov RADIK.

Parametre:

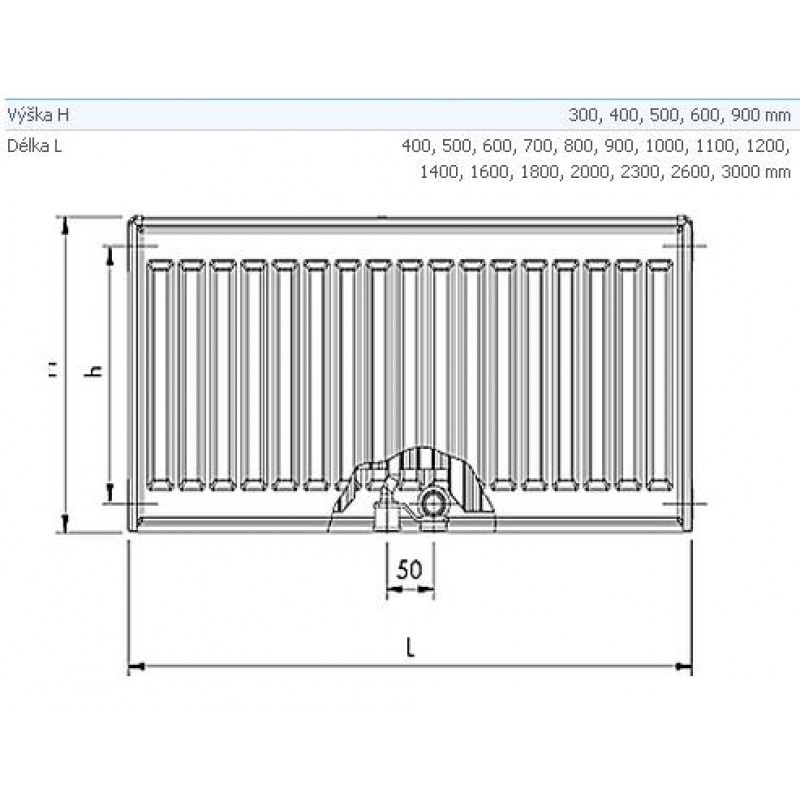

Výška: 600 mm
Dĺžka: 1200 mm

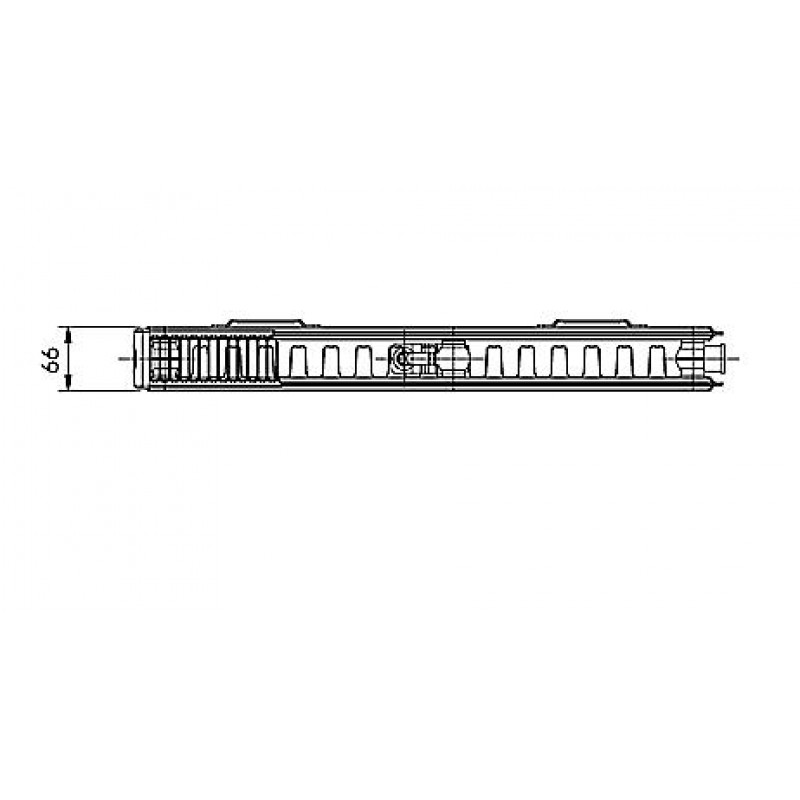

Hĺbka: 66 mm
Pripojovacie rozteč (spodné pripojenie): 50 mm
Pripojovacie rozteč (bočné pripojenie): h = H - 54 mm
Pripojovací závit: 6 x G1 / 2 "vnútorný
Najvyšší prípustný prevádzkový pretlak: 1,0 MPa
Najvyššia prípustná prevádzková teplota: 110 ° C

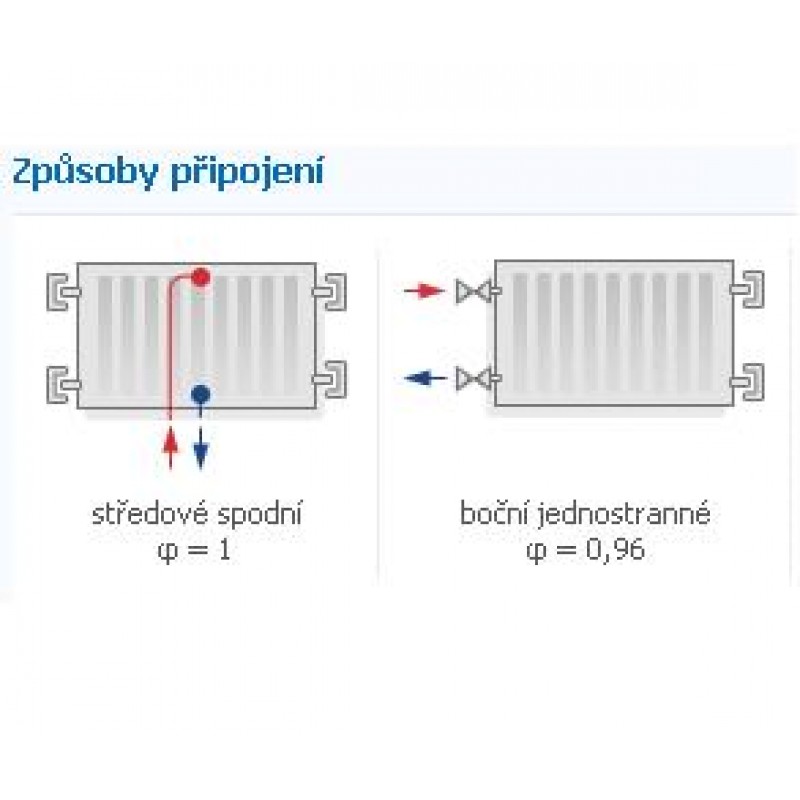

Pripojenie vykurovacieho telesa: spodné stredové, ľavé alebo pravé bočné
Tepelný výkon: 90/70 ° C 1946 W, 75/65 ° C 1541 W

Cena je vrátane uchytenia.

Charakteristické znaky RADIK MM:

riešenie vnútorného rozvodu VŠETKO V STREDU:
-Spodné stredové pripojenie na vykurovaciu sústavu s roztečou 50 mm
-Jeho stredové prepojenie s doskou vykurovacieho telesa

Doskové vykurovacie teleso BEZ VENTILU.

U spodného stredového pripojenia odporúčame použiť Pripojovacie armatúru HM.

ARMATÚRA HM je špeciálne vyvinutá pre pripojenie doskových vykurovacích telies RADIK MM tj vykurovacieho telesa bez ventilu so spodným pripojením s roztečou 50 mm. S výhodou ju možno tiež použiť pre všetky ďalšie vykurovacie telesá KORALUX a KORATHERM sa rovnakým spôsobom pripojenia na vykurovaciu soustavu.Jedná sa o integrovanú armatúru tj v tele armatúry je integrovaný ventil a regulačné uzatváracie skrutkovania a možno teda odpojiť vykurovacie teleso od vykurovacej sústavy bez prerušenia prevádzky. Armatúra umožňuje prednastavenie prietoku vykurovacím telesom,
jeho uzavretie na vstupe i výstupe a vďaka termostatické hlavici reguláciu tepelného výkonu vykurovacieho telesa v závislosti na teplote vo vykurovanej miestnosti. Stupeň prednastavenia je daný
počtom otáčok kolky regulačného šróbenia z polohy "uzavreté". Prednastavenie regulačného stupňa je reprodukovateľné tj pri uzatvorení prietoku a následnom otvorení nedôjde k zmene v nastavení regulačného stupňa.

Všeobecné údaje
RADIK sú oceľové doskové vykurovacie telesá s prirodzeným prúdením vzduchu okolo ich prestupné plochy. Sú vyrábané v jednoduchom, zdvojenom alebo troch doskovom prevedení. Základné prestupové plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanáliky. Pre zvýšenie tepelného výkonu je u niektorých typov na vnútornú stranu dosky privarená prídavná prestupný plocha. Doska je vyrobená z dvoch výliskov z oceľového plechu, ktoré sú v mieste vertikálnych prelisov spojené bodovými a po obvode švovými zvary. Je použitý oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá triede FePO1 podľa EN 10130 a EN 10131. Prídavná prestupný plocha je tvarovaná z oceľového plechu a je bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie veľmi priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy vykurovacieho telesa.

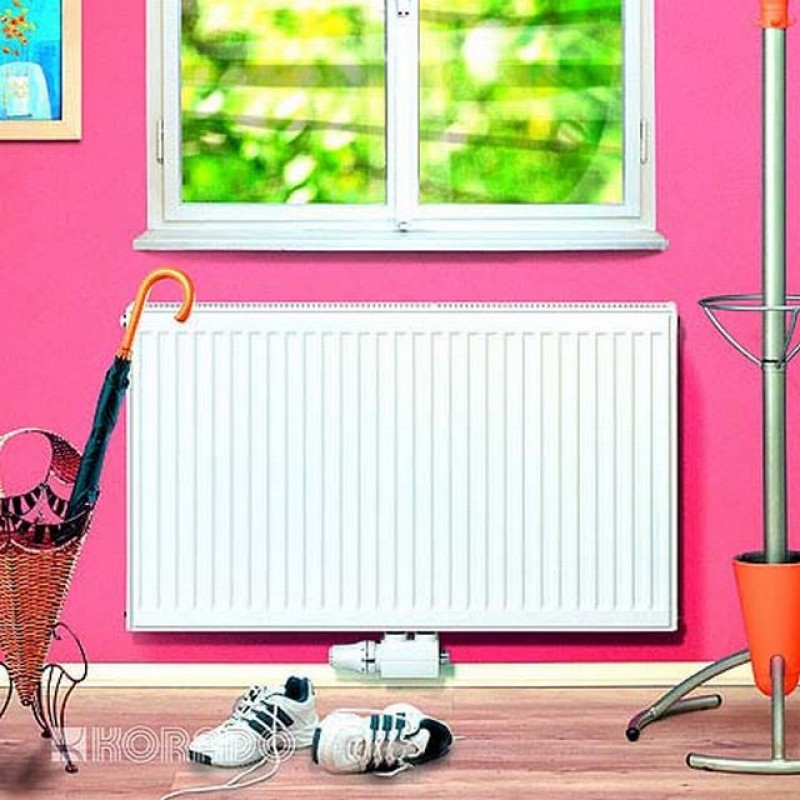

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
