PROTHERM S2 zostava oddelená priemer 80 mm 0020056514

Popis

PROTHERM S2 zostava oddelená priemer 80 mm 0020056514

Oddymenia k závesným plynovým kotlom.

Popis:
Zostava je určená na pripojenie ku kotlu a navzájom nezávislé zmene smeru do oddelených vodorovných úsekov priemer 80 o dĺžke 1 meter, ukončených zodpovedajúcimi koncovými diely. Pre dosiahnutie potrebnej trasy je možné do
zostavy začleniť ďalšie diely oddymenia: rúrky "T2", kolená "K2A" a "K12".

Prevedenie: Lakované

Upozornenie:
Pri spádovanie trasy smerom ku kotlu je vhodné použiť diely
pre odvod kondenzátu "O2" alebo "Z2".

Tlaková strata:
5 Em

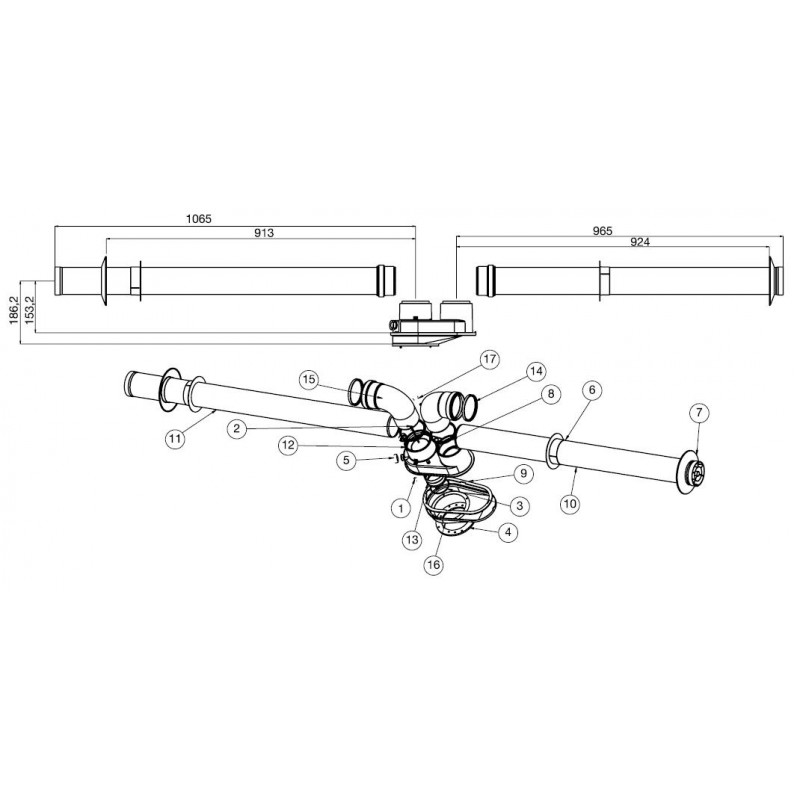

Obsah zostavy:
1 2 × skrutka 4,2 × 13
2 2 × skrutka 4,2 × 80
3 1 × tesniaci krúžok priemer 60 mm
4 1 × tesnenie pod prírubu
5 2 × odberné (meracie) miesto
6 2 × tesniace ružice - vnútorné
7 2 × tesniace ružice - vonkajšie
8 2 × tesnenie priemer 80
9 1 × tesnenie rozdeľovacieho členovi
10 1 × rúrka nasávania vr. košíku
11 1 × rúrka výfuku vr. košíku
12 1 × rozdeľovací člen
13 1 × vnútorné adaptér
14 2 × tesnenie priemer 88 mm
15 2 × koleno priemer 80 mm - 90 °
16 1 × uzáver (dno) rozdeľovacieho členovi
17 1 × zátka
Balené v krabici

Náhradné diely:
1 Tesnenie pod prírubu TP1D 4179
7 Silikónová ružica priemer 80 SR2 2927
8 Tesnenie priemer 80 TE2 5303
10 Rúrka s košíkom (T4) 2821
11 Rúrka s košíkom T4 2821
12 Rozdeľovací člen R1 0020045058
15 Koleno priemer 80 K2A 2830

ILUSTRAČNÉ FOTO
