Popis

DRAŽICE OKC 400 NTRR/BP ohrievač stacionárne 121490101

Nádoba zásobníka je zvarená z oceľového plechu, výmenníky z oceľovej rúrky a ako celok posmaltovaná smaltom odolávajúcim teplej vode. Ako dodatočná ochrana proti korózii je v hornej časti zásobníka vmontovaná horčíková anóda, ktorá upravuje elektrický potenciál vnútra nádoby a znižuje tak nebezpečenstvo jej prehrdzavenia. Do nádoby sú privarené vývody teplej, studenej vody a cirkulačný otvor. U zásobníkov na
boku sa pod plastovým krytom nachádza čistiaci a revízny otvor zakončený prírubou, do otvoru možno namontovať vykurovaciu jednotku s rôznym výkonom. Zásobník má otvor G6 / 4 "kam je možné namontovať výhrevné teleso radu TJ G6 / 4". To sa používa, ak je zásobník zapojený v solárnom systéme alebo v systéme s tepelným čerpadlom, pre dohriatiu vody v hornej časti zásobníka na požadovanú teplotu.

Zásobník sa umiestňuje na zem vedľa zdroja vykurovacej vody alebo v jeho blízkosti. Nádoba je skúšaná tlakom 0,9 MPa, výmenníky tlakom 1,5 MPa. indikátor
teploty je umiestnený na plášti ohrievača. Izoláciu nádoby tvorí 50 mm polyuretánovej peny. Na zásobník je nasadený plastový plášť (tvrdený polystyrén).

Verzia NTR má jeden výmenník umiestnený v dolnej časti zásobníka a k ohrevu sa využíva jeden zdroj vykurovacej vody.

Verzia NTRR je vybavená dvoma výmenníkmi pre ľubovoľnú kombináciu dvoch zdrojov vykurovacej vody, je možné zapojiť obaja výmenníky do série. Typy NTR / BP a NTRR / BP nemajú vykurovacie teleso. Zásobník nemožno použiť pre prietokový ohrev teplej vody vo výmenníku.

Technické parametre:
Objem: 363 l
Hmotnosť bez vody: 145 kg
Prevádzkový tlak teplej vody: 1 MPa
Prevádzkový tlak vykurovacej vody: 1 MPa
Max. teplota vykurovacej vody: 110 ° C
Max. teplota teplej vody: 90 ° C
Výhrevná plocha horného výmenníka: 1 m2
Výhrevná plocha spodného výmenníka: 2 m2
Výkon spodného / horného výmenníka pri teplote vykurovacej vody 80 ° C a prietoku 720L / h: 26/58 kW
Trvalý výkon teplej vody (1) horného / spodného výmenníka: 1423/638 l / h
Doba ohrevu výmenníkom z 10 ° C na 60 ° C: 22/23 min.
Štatistická strata: 114 W


1 Teplá voda 45 ° C
2 Tieto údaje sa nevzťahujú na typy NTR / BP, ktoré nemajú teleso
* Výmenníky spojené do série

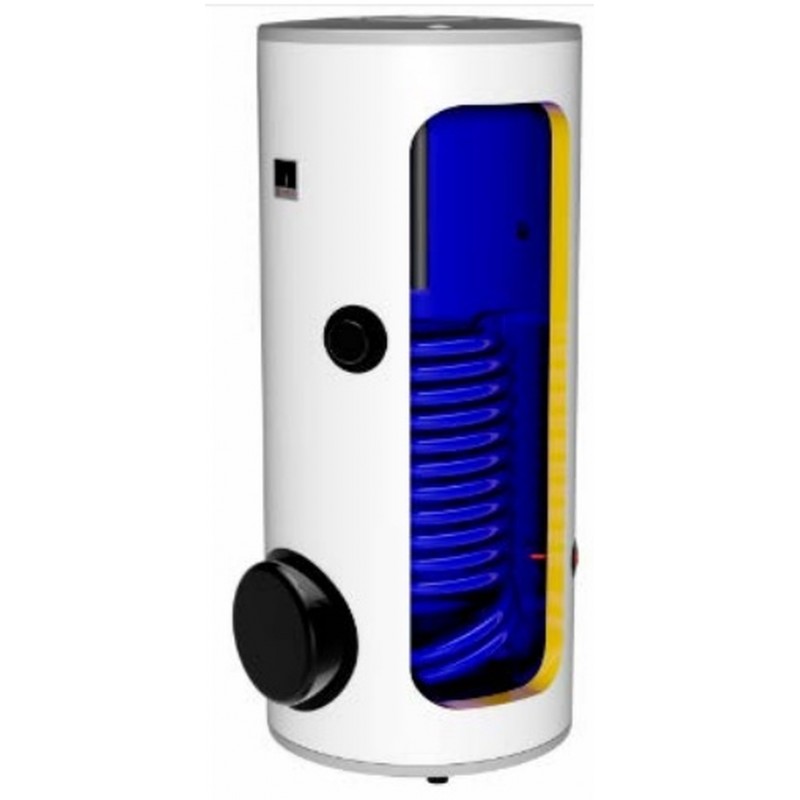

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
