DRAŽICE OKC 750 NTR/BP ohrievač stacionárny 105513053

Popis

DRAŽICE OKC 750 NTR/BP ohrievač stacionárne 105513053

Nádoba zásobníka je zvarená z oceľového plechu, výmenníky z oceľovej rúrky a ako celok posmaltovaná smaltom odolávajúcim teplej vode. Ako dodatočná ochrana proti korózii je v hornej časti zásobníka vmontovaná horčíková anóda, ktorá upravuje elektrický potenciál vnútra nádoby a znižuje tak nebezpečenstvo jej prehrdzavenia. Do nádoby sú privarené vývody teplej, studenej vody a cirkulačný otvor. U zásobníkov na
boku sa pod plastovým krytom nachádza čistiaci a revízny otvor zakončený prírubou, do otvoru možno namontovať vykurovaciu jednotku s rôznym výkonom. Zásobník má otvor G 6/4 "kam je možné namontovať výhrevné teleso radu TJ G 6/4". To sa používa, ak je zásobník zapojený v solárnom systéme alebo v systéme s tepelným čerpadlom, pre dohriatiu vody v hornej časti zásobníka na požadovanú teplotu. Zásobník sa umiestňuje na zem vedľa zdroja vykurovacej vody alebo v jeho blízkosti. Nádoba je skúšaná tlakom 0,9 MPa, výmenníky tlakom 1,5 MPa. Indikátor teploty je umiestnený na plášti ohrievača. Izoláciu nádoby tvorí 50 mm polyuretánovej peny. Na zásobník je nasadený plastový plášť (tvrdený polystyrén).

Verzia NTR má jeden výmenník umiestnený v dolnej časti zásobníka a k ohrevu sa využíva jeden zdroj vykurovacej vody.

Verzia NTRR je vybavená dvoma výmenníkmi pre ľubovoľnú kombináciu dvoch zdrojov vykurovacej vody, je možné zapojiť obaja výmenníky do série. Typy NTR / BP a NTRR / BP nemajú vykurovacie teleso.

Zásobník nemožno použiť pre prietokový ohrev teplej vody vo výmenníku.

Technické parametre:
Objem: 727 l
Priemer: 910 mm
Hmotnosť bez vody: 216 kg
Prevádzkový tlak teplej vody: 1 MPa
Prevádzkový tlak vykurovacej vody: 1 MPa
Max. teplota vykurovacej vody: 110 ° C
Max. teplota teplej vody: 95 ° C
Výhrevná plocha spodného výmenníka: 3,7 m2
Výkon spodného / horného výmenníka pri teplotnom spáde 80/60 ° C: 99 kW
Výkonnostný číslo podľa DIN 4708 horného výmenníka: -
Výkonnostný číslo podľa DIN 4708 spodného výmenníka: 30,5 NL
Trvalý výkon teplej vody spodného výmenníka: 2440 l / h
Doba ohrevu teplej vody * výmenníkom pri teplotnom
spáde 80/60 ° C (dolnom / hornom): 24 min.

* Teplá voda 45 ° C

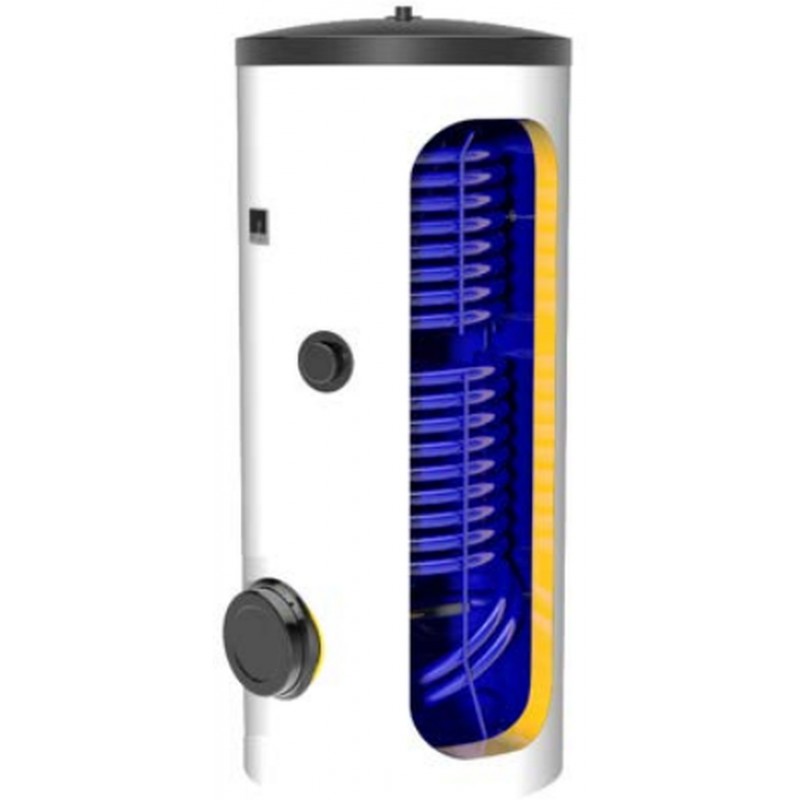

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
