Popis
Grundfos MAGNA3 80-60 F 360 1×230 V PN10 97924317
Grundfos MAGNA3 80-60 F je vysoko účinné obehové čerpadlo určené pre vykurovacie, chladiace a cirkulačné systémy v komerčných a priemyselných budovách. Vďaka špičkovej energetickej účinnosti, pokročilým regulačným funkciám a integrovaným komunikačným možnostiam je ideálnou voľbou pre nové projekty aj modernizáciu existujúcich inštalácií.
Čerpadlo je konštruované ako mokrobežné so zapuzdreným rotorom, kde čerpadlo a motor tvoria kompaktnú jednotku bez upchávky. Ložiská sú mazané čerpanou kvapalinou, čo zabezpečuje dlhú životnosť a minimálne nároky na údržbu. Inovatívna upínacia svorka s jednou skrutkou umožňuje jednoduchú zmenu polohy hlavy čerpadla. MAGNA3 sa vyznačuje veľmi nízkymi nákladmi počas celého životného cyklu (LCC).
Vlastnosti a výhody
- AUTOADAPT – automatické prispôsobenie prevádzky systému
- FLOWADAPT a FLOWLIMIT – znižujú potrebu škrtiacich ventilov
- Regulácia na proporcionálny a konštantný tlak
- Prevádzka podľa konštantnej krivky
- Maximálna a minimálna charakteristika
- Automatická nočná redukcia
- Integrovaná motorová ochrana bez potreby externého istenia
- Vstavaný snímač diferenčného tlaku a teploty
- Vzduchom chladená výkonová elektronika
Komunikácia
- Bezdrôtová komunikácia cez Grundfos GO Remote
- Fieldbus komunikácia pomocou modulov CIM
- Digitálne vstupy
- Reléové výstupy
- Analógový vstup (napr. meranie tepelnej energie)
Technické údaje
| • Max. dopravná výška | 60 dm |
| • Teplotná trieda | TF 110 |
| • Schválenia | CE, VDE, PCT |
| • Model | A |
Materiály
| • Teleso čerpadla | Liatina (EN-GJL-200 / ASTM A48-200B) |
| • Obežné koleso | Kompozit PES + 30 % GF |
Inštalácia
| • Rozsah okolitej teploty | 0 .. 40 °C |
| • Maximálny prevádzkový tlak | 10 bar |
| • Štandardná príruba | DIN |
| • Potrubná prípojka | DN 80 |
| • Menovitý tlak | PN 10 |

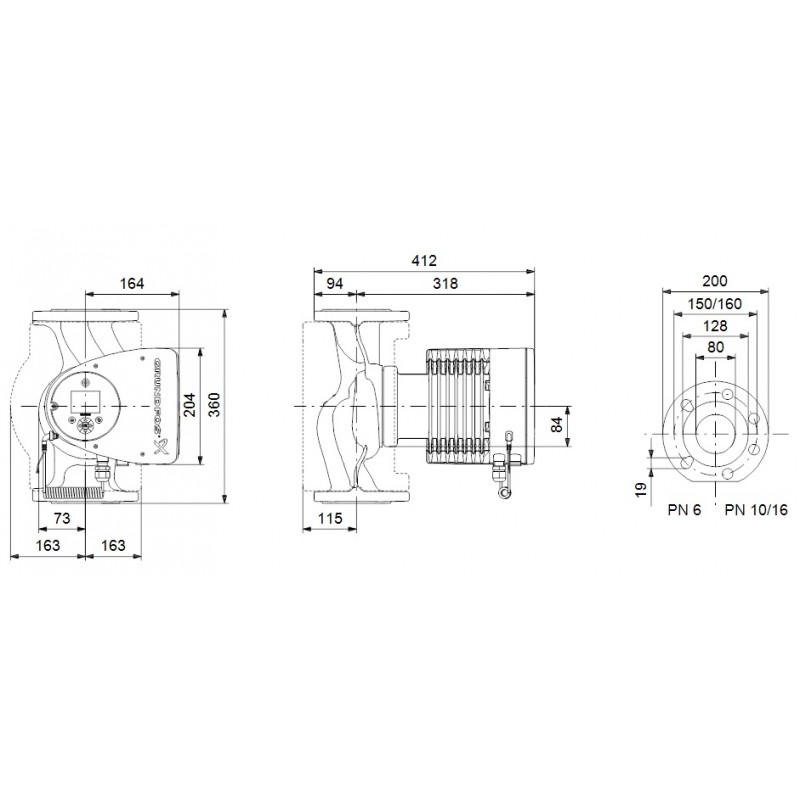

| • Stavebná dĺžka | 360 mm |
Kvapalina
| • Čerpaná kvapalina | Voda |
| • Rozsah teploty kvapaliny | -10 .. 110 °C |
| • Referenčná teplota | 20 °C |
| • Hustota | 998,2 kg/m3 |
Elektrické údaje
| • Príkon P1 | 24 .. 530 W |
| • Max. prúd | 0,26 .. 2,35 A |
| • Menovité napätie | 1 × 230 V |
| • Frekvencia siete | 50 Hz |
| • Krytie | X4D |
| • Trieda izolácie | F |
Ďalšie informácie
| • Označenie | Grundfos BlueFlux |
| • Energetická účinnosť (EEI) | 0,17 |
| • Čistá hmotnosť | 26,7 kg |
| • Hrubá hmotnosť | 29,1 kg |
| • Prepravný objem | 0,072 m3 |
Obrázky sa môžu líšiť od originálneho produktu/položky.
