GÜDE HQ 400-B viacúčelový obrábacie stroj s automatickým posuvom (sústruh + fréza) 55422

Popis

GÜDE HQ 400-B viacúčelový obrábacie stroj s automatickým posuvom (sústruh + fréza) 55422

Popis produktu:

Viacúčelový obrábacie stroj s automatickým posuvom, určený k vonkajšiemu / vnútornému sústruženie valcových / kužeľových / čelných plôch, zapichovanie, upichovanie, rezanie závitov, vŕtanie, frézovanie, drážkovanie atď. Všetkých bežne používaných materiálov (hliník a jeho zliatiny, neželezné kovy, ocele) v podmienkach servisov, zámočníctvo, remeselníckych alebo modelárskych dielní.

Jednomotorový (550 W), stabilný liatinový podstavec s transportnými čapy, presne brúsené sane, voľba rýchlosti posuvu pomocou výmenných ozubených kolies, 7 rýchlostných stupňov otáčania skľučovadla sústruhu (› manuálne nastavenie pomocou remeníc), pohyb supportu prostredníctvom tyče s trapézovým závitom. Otočné (v horizontálnej rovine 90 °) a výškovo nastaviteľné rameno vŕtacie / frézovacie hlavy, pohyb v rybinových drážkach, 14 rýchlostných stupňov otáčania vretena pri vŕtaní / frézovania (manuálne nastavenie pomocou remeníc), jemné nastavenie hĺbky vŕtania / frézovania, chod vpravo / vľavo ( nastavenie pomocou ozubenej spojky).

Vybavenie: 3 - čeľusťové skľučovadlo sústruhu (O 100 mm), výkyvný krížový support s oceľovým držiakom a ručným kolieskom, posuvné zariadenie, koník MK 3 (s ručným kolieskom), skľučovadlo pre nástroje a vrtáky so stopkami do O 13 mm.

Príslušenstvo: 2 otočné hroty MK 3, sada ozubených prevodových kolies (10), 1 sada vonkajších čeľustí, sada kľúčov.


Parametre produktu:

Prípojka motora: 230 V
Výkon motora: 0,55 kW
Výška hrotov: 210 mm
Rozpätie hrotov: 400 mm
Otvor vretena: 20 mm
Pozdĺžny zdvih: 410 mm
Priečny zdvih: 80 mm
Skľučovadlo: max. 13 mm
Vŕtací výkon: 30 mm
Úchyt skľučovadla: MK3
Plocha stola: 150 x 200 mm
Otáčky vŕtacieho vretena: 150/290/360/450/575/836 / 1.300 ot. / Min.
Otáčky vŕtacieho vretena: 117/220/276/345/440/640 / 1.000 ot. / Min.
Frézovanie drážok do max .: 20 mm
Rovné frézovanie max .: 63 mm
Zdvih vretena: 80 mm
Priečny zdvih: 80 mm
Metrický závit: 18 stupňov, 0,2 - 3 mm
Palcový závit: 27 stupňov, 8 - 120 otáčok závitov / palcov
Posuv: 8 stupňov, 0,05-0,175 ot. / Min.
Hmotnosť (cca): 210 kg

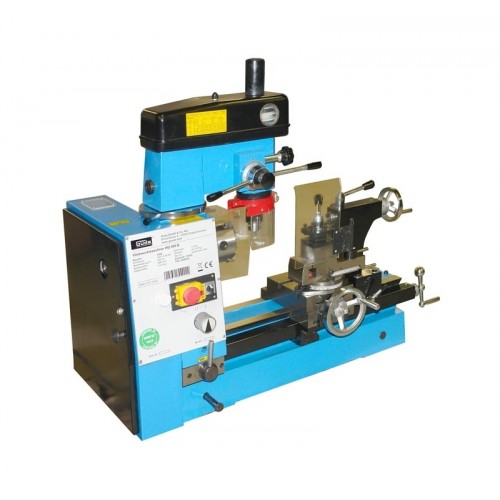

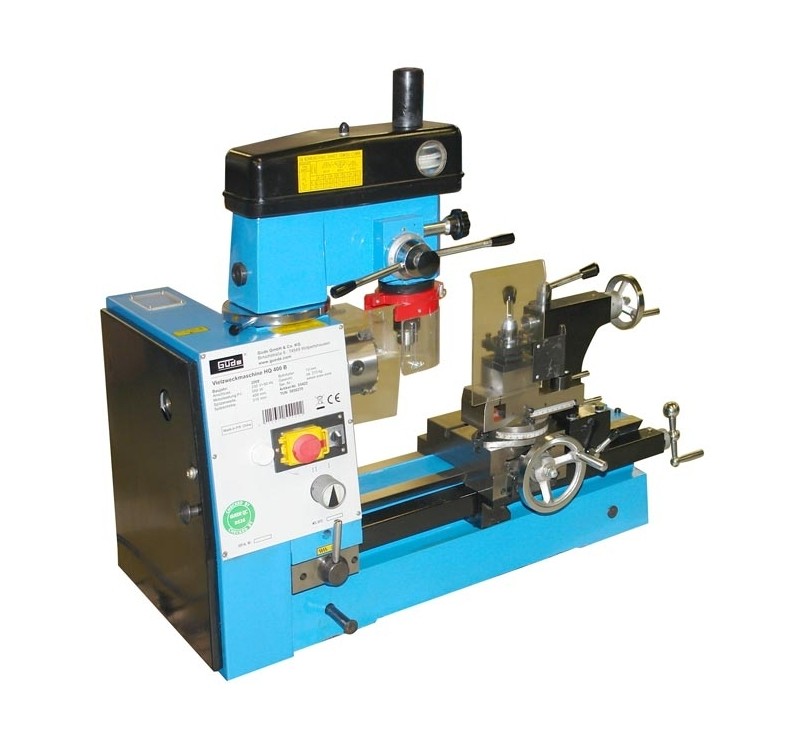

Ilustračné foto:

Obrázky sa môžu líšiť od originálneho produktu/položky.
