HEIMEIER pripojovací závit Vekotec 1/2 "rohové, vnútorné, dvojrúrkový 0551-50.000

Popis

HEIMEIER pripojovací závit Vekotec 1/2 "rohové, vnútorné, dvojrúrkový 0551-50.000

Pripojovací závit vykurovacieho telesa VK
Dvojrúrková sústava
Rp 1/2 vnútorný závit na vykurovacom telese
Kvs: 1,23
Kv / Kvs = m3 / h pri tlakovej strate 1 bar.
Celkom pre prívodné aj spätné potrubie.

Pripojovacie šróbenie Vekotec bez vypúšťania je určené pre pripojenie doskových vykurovacích telies s integrovanou ventilovou vložkou so spodným pripojením s R1 / 2 vnútorným alebo G3 / 4 vonkajším závitom. Priame i rohové prevedenie je k dispozícii pre dvojrúrkové aj jednorúrkové sústavy.

Popis:

Pripojovacie šróbenie Vekotec slúži na pripojenie vykurovacieho telesa so spodným pripojením k vykurovacej sústave a na jeho uzatváraní. Šróbenie je vybavené dvoma samostatnými uzatváracími kolkami pre prívodné a spätné potrubie, ovládanými pomocou šesťhranného kľúča 5 mm (SW 5).
Šróbenie sa vyrába v rohovom a priamom prevedení pre dvojrúrkové vykurovacie sústavy s pripojením k vykurovaciemu telesu vnútorným závitom R1 / 2 alebo vonkajším závitom G3 / 4.
Rozteč os pripojenia je 50 mm. Špeciálne prevlečné matice a pružné plošné tesnenie umožňujú vyrovnať nepresnosti až 1,0 mm a docieliť tak montáže bez pnutia.
Teleso šróbenie je vyrobené z poniklovanej mosadze.
Vretená sú utesnené pomocou O-krúžkov z EPDM gumy.
Pripojovací závit ventilu G3 / 4 zodpovedá zvieracím pripojením pre medené, plastové, presné oceľové alebo viacvrstvové rúrky.
Použiť je nutné výhradne príslušne označené zverné šróbenia IMI Heimeier (označené napr. 15 THE).
Maximálna prevádzková teplota 120 ° C.
Maximálny prevádzkový tlak 10 bar.

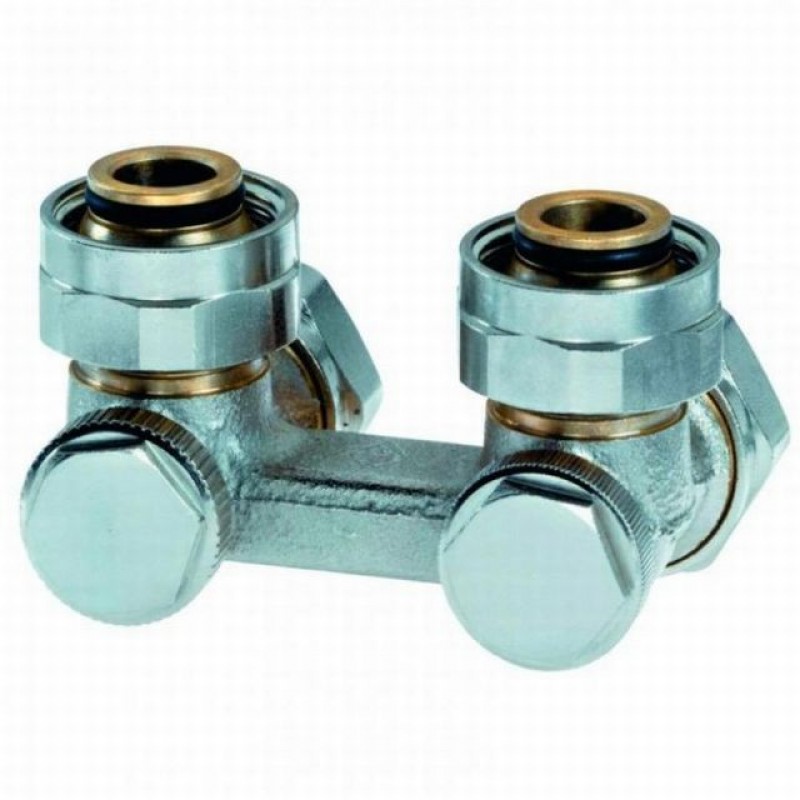

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
