HEIMEIER termostatický ventil A-exact 1/2 "(DN 15), axiálne 3910-02.000

Popis

HEIMEIER termostatický ventil A-exact 1/2 "(DN 15), axiálne 3910-02.000

Termostatický radiátorový ventil s automatickým obmedzením prietoku

Termostatický ventil A-exact je vybavený unikátnym regulátorom prietoku, ktorý pracuje úplne automaticky. Požadovaný prietok možno priamo nastaviť na telese termostatického ventilu nastavením zodpovedajúcej hodnoty nastavenia. Hydraulické vyváženie vykurovacieho okruhu možno tak vykonať veľmi ľahko a rýchlo. Automatický obmedzovač prietoku integrovaný v telese termostatického ventilu zaistí obmedzenie maximálneho prietoku podľa nastavenej hodnoty zodpovedajúce požadovanému výkonu vykurovacieho telesa.

Technický opis

Oblasť použitia:
Vykurovacej sústavy

Funkcie:
Regulácia
Obmedzenie prietoku
Uzatváranie

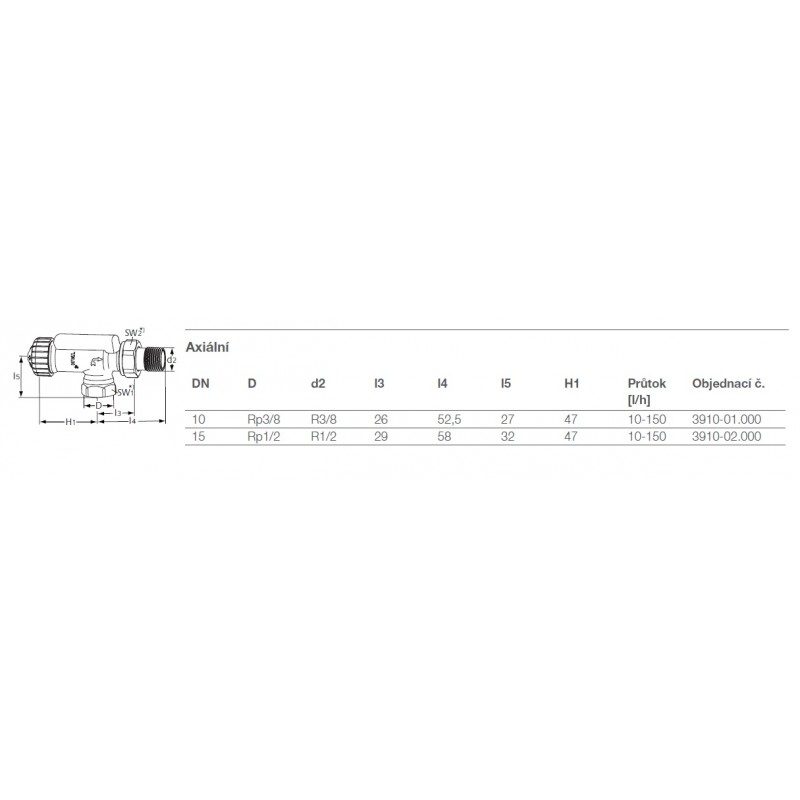

Rozmery:
DN 10-20

Tlaková trieda:
PN 10

Teploty:
Max. pracovná teplota: 90 ° C
Min. Pracovná teplota: 10 ° C

Tlakovej diferencie (?pv):
Max. tlaková diferencia: 60 kPa
Min. Tlaková diferencia:
10 - 100 l / h = 10 kPa
100 - 150 l / h = 15 kPa

Rozsah prietokov:
Prietok je možné nastaviť v rozmedzí: 10-150 l / h.
Nastavenie z výroby 150 l / h.

Materiál:
Teleso ventilu: korozivzdornej bronz
O-krúžky: EPDM
Kolok ventilu: EPDM
Spätná pružina: nerez
Ventilová vložka: mosadz, PPS (polyfenylsulfid)
Driek: Niro-oceľový driek s dvoma tesniacimi O krúžky

Povrchová úprava:
Telo ventilu a skrutkové spoje sú poniklovanej

Značenie:
AH, DN a šípka smeru prietoku. Oranžová ochranná krytka.

Pripojenie potrubia:
Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového k medeným, presným oceľovým a viacvrstvovým rúrkam (len DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým rúrkam pri použití vhodného zvieracieho skrutkového.

Pripojenie pre termostatické hlavice a pohony:
IMI Heimeier M30x1.5

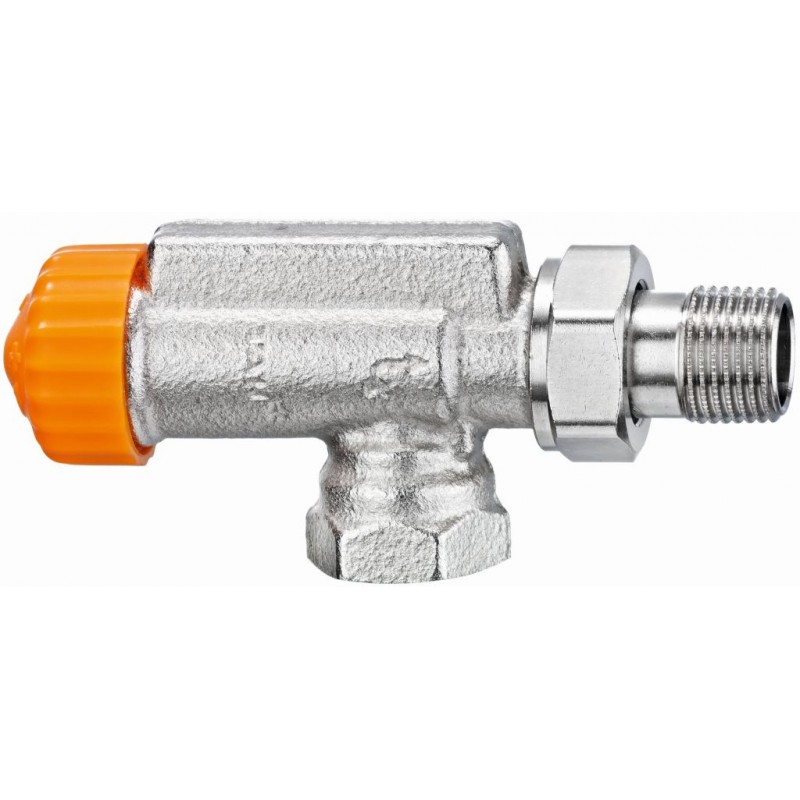

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
