Grundfos MAGNA3 65-40 F 340 1x230V PN6/10 obehové čerpadlo 97924294

Popis

Grundfos MAGNA3 65-40 F 340 1x230V PN6/10 obehové čerpadlo 97924294

Techn.:

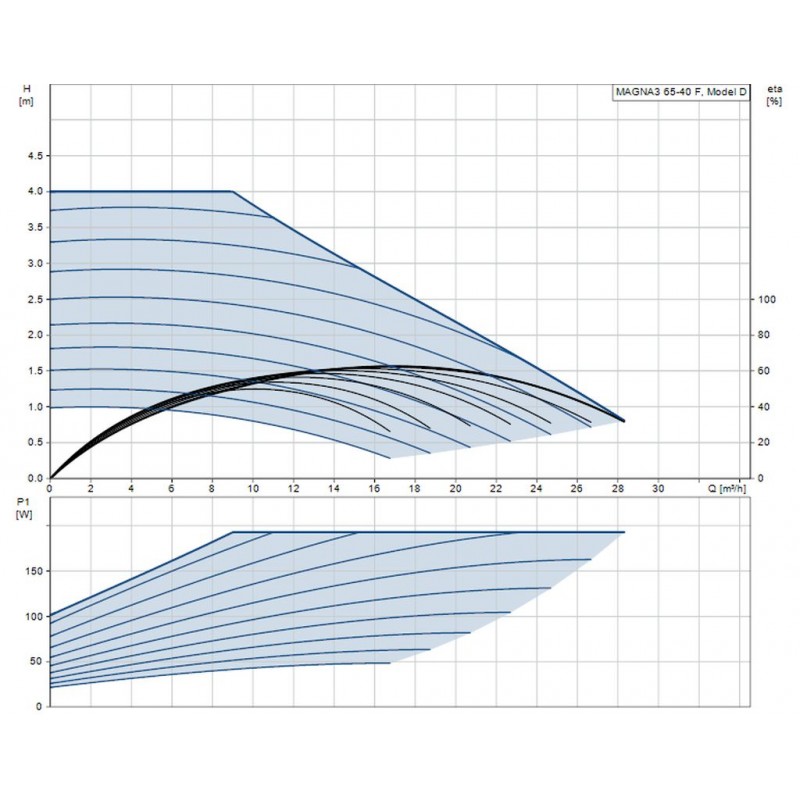

Max . dopravná výška: 40 dm
Teplotná trieda TF : 110
Schváli. značky na typovom štítku : CE , VDE , PCT
Model : A

materiály :
Teleso čerpadla : Liatina
EN - GJL - 250
ASTM A48 - 250B
Obežné koleso : PES 30 % GF

inštalácie:
Rozsah okolitej teploty : 0 .. 40 ° C
Max . prevádzkový tlak : 10 bar
Štandardná príruba : DIN
Potrubné prípojka : DN 65
PN pre potrubné prípojku : PN6/10

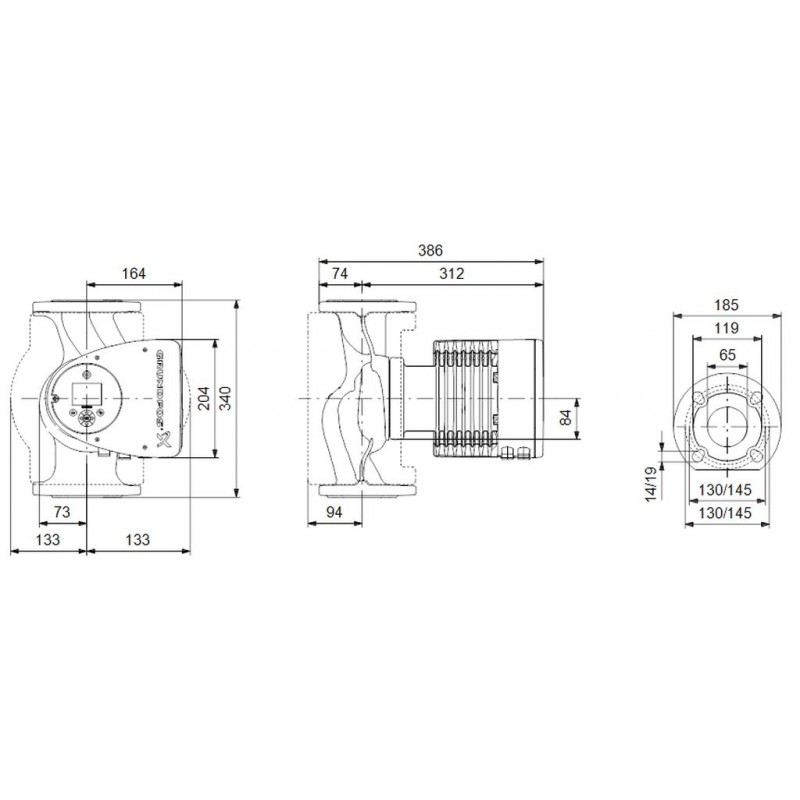

Vzdialenosť mazi sacím a výtlačným hrdlom : 340 mm

kvapalina :
Čerpaná kvapalina : Voda
Rozsah teploty kvapaliny : -10 .. 110 ° C
Teplota kvapaliny : 20 ° C
Hustota : 998.2 kg/m3

Elektrické údaje :
Príkon - P1 : 21 .. 194 W
Max . spotreba el . prúdu : 0.22 .. 0.9 A
Frekvencia el . siete : 50 Hz
Menovité napätie : 1 x 230 V
Krytie ( IEC 34-5 ) : X4D
Trieda izolácie ( IEC 85 ) : F

iné :
Štítok : Grundfos BlueFlux
Energet . účinnosť ( EEI ) : 0.18
Čistá hmotnosť : 20.7 kg
Hrubá hmotnosť : 22.9 kg
Prepravný objem : 0.057 m3

Rad MAGNA3 zahŕňa široký rad malých , stredných a veľkých obehových čerpadiel určených pre vykurovanie , klimatizáciu a chladenie vo väčších budovách a priemyselných objektoch .

MAGNA3 je najnovším členom rady úsporných a vysoko kvalitných obehových čerpadiel Grundfos , ktoré nadväzuje na úspešnú a preverenú technológiu radu MAGNA .

S MAGNA3 si nemusíte robiť starosti s nastavením prevádzkového režimu čerpadla . Čerpadlo stačí inštalovať a ponechať továrenské nastavenie AUTOADAPT .

Vďaka funkcii AUTOADAPT čerpadlo MAGNA3 automaticky analyzuje požiadavky vykurovacej sústavy a prispôsobuje svoju prevádzku týmto požiadavkám . S každou zmenou podmienok čerpadlo zmení svoj ??prevádzkový bod . Výsledkom je optimálny komfort s minimálnou spotrebou energie .

Čerpadlá MAGNA3 sú extrémne spoľahlivá , flexibilná a nevyžadujú takmer žiadnu údržbu . Môžu bezdrôtovo komunikovať pomocou IR a umožňujú externé riadenie a monitorovanie pomocou prídavných komunikačných modulov .

použitie
Čerpadlá MAGNA3 sú navrhnuté pre cirkuláciu kvapalín v :
- Vykurovacích systémoch
- Klimatizačných a chladiacich systémoch
- Systémoch cirkulácie teplej vody
- Systémoch geotermáílní výmeny
- Solárnych systémoch

vlastnosti
- Funkcia AUTOADAPT - automatické prispôsobenie výkonu požiadavkám soustvy
- Funkcia FLOWLIMIT - nastavenie maximálníholimitu prietoku
- Funkcia FLOWADAPT - kombinácia AUTOADAPT a FLOWLIMIT , umožňuje dosiahnutie ďalších úspor energie
- Režim konštantného tlaku
- Režim konštantné teploty
- Režim konštantné krivky
- Režim max alebo min . krivky
- Automatický redukovaný nočnú prevádzku
- Umožňuje sledovať distribúciu tepelnej energie a spotrebu v rámci systému
- Nie je vyžadovaná externá ochrana motora
- Izolačné kryty pre vykurovacie systémy sú súčasťou dodávky
- Vysoký teplotný rozsah ( -10 ° C až + 110 ° C ) , kedy teplota čerpaného média nezávisí na okolitej teplote

výhody
- Nízka spotreba energie , všetky čerpadlá MAGNA3 už spĺňajú požiadavky na energetickú účinnot pre obehové čerpadlá v roku 2015 ( Smernica EuP )
- Vstavaný senzor pre snímanie diferenčného tlaku a teploty
- Jednoduchá inštalácia
- Bezúdržbový spoľahlivú prevádzku
- 1 analógový vstup , 2 reléové výstupy a 3 digitálne vstupy
- Jednoduché intuitívne ovládanie , TFT dislej
- Vzduchom chladená ovládacia skriňa
- Jednoduchá optimalizácia
- Bezdrôtová komunikácia ( IR )
- Kompletná rad jednoduchých aj zdvojených čerpadiel pre maximálny tlak v systéme 16 bar ( PN16 )
