DRAŽICE OKC 250 NTR / BP Ohrievač stacionárny nepriamovýhrevný s bočnou prírubou,110970101

Popis

DRAŽICE OKC 250 NTR / BP Ohrievač stacionárny nepriamovýhrevný s bočnou prírubou 110970101

Stacionárny 0,6 MPa - s bočnou prírubou - bez vykurovacieho telesa.
Smaltovaný nepriamovýhrevný ohrievač k postaveniu na zem v objeme 250 litrov.

Objem: 250 l
Hmotnosť: 103 kg
Výška ohrievača: 1 508 mm
Priemer ohrievača: 584 mm
Maximálny prevádzkový tlak nádoby: 0,6 MPa
Maximálny prevádzkový tlak výmenníka: 1 MPa
Maximálna teplota vykurovacej vody: 110 ° C
Maximálna teplota TÚV: 80 ° C
Výhrevná plocha spodného výmenníka: 1,45 m2
Výhrevná plocha horného výmenníka: - m2
Výkon spodného / horného výmenníka (SV / HV): 32 kW
Trvalý výkon TÚV. * / SV. / HV.: 980 l / hod
Doba ohrevu z 10 ° C na 60 ° C (výmenníkom): 28 min
Doba ohrevu elektrickou energiou z 10 ° C na 60 ° C (2,2 kW): 7 hod
Doba ohrevu elektrickou energiou z 10 ° C na 60 ° C (3-6 kW): - hod
Elektrické krytie: IP44
Tepelné straty: 1,72 kWh/24 hod
TÚV - teplá úžitková voda.
*) Teplá úžitková voda 45 ° C; **) Výmenníky spojené do série

Prevedenie ohrievačov
Novšie rad smaltovaných nepriamovýhrevných ohrievačov k postaveniu na zem v objemoch 100-300 litrov so smaltovanou nádobou a výkonným jedným alebo od typu 200 litrov dvoma výmenníkmi pre ohrev TUV z externého zdroja alebo kombinácie rôznych zdrojov. Pri prepojení oboch výmenníka do série je možné získať zdroj TUV o výkone až 57 kW. Ohrievač je vybavený reguláciou teploty TUV (termostat pre ovládanie trojcestného ventilu alebo obehového čerpadla) pre napätie 230 V/50 Hz, do 200 litrov poistným ventilom a vývodom pre cirkuláciu.

V dolnej časti ohrievača je umiestnený revízny prírubový otvor pre čistenie vnútra nádoby a prípadné vloženie pomocného elektrického ohrevu rady TPK z príslušenstva. Pri použití ohrievača pre solárny systém je u ohrievačov nad 200 litrov k dispozícii hrdlo 6/4 ", umiestnené nad solárnym výmenníkom pre elektrickú vykurovaciu jednotku TJ z oddielu príslušenstva.

Najčastejšie využitie
Ohrev TUV celoročne vykurovacou vodou z plynového kotla pre zapojenie s prednostným ohrevom TUV. Pre typ OKC x NTRR je možná kombinácia plynového kotla a alternatívneho zdroja energie alebo pri prepojení oboch výmenníka do série nepriamovýhrevný zásobník pre kotle nad 24 kW.

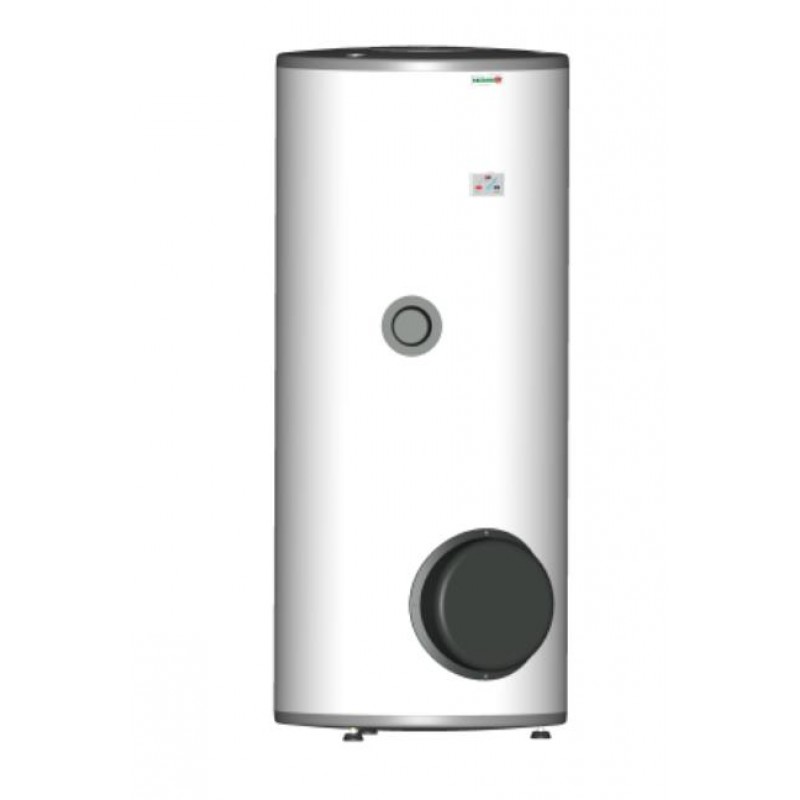

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
